3D Sensoren

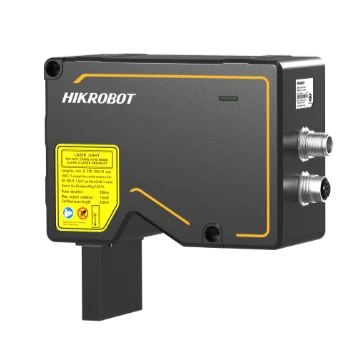

Hikrobot MV-DP3060-01PS 3D Laser-Linien-Profil-Sensor
Modell MV-DP3060-01PS
Hikrobot MV-DP3060-01PS 3D Laserschnittlinienprofil-Sensor. Integrierter hochpräziser Messalgorithmus mit Sub-Mikrometergenauigkeit Hochfrequenzsensor mit Scanraten bis zu 46.7 kHz
Merkmale
- Integrierter hochpräziser Messalgorithmus mit Sub-Mikrometer-Genauigkeit
- Sensor mit hoher Bildrate, Abtastraten bis zu 46.7 kHz
- ROI-Auswahl und Ein-Klick-Einstellungen für einfache Bedienung
- Kollimiertes Ausgangssignal für eine gleichmäßigeren Laserlinie
- Optimierte Laserstrahlformung für feinere Details
- Höhere Laserleistungsichtdichte für größeren Dynamikbereich
Technische Daten
| Modell | MV-DP3060-01PS |
|---|---|
| Marke | Hikrobot |
| Datenpunkte/Profile | 3200 |
| Referenzabstand | 62 mm |
| Messbereich (Z-Achse) | 27 mm |
| Messbereich (X-Achse) | 30 mm @ Nahpunkt; 31 mm @ Referenzabstand; 32 mm @ Fernpunkt |
| Profil-Daten-Intervall | 9.3 ~ 13.2 μm |
| Scan-Bildrate | 3.4 kHz bis 46.7 kHz (Hochbildrate-Modus) |
| Daten-Ausgang | Originalbild, Profildaten, Tiefenbild, Helligkeitsbild |
| Trigger-Modus | Software-Trigger, Hardware-Trigger (Differenzial-Encoder) |
| Laserschutzklasse | Klasse 3R |
| Auflösung (Z-Achse) | 1.74 ~ 3.07 μm |
| Wiederholgenauigkeit (Z-Achse)* | 0.56 μm @ Sensor-Messstandard mit Maßscheiben auf einer optischen table1 |
| Linearität Z-Achse (±% vom MR) | 0.01 |
| Datenschnittstelle | Gigabit-Ethernet (1000 Mbit/s), kompatibel mit Fast-Ethernet (100 Mbit/s) |
| Digitale Ein-/Ausgänge | 12-poliger M12-Anschluss versorgt mit Strom und I/O, einschließlich optoisolierter Eingänge × 2 (Line 0/9), differentielle Eingänge × 2 (Line 3/6) und differentielle Ausgänge × 1 (Line 1) |
| Netzteil | 24 VDC |
| Leistungsaufnahme | 17.2 W@24 VDC |
| Abmessungen | 128.5 mm × 133 mm × 62 mm |
| Gewicht | Ca. 900 g (2.0 lb.) |
| Schutzart | IP67 |
| Temperatur | Betriebstemperatur: 0 °C bis 45 °C (32 °F bis 113 °F); Lagertemperatur: –30 °C bis 80 °C (–22 °F bis 176 °F) |
| Luftfeuchtigkeit | 20% RH bis 85% RH (keine Kondensation) |
| Client-Software | 3DMVS, VM3D oder Software von Drittanbietern |
| Betriebssystem | 32/64-Bit-Windows 7/10, 64-Bit-Windows 11 (8 GB Arbeitsspeicher und mehr, i5 CPU empfohlen) |
| Versandgewicht (geschätzt) | 1.36 kg |
Station vervollständigen
Der Konfigurator passt eine Kamera, ein Objektiv, eine Beleuchtung, eine Beleuchtungssteuerung und Kabel aufeinander und auf dieses Teil ab.
System konfigurieren AuswahlhilfeAndere Größen in der DP3000-Serie
| Modell | Größe | Preis | Verfügbarkeit | Link |
|---|---|---|---|---|
| MV-DP3020-01P V2.0 | $12,379.00 Angebot | 5 auf Lager | Ansehen | |
| MV-DP3060-01P V2.0 | $12,379.00 Angebot | 2 auf Lager | Ansehen | |
| MV-DP3060-03P V2.0 | $12,379.00 Angebot | 3 auf Lager | Ansehen | |
| MV-DP3062-01P V2.0 | $12,379.00 Angebot | 3 auf Lager | Ansehen | |
| MV-DP3120-01P V2.0 | $12,379.00 Angebot | 4 auf Lager | Ansehen | |
| MV-DP3120-03P V2.0 | $12,379.00 Angebot | 2 auf Lager | Ansehen | |
| MV-DP3300-01P V2.0 | $12,379.00 Angebot | 2 auf Lager | Ansehen | |
| MV-DP3300-03P V2.0 | $12,379.00 Angebot | 4 auf Lager | Ansehen | |
| MV-DP3580-01P V2.0 | $12,379.00 Angebot | 4 auf Lager | Ansehen | |
| MV-DP3580-03P V2.0 | $12,379.00 Angebot | 3 auf Lager | Ansehen | |
| MV-DP3900-03P V2.0 | $12,379.00 Angebot | 3 auf Lager | Ansehen | |
| MV-DP3023-01P V2.0 | $12,379.00 Angebot | 5 auf Lager | Ansehen | |
| MIS-DP3850-01P | $12,379.00 Angebot | 2 auf Lager | Ansehen | |
| MIS-DP3200-01P | $12,379.00 Angebot | 5 auf Lager | Ansehen | |
| MIS-DP3003-01P | $12,379.00 Angebot | 5 auf Lager | Ansehen | |
| MIS-DP3600-10P | $12,379.00 Angebot | 4 auf Lager | Ansehen | |
| MV-DP3050-01P V2.0 | $12,379.00 Angebot | 2 auf Lager | Ansehen | |
| MV-DP3061-01P V2.0 | $12,379.00 Angebot | 4 auf Lager | Ansehen | |
| MV-DP3080-01P V2.0 | $12,379.00 Angebot | 3 auf Lager | Ansehen | |
| MV-DP3140-01P V2.0 | $12,379.00 Angebot | 3 auf Lager | Ansehen | |
| MV-DP3240-01P V2.0 | $12,379.00 Angebot | 5 auf Lager | Ansehen | |
| MV-DP3240-03P V2.0 | $12,379.00 Angebot | 4 auf Lager | Ansehen | |
| MV-DP3470-01P V2.0 | $12,379.00 Angebot | 2 auf Lager | Ansehen | |
| MV-DP3470-03P V2.0 | $12,379.00 Angebot | 3 auf Lager | Ansehen |
Alle 26 Modelle der DP3000-Serie ansehen
