Kollimierte Beleuchtungen
Kollimierte Spotlichter erzeugen paralleles Licht für telezentrische Messungen und liefern scharfe Konturen für präzise Messungen.
Ein komplettes System zusammenstellen? Konfigurieren Sie eine Kamera, ein Objektiv, eine Lichtquelle und eine Steuerung, die zusammenpassen →
Lagerbestand aktualisiert 20. Okt. 2026
LS-ACC-SDL Serie · 29 Modelle · ab $419.00 Auf Lager

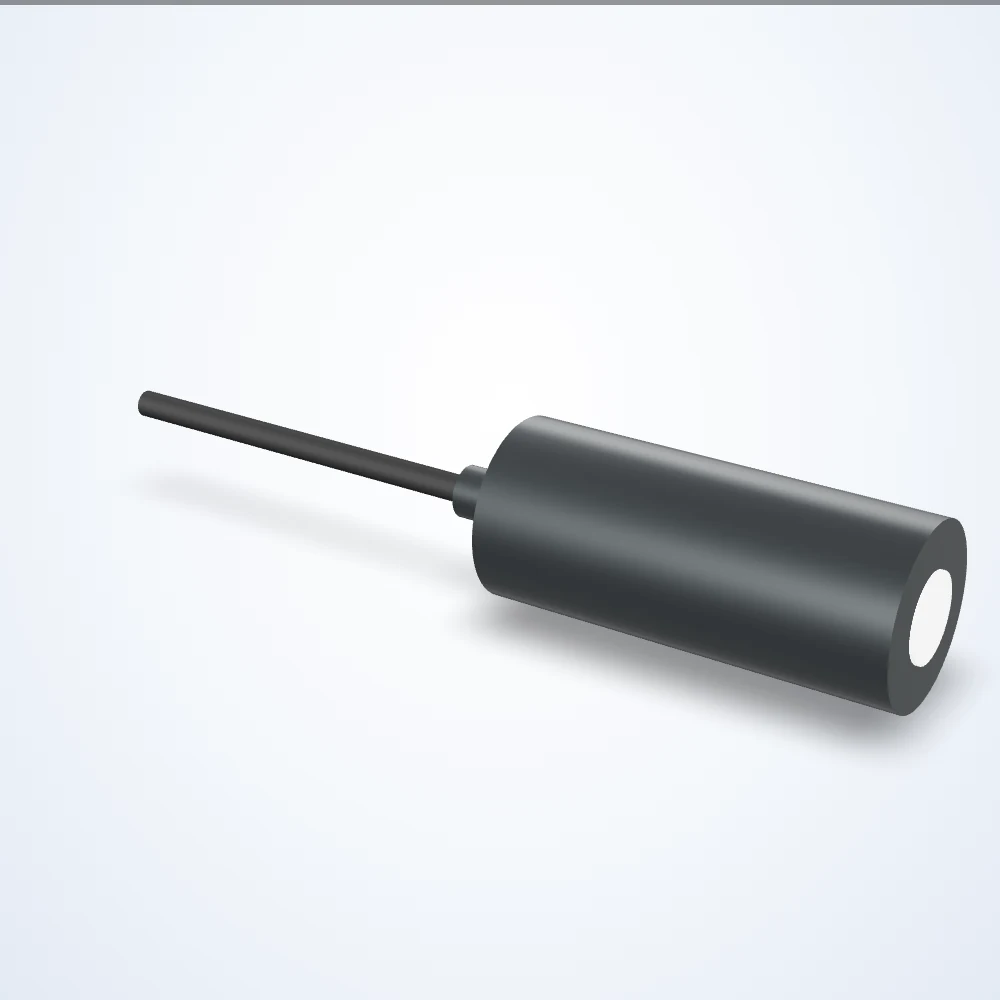

Parallele (kollimierte) Lichtquellen für SDM-Telezentrische-Objektive (SDL-Serie)
| Modell | Größe | Farben | Preis | Verfügbarkeit | Link |
|---|---|---|---|---|---|
| LS-SDL16.6 | $419.00 | 3 auf Lager | Ansehen | ||
| LS-SDL24 | $489.00 | 3 auf Lager | Ansehen | ||
| LS-SDL26 | $499.00 | 4 auf Lager | Ansehen | ||
| LS-SDL29 | $529.00 | 4 auf Lager | Ansehen | ||
| LS-SDL33 | $559.00 | 2 auf Lager | Ansehen | ||
| LS-SDL36 | $589.00 | 5 auf Lager | Ansehen | ||
| LS-SDL39 | $609.00 | 3 auf Lager | Ansehen | ||
| LS-SDL42 | $639.00 | 5 auf Lager | Ansehen | ||
| LS-SDL48 | $689.00 | 3 auf Lager | Ansehen | ||
| LS-SDL268 | $709.00 | 5 auf Lager | Ansehen | ||
| LS-SDLK215 | $709.00 | 3 auf Lager | Ansehen | ||
| LS-SDL56 | $759.00 | 4 auf Lager | Ansehen | ||
| LS-SDL59 | $789.00 | 4 auf Lager | Ansehen | ||
| LS-SDL64H | $829.00 | 5 auf Lager | Ansehen | ||
| LS-SDL72 | $899.00 | 5 auf Lager | Ansehen | ||
| LS-SDL80H | $969.00 | 4 auf Lager | Ansehen | ||
| LS-SDL90 | $1,049.00 | 5 auf Lager | Ansehen | ||
| LS-SDL94 | $1,089.00 | 2 auf Lager | Ansehen | ||
| LS-SDL100H | $1,139.00 | 4 auf Lager | Ansehen | ||
| LS-SDL110 | $1,219.00 | 3 auf Lager | Ansehen | ||
| LS-SDL120H | $1,309.00 | 5 auf Lager | Ansehen | ||
| LS-SDL136 | $1,449.00 | 5 auf Lager | Ansehen | ||
| LS-SDL150H | $1,569.00 | 3 auf Lager | Ansehen | ||
| LS-SDL170 | $1,739.00 | 2 auf Lager | Ansehen | ||
| LS-SDL190H | $1,909.00 | 2 auf Lager | Ansehen | ||
| LS-SDL216 | $2,129.00 | 3 auf Lager | Ansehen | ||
| LS-SDL240H | $2,339.00 | 4 auf Lager | Ansehen | ||
| LS-SDL258 | $2,489.00 | 2 auf Lager | Ansehen | ||
| LS-SDL300 | $2,849.00 | 4 auf Lager | Ansehen |
LS-VCL Serie · 27 Modelle · ab $289.00 Auf Lager
Kollimierte (telezentrische) Beleuchtung, Strahldurchmesser 26-240 mm
- Speziell für die Abbildung mit telezentrischen Objektiven entwickelt
- Hintergrundbeleuchtung direkt oder orthogonale Beleuchtung (spektrale Geräte erforderlich)
- Parallele Beleuchtung nutzt das Abbildungspotenzial telezentrischer Objektive vollständig aus und verbessert die Systemgenauigkeit erheblich
- Parallele Beleuchtung kann die Schärfentiefe weit über den Nennwert optimieren
- Mehrere Wellenlängen, 1W / 3W Leistungsauswahl, eingebaue Helligkeitsanpassung
Typische Anwendungen: Telezentrische Hintergrundbeleuchtung / Koaxialbeleuchtung (ortho) für telezentrische Objektive; Hintergrundbeleuchtung oder ortho-Beleuchtung für telezentrische Objektiv-Bildgebung und -Messung; Hintergrundbeleuchtung für telezentrische Objektiv-Messung
| Modell | Größe | Farben | Preis | Verfügbarkeit | Link |
|---|---|---|---|---|---|
| LS-VCL-26-XW-Y | $289.00 | 16 auf Lager | Ansehen | ||
| LS-VCL-36-XW-Y | $359.00 | 19 auf Lager | Ansehen | ||
| LS-VCL-42-XW-Y | $399.00 | 11 auf Lager | Ansehen | ||
| LS-VCL-42P-XW-Y | $399.00 | 13 auf Lager | Ansehen | ||
| LS-VCL-48-XW-Y | $429.00 | 12 auf Lager | Ansehen | ||
| LS-VCL-56-XW-Y | $479.00 | 15 auf Lager | Ansehen | ||
| LS-VCL-64-XW-Y | $529.00 | 14 auf Lager | Ansehen | ||
| LS-VCL-64P-XW-Y | $529.00 | 13 auf Lager | Ansehen | ||
| LS-VCL-64H-XW-Y | $529.00 | 15 auf Lager | Ansehen | ||
| LS-VCL-72-XW-Y | $579.00 | 16 auf Lager | Ansehen | ||
| LS-VCL-80-XW-Y | $629.00 | 11 auf Lager | Ansehen | ||
| LS-VCL-80H-XW-Y | $629.00 | 14 auf Lager | Ansehen | ||
| LS-VCL-80P-XW-Y | $629.00 | 15 auf Lager | Ansehen | ||
| LS-VCL-90-XW-Y | $699.00 | 15 auf Lager | Ansehen | ||
| LS-VCL-100-XW-Y | $759.00 | 13 auf Lager | Ansehen | ||
| LS-VCL-100P-XW-Y | $759.00 | 15 auf Lager | Ansehen | ||
| LS-VCL-110-XW-Y | $819.00 | 14 auf Lager | Ansehen | ||
| LS-VCL-120-XW-Y | $889.00 | 9 auf Lager | Ansehen | ||
| LS-VCL-136-XW-Y | $989.00 | 13 auf Lager | Ansehen | ||
| LS-VCL-150-XW-Y | $1,079.00 | 16 auf Lager | Ansehen | ||
| LS-VCL-170-XW-Y | $1,199.00 | 16 auf Lager | Ansehen | ||
| LS-VCL-190-XW-Y | $1,329.00 | 17 auf Lager | Ansehen | ||
| LS-VCL-216-XW-Y | $1,489.00 | 15 auf Lager | Ansehen | ||
| LS-VCL-240-XW-Y | $1,639.00 | 15 auf Lager | Ansehen | ||
| LS-VCL-240H-XW-Y | $1,639.00 | 17 auf Lager | Ansehen | ||
| LS-VCL-268-XW-Y | $1,819.00 | 16 auf Lager | Ansehen | ||
| LS-VCL-300-XW-Y | $2,019.00 | 14 auf Lager | Ansehen |
LS-2HSL Serie · 8 Modelle · ab $259.00 Auf Lager
Kollimiertes Sammellicht (2HSL)
- Spezielle Struktur, konzentrierteres Licht
Typische Anwendungen: Prüfung der aufgedruckten Zeichen auf Leiterplatten; Oberflächenkratzerprüfung; Kantenkonturprüfung
| Modell | Größe | Leistung | Farben | Preis | Verfügbarkeit | Link |
|---|---|---|---|---|---|---|
| LS-2HSL8832 | 3 W | $259.00 | 13 auf Lager | Ansehen | ||
| LS-2HSL10542 | 3 W | $319.00 | 12 auf Lager | Ansehen | ||
| LS-2HSL10944 | 3 W | $349.00 | 15 auf Lager | Ansehen | ||
| LS-2HSL14861 | 3 W | $449.00 | 15 auf Lager | Ansehen | ||
| LS-2HSL15072 | 3 W | $509.00 | 16 auf Lager | Ansehen | ||
| LS-2HSL18196 | 3 W | $629.00 | 18 auf Lager | Ansehen | ||
| LS-2HSL19396 | 4.8 W | $699.00 | 15 auf Lager | Ansehen | ||
| LS-2HSL190115 | 5 W | $759.00 | 13 auf Lager | Ansehen |
LS-TL Serie · 6 Modelle · ab $379.00 Auf Lager
Telezentrische kollimierte Beleuchtung (TL-Serie)
- Hohe homogene parallele Lichtausbeute
- Niedrige Verzeichnungsbildgebung
- Kompakte Strukturgestaltung
- Antireflexionsstörung
- Anpassung: dreifarbige RGB-Beleuchtung, Abmessungen (Länge/Breite/Höhe), Länge des Stromkabels und Schnittstelle, Steuermodus (manuell / ferngesteuert / Geräteverknüpfung), Montage (Schraubenbefestigung / Klickmontage)
Typische Anwendungen: Industrielle und wissenschaftliche Anwendungen mit hohen Anforderungen an Bildqualität und Messgenauigkeit; Verwenden Sie als telezentrisches Rücklicht gegenüber einem telezentrischen Objektiv
LS-CP Serie · 5 Modelle · ab $209.00 Auf Lager
Kollimiertes Licht (CP-Serie)
- Hochleistungs-LED-Chips erzeugen paralleles Licht durch ein Kondensobjektiv, geeignet für Anwendungen, die Parallelität oder Beleuchtung über mittlere bis lange Distanzen benötigen.
Typische Anwendungen: Hochpräzise Maßkontrolle; Beleuchtung für mittlere bis große Distanzen; Tieflochmessung von Produkten
| Modell | Größe | Leistung | Farben | Preis | Verfügbarkeit | Link |
|---|---|---|---|---|---|---|
| LS-TP-12 | 12 mm dia. | 1.5 W | $209.00 | 14 auf Lager | Ansehen | |
| LS-TP-20 | 20 mm dia. | 1.5 W | $259.00 | 18 auf Lager | Ansehen | |
| LS-TP-35 | 35 mm dia. | 4.5 W | $349.00 | 13 auf Lager | Ansehen | |
| LS-TP-50 | 50 mm dia. | 4.5 W | $449.00 | 14 auf Lager | Ansehen | |
| LS-TP-100 | 100 mm dia. | 8 W | $759.00 | 10 auf Lager | Ansehen |
LS-HSL Serie · 5 Modelle · ab $449.00 Auf Lager
Kollimiertes Sammellicht (HSL)
- Hohe Helligkeit, konzentriertes Licht, gute Parallelität
- Eignet sich für die Prüfung über große Distanzen
- Robuste stabile Struktur, hohe Wärmeableitungsleistung
- Für die Prüfung über große Distanzen geeignet
Typische Anwendungen: Prüfung von aufgedruckten Zeichen auf Leiterplatten; Prüfung von Oberflächenkratzern; Prüfung von Kantenkonturen
| Modell | Größe | Leistung | Farben | Preis | Verfügbarkeit | Link |
|---|---|---|---|---|---|---|
| LS-HSL15058 | 50 mm | 10 W | $449.00 | 15 auf Lager | Ansehen | |
| LS-HSL14861 | 51 mm | 3 W | $449.00 | 12 auf Lager | Ansehen | |
| LS-HSL15058-RBG | 3 W | $499.00 | 11 auf Lager | Ansehen | ||
| LS-HSL15058-W | 5 W | $499.00 | 5 auf Lager | Ansehen | ||
| LS-HSL11070 | 61 mm | 3 W | $519.00 | 14 auf Lager | Ansehen |
1 Modell · ab $449.00 Auf Lager

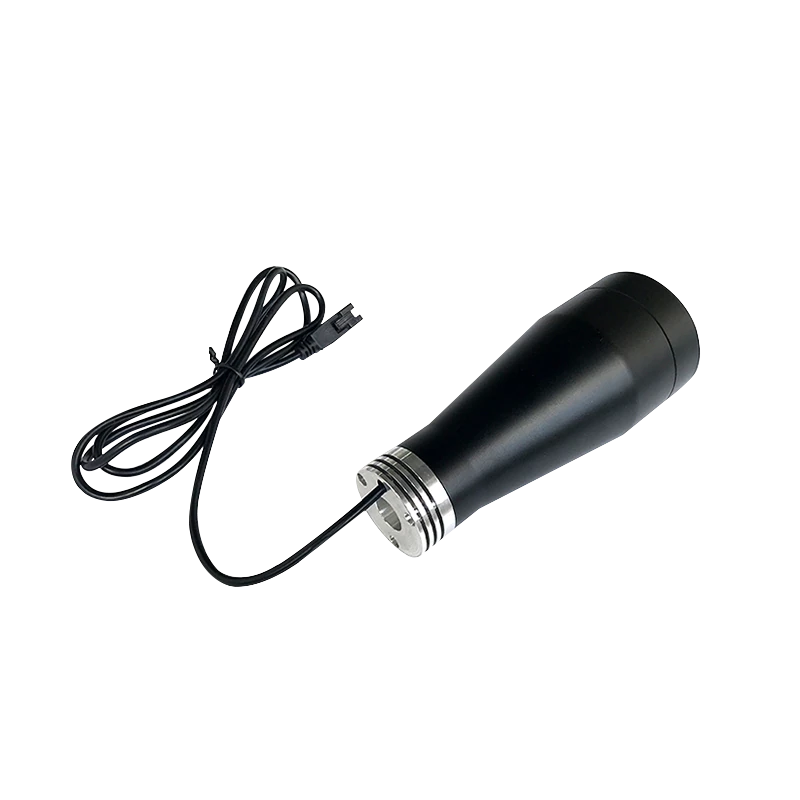

Kollimationslicht (SPP-Serie)
- 50 mm Lichtstrahl
- Individuelle Farbe, Befestigungsmethode, Form und Größe sowie Anschluss
- Lichtstrahl: 50mm. Grenzabmessung: Durchmesser 61mmxdia. 38.5mmH148mm.
- Helligkeitsstufe 255, am Controller einstellbar.
- Lebensdauer: 50000 Stunden für Rotlicht und 30000 Stunden für Weißlicht.
Typische Anwendungen: Profilmessung und Erkennung subtiler Fehler an glatten Oberflächen; Hochpräzise Maßmessung; Erkennung der Positionierung des Rahmen der Mobiltelefon-Displays
| Modell | Größe | Farben | Preis | Verfügbarkeit | Link |
|---|---|---|---|---|---|
| LS-SPP505-W | $449.00 | 15 auf Lager | Ansehen |
Serie
Kollimiertes Sammellicht (2HSL) (8)Parallele (kollimierte) Lichtquellen für SDM-Telezentrische-Objektive (SDL-Serie) (29)Kollimiertes Licht (CP-Serie) (5)Kollimiertes Sammellicht (HSL) (5)Telezentrische kollimierte Beleuchtung (TL-Serie) (6)Kollimierte (telezentrische) Beleuchtung, Strahldurchmesser 26-240 mm (27)
Alle 81-Modelle, nach Serie
LS-VCL-100-XW-YLS-VCL-100P-XW-YLS-VCL-110-XW-YLS-VCL-120-XW-YLS-VCL-136-XW-YLS-VCL-150-XW-YLS-VCL-170-XW-YLS-VCL-190-XW-YLS-VCL-216-XW-YLS-VCL-240-XW-YLS-VCL-240H-XW-YLS-VCL-26-XW-YLS-VCL-268-XW-YLS-VCL-300-XW-YLS-VCL-36-XW-YLS-VCL-42-XW-YLS-VCL-42P-XW-YLS-VCL-48-XW-YLS-VCL-56-XW-YLS-VCL-64-XW-YLS-VCL-64H-XW-YLS-VCL-64P-XW-YLS-VCL-72-XW-YLS-VCL-80-XW-YLS-VCL-80H-XW-YLS-VCL-80P-XW-YLS-VCL-90-XW-YLS-2HSL10542LS-2HSL10944LS-2HSL14861LS-2HSL15072LS-2HSL18196LS-2HSL190115LS-2HSL19396LS-2HSL8832LS-HSL15058-RBGLS-HSL15058-WLS-HSL15058 · 50 mmLS-HSL14861 · 51 mmLS-HSL11070 · 61 mmLS-TP-12 · 12 mm dia.LS-TP-20 · 20 mm dia.LS-TP-35 · 35 mm dia.LS-TP-50 · 50 mm dia.LS-TP-100 · 100 mm dia.LS-SPP505-WLS-SDL100HLS-SDL110
Wie man kollimierte Lichter auswählt
Kollimierte Lichter emittieren nahezu parallele Strahlen. In Kombination mit einem telezentrischen Objektiv als Hintergrundbeleuchtung erzeugen sie eine Kontur mit scharfen Kanten und konstanter Vergrößerung, sodass Durchmesser, Spaltweiten, Gewindeprofile und Stiftpositionen auch bei dickwandigen oder zylindrischen Teilen präzise gemessen werden können. Diese Kategorie listet 81 kollimierte Lichter.
Wählen Sie zunächst die Strahlendurchmesser, der dem Sichtfeld des telezentrischen Objektivs entspricht: Die Spalte Strahlendurchmesser (mm) erstreckt sich von 16.6 mm bis 300 mm. Prüfen Sie anschließend die Spalte Kompatibles telezentrisches Objektiv, dann den Arbeitsabstandsbereich (mm) und anschließend die Farbe: Rot 630 nm, Grün 520 nm, Blau 460 nm oder Weiß. Kürzere Wellenlängen reduzieren die Beugung am Rand, weshalb Blau oder Grün oft die schärfste Kontur für feine Messungen liefert.
In den Tabellen können Sie auch Durchmesser (mm), Länge (mm), Leistung und Spannung vergleichen. Die Modelle laufen auf 3 V, 5 V oder 24 V, daher muss die Ausgangsspannung der Steuerung übereinstimmen. Kombinieren Sie mit telezentrische Objektive; für größere Flächen siehe kollimiert Hintergrundbeleuchtungen, oder System konfigurieren.
Kollimierte Lichter: Häufig gestellte Fragen
Warum ein kollimierte Licht mit einem telezentrischen Objektiv verwenden?
Ein telezentrisches Objektiv nimmt nur Strahlen an, die nahezu parallel zu seiner Achse sind. Eine diffuse Hintergrundbeleuchtung sendet den größten Teil ihres Lichts unter anderen Winkeln ab, was verloren geht und um die Seiten des Objekts herumlaufen kann, um Kanten zu verschmieren. Ein kollimiertes Licht sendet parallele Strahlen, die dem Objektiv entsprechen, und liefert ein helleres Bild, schärfere Kanten und stabilerere Messungen, insbesondere bei runden oder dicken Objekten.
Wie passe ich den Strahlendurchmesser an mein Objektiv an?
Der Strahl muss das Sichtfeld des telezentrischen Objektivs abdecken. Wählen Sie daher einen Strahlendurchmesser, der gleich oder leicht größer als dieses Sichtfeld ist. Viele Modelle listeten ein Kompatibles telezentrisches Objektiv auf, das die einfachste Übereinstimmung darstellt. Stellen Sie anschließend sicher, dass der Abstand zwischen Licht und Werkstück innerhalb des Arbeitsabstands (mm) des Modells liegt.
Welche Farbe ist für kollimierte Messung geeignet?
Kürzere Wellenlängen breiten sich am Werkstückrand weniger aus, weshalb Blau bei 460 nm oder Grün bei 520 nm in der Regel die schärfste Kontur für feine Messungen liefert. Rot bei 630 nm eignet sich für Sensoren mit stärkerer Rotreaktion oder Anlagen mit Rotfiltern. Weiß ist bei Farbkameras nützlich. Die meisten Modelle bieten alle vier Farben an.
