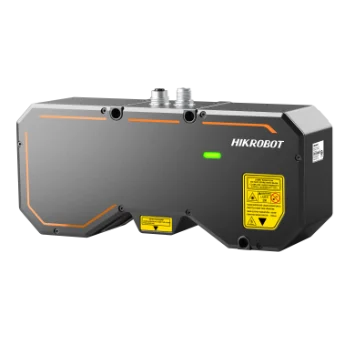

Hikrobot MV-DP3062-01D 3D Laserprofilsensor, DP3000-Serie binokular einzeilig
Modell MV-DP3062-01D
Hikrobot MV-DP3062-01D 3D Laserschnittmesser, DP3000 Serie Binokular Einzeiliger. Doppelter Bildsensor-Design eliminiert Totpunkte und unterdrückt Streulicht. Integrierter hochpräziser 3D Algorithmus mit Sub-Mikrometer-Wiederholgenauigkeit
Datenblatt (PDF, Chinesisch) - MV-DP3062-01DBenutzerhandbuch (PDF, Chinesisch) - MV-DP3062-01DCAD: 3D STEP + 2D DXF (ZIP) - MV-DP3062-01D
Merkmale
- Doppelter Bildsensor-Design beseitigt Totpunkte und unterdrückt Streulicht
- Integrierter hochpräziser 3D-Algorithmus mit Sub-Mikrometer-Wiederholgenauigkeit
- Hochfrequenter Bildsensor: Scanrate bis zu 46.7 kHz
- Mehrere Auslösemodi für einen größeren Dynamikbereich
- Bildfusion-Algorithmus für umfassendere Punktwolken-Daten
- Wählbare Filtermodi für stabilere Punktwolken-Daten
Technische Daten
| Modell | MV-DP3062-01D |
|---|---|
| Marke | Hikrobot |
| Datenpunkte/Profile | 3200 |
| Referenzabstand | 61.5 mm |
| Messbereich (Z-Achse) | 10.0 mm |
| Messbereich (X-Achse) | 16.6 mm @ Nahpunkt; 17.8 mm @ Referenzabstand; 19.0 mm @ Fernpunkt |
| Auflösung (Z-Achse) | 0.86 μm ~ 1.14 μm |
| Wiederholgenauigkeit (Z-Achse)* | 0.27 μm @ Standard-Normblock gemessen mit dem Sensor auf einer optischen Tischplatte |
| Linearität Z-Achse (±% vom MR) | 0.01 |
| Profil-Daten-Intervall | 5.2 μm ~ 5.9 μm |
| Daten-Ausgang | Profildaten, Tiefe-Karte, Intensitätsbild, Linienbreitenbild |
| Scan-Bildrate | 1.3 kHz (bei maximalem Messbereich), Bis zu 19 kHz (ROI-Modus) |
| Trigger-Modus | Software-Trigger, Hardware-Trigger (Differenzial-Encoder) |
| Laserschutzklasse | 405 nm |
| Datenschnittstelle | Gigabit-Ethernet (1000 Mbit/s), kompatibel mit Fast-Ethernet (100 Mbit/s) |
| Digitale Ein-/Ausgänge | 12-Pin-M12-Schnittstelle liefert Strom und I/O, einschließlich Differenzeingänge × 3 (Linie 0/3/6), Differenzausgänge × 1 (Linie 1) und RS-232 × 1 |
| Netzteil | 24 VDC |
| Leistungsaufnahme | 21 W@24 VDC |
| Abmessungen | 255 mm × 109 mm × 67 mm |
| Gewicht | ca. 2150 g |
| Schutzart | IP67 |
| Temperatur | Betriebstemperatur: 0 °C bis 45 °C (32 °F bis 113 °F); Lagertemperatur: –30 °C bis 80 °C (–22 °F bis 176 °F) |
| Luftfeuchtigkeit | 20% RH bis 85% RH (keine Kondensation) |
| Client-Software | 3DMVS, VM3D oder Drittanbieter-3D-Software |
| Betriebssystem | 32/64-Bit-Windows 7/10, 64-Bit-Windows 11 (8 GB Arbeitsspeicher und mehr, i5 CPU empfohlen) |
| Versandgewicht (geschätzt) | 3.11 kg |
