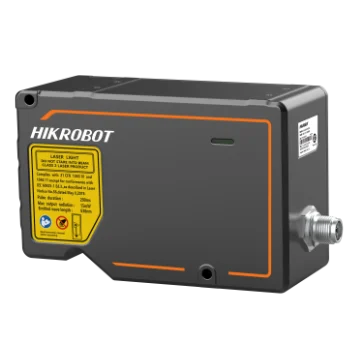

Hikrobot MV-DP3023-01P V2.0 MV-DP3300-03P(O-STD) V2.0
Modell MV-DP3023-01P V2.0
Hikrobot MV-DP3023-01P V2.0 MV-DP3300-03P(O-STD) V2.0. Eingebautes hochpräzises Messalgorithmus mit Sub-Mikrometergenauigkeit. Hochbildraten-Sensor mit Scan-Geschwindigkeiten bis zu 46.7 kHz
Datenblatt (PDF, Chinesisch) - MV-DP3023-01P V2.0Benutzerhandbuch (PDF, Chinesisch) - MV-DP3023-01P V2.0CAD: 3D STEP + 2D DXF (ZIP) - MV-DP3023-01P V2.0
Merkmale
- Integrierter hochpräziser Messalgorithmus mit Sub-Mikrometer-Genauigkeit
- Sensor mit hoher Bildrate, Abtastraten bis zu 46.7 kHz
- Mehrere Belichtungsmodi für höhere Robustheit
- Multi-Frame-Fusionsalgorithmus für vollständigere Konturen
- Wählbare Filtermodi für stabilere Daten
- ROI-Auswahl und Ein-Klick-Feinabstimmung für eine einfache Bedienung
Technische Daten
| Modell | MV-DP3023-01P V2.0 |
|---|---|
| Marke | Hikrobot |
| Datenpunkte/Profile | 3200 |
| Referenzabstand | 23.3 mm |
| Messbereich (Z-Achse) | 7.8 mm |
| Messbereich (X-Achse) | 14.5 mm @ Nahpunkt; 16 mm @ Referenzabstand; 17.5 mm @ Fernpunkt |
| Auflösung (Z-Achse) | 0.56 ~ 0.82 μm |
| Wiederholgenauigkeit (Z-Achse)* | 0.27 μm @ Sensor-Messstandard mit Maßscheiben auf einer optischen table1 |
| Linearität Z-Achse (±% vom MR) | 0.01 |
| Profil-Daten-Intervall | 4.5 ~ 5.9 μm |
| Daten-Ausgang | Profildaten, Tiefenbild, Helligkeitsbild |
| Scan-Bildrate | 3.4 kHz bis 46.7 kHz (Hochbildrate-Modus) |
| Trigger-Modus | Software-Trigger, Hardware-Trigger (Differenzial-Encoder) |
| Laserschutzklasse | 405 nm |
| Datenschnittstelle | Gigabit Ethernet(1000Mbit/s), Kompatibel mit Fast Ethernet (100 Mbit/s) |
| Digitale Ein-/Ausgänge | 17-poliger M12-Stecker liefert Strom und I/O, 2 differentielle Eingänge (Line 3/6), 1 single-ended Signal-Eingänge (Line 0), 1 differentielle bidirektionale I/O (Line 1) |
| Netzteil | 24 VDC |
| Leistungsaufnahme | 15.1 W@24 VDC |
| Abmessungen | 125.5 mm × 82 mm × 54 mm |
| Gewicht | ca. 750 g |
| Schutzart | IP67 |
| Temperatur | BetriebsTemperatur 0 bis 40°C, LagerTemperatur: -30 bis 80 °C |
| Luftfeuchtigkeit | 20% bis 85% (nicht kondensierend) |
| Client-Software | 3DMVS |
| Betriebssystem | Windows 7/10 32/64bits, Windows 11 64-bit (8G Speicher, i5 Prozessor) |
| Versandgewicht (geschätzt) | 1.15 kg |
Station vervollständigen
Der Konfigurator passt eine Kamera, ein Objektiv, eine Beleuchtung, eine Beleuchtungssteuerung und Kabel aufeinander und auf dieses Teil ab.
