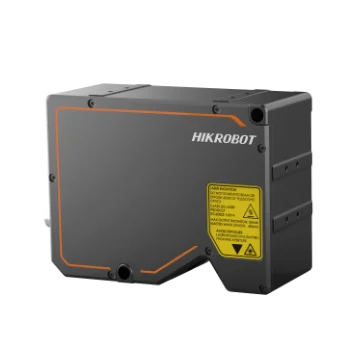

Hikrobot MV-DP4060-01P 3D Laserprofilsensor
Modell MV-DP4060-01P
Hikrobot MV-DP4060-01P 3D Laser-Profil-Sensor. Verwendet Hochgeschwindigkeits-, hochauflösende und großpixlige Bildchips. Verwendet FPGA-Hardware mit 49 kHz Scan-Bildrate.
Datenblatt (PDF) - MV-DP4060-01PBenutzerhandbuch (PDF) - MV-DP4060-01PCAD: 3D STEP + 2D DXF (ZIP) - MV-DP4060-01P
Merkmale
- Verwendet Hochgeschwindigkeits-, hochauflösende und großpixlige Bildchips.
- Verwendet FPGA-Hardware mit 49 kHz Scan-Bildrate.
- Bietet benutzerdefinierte Objektive mit großem Blendenöffnung und ultra-uniformen Laseroptik-Lösung an.
- Verwendet einen ultra-hohen Subpixel-Algorithmus und die Genauigkeit beträgt bis zu der Submikrometer-Ebene.
- Unterstützt mehrere Belichtungsmodi mit guter Robustheit.
- Verwendet Mehrfachbildintegrationstechnologie zur Bereitstellung vollständiger Profile.
- Bietet mehrere Filtermodi mit stabilen Daten.
- Verwendet ein integriertes Design für eine einfache Installation und Inbetriebnahme.
Technische Daten
| Modell | MV-DP4060-01P |
|---|---|
| Marke | Hikrobot |
| Datenpunkte/Profile | 4080 |
| Referenzabstand | 60 mm |
| Messbereich (Z-Achse) | 21 mm |
| Messbereich (X-Achse) | 28 mm @ nahes Sichtfeld; 32 mm @ Referenzabstand; 36 mm @ fernes Sichtfeld |
| Auflösung (Z-Achse) | 1.06 μm bis 1.98 μm |
| Wiederholgenauigkeit (Z-Achse)* | 0.36 μm @ Daten, die der Sensor bei der Prüfung des Kalibrierblocks auf der optischen Plattform misst |
| Linearität Z-Achse (±% vom MR) | 0.01 |
| Profil-Daten-Intervall | 6.9 μm bis 9.7 μm |
| Scan-Bildrate | 2.5 kHz (innerhalb des maximalen Messbereichs), max. 49 kHz (im ROI-Modus) |
| Daten-Ausgang | Profildaten, Tiefenbild, Helligkeitsbild |
| Trigger-Modus | Software-Trigger, Hardware-Trigger (Differenzial-Encoder) |
| Laserschutzklasse | Klasse 2 |
| Wellenlänge | 405 nm |
| Datenschnittstelle | Gigabit-Ethernet (1000 Mbit/s), kompatibel mit Fast-Ethernet (100 Mbit/s) |
| Digitale Ein-/Ausgänge | 12-Pin-M12-Schnittstelle liefert Strom und I/O, einschließlich Differenzeingänge × 3 (Linie 0/3/6), Differenzausgänge × 1 (Linie 1) und RS-232 × 1 |
| Leistungsaufnahme | Typ. 20.6 W @ 24 VDC |
| Netzteil | 24 VDC |
| Abmessungen | 144 mm × 110 mm × 67 mm (5.7" × 4.3" × 2.6") |
| Gewicht | Ca. 1160 g (2.6 lb.) |
| Schutzart | IP67 |
| Temperatur | Betriebstemperatur: 0 °C bis 45 °C (32 °F bis 113 °F); Lagertemperatur: –30 °C bis 80 °C (–22 °F bis 176 °F) |
| Luftfeuchtigkeit | 20% RH bis 85% RH (keine Kondensation) |
| Client-Software | 3DMVS (ab V3.1.0), VM3D oder Drittanbieter-Software |
| Betriebssystem | 32/64-Bit-Windows 7/10, 64-Bit-Windows 11 (8 GB Arbeitsspeicher und mehr, i5 CPU empfohlen) |
| Versandgewicht (geschätzt) | 1.72 kg |
