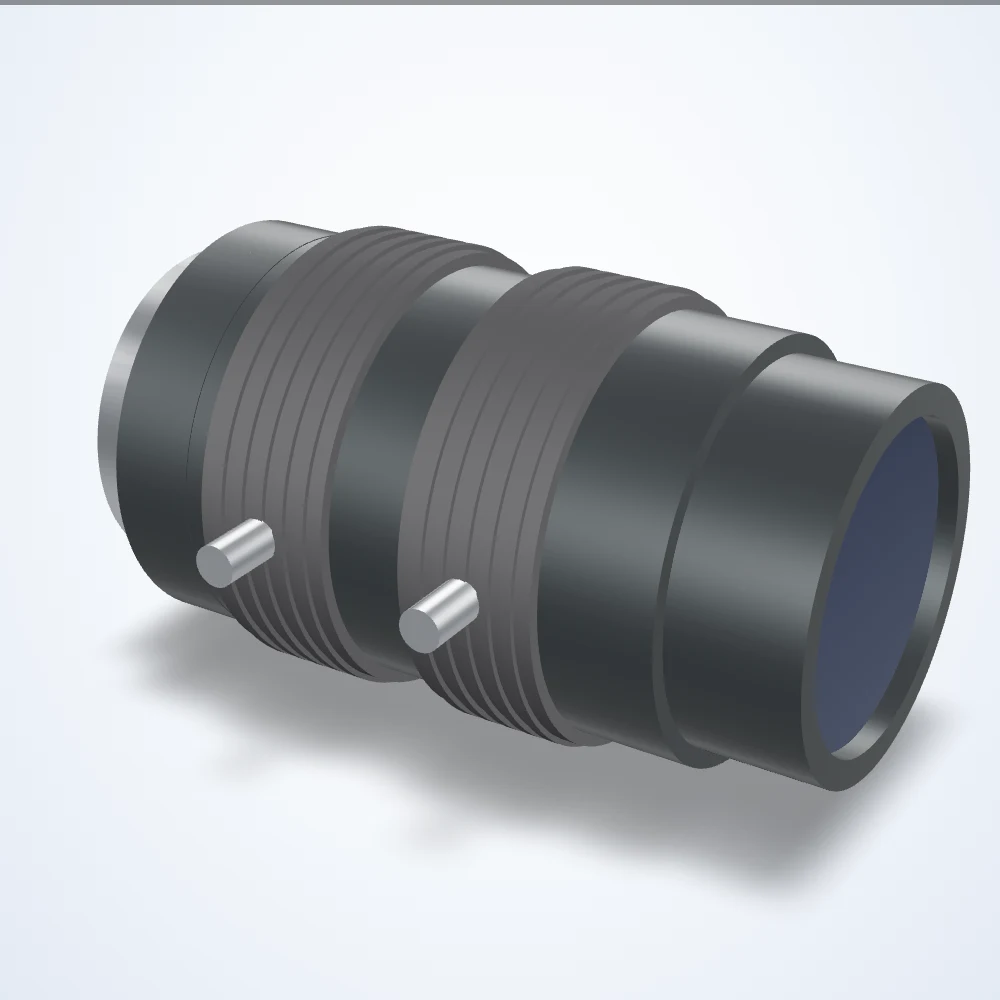

Dargestellte Illustration: das tatsächliche Produkt kann sich im Aussehen unterscheiden.
Machine-Vision-Objektive
50 mm Objektiv, 2/3", C-mount, Frontdurchmesser 21.7 mm, F2.8-22 (LS-FFL-0205)
Modell LS-FFL-0205
Machine Vision Objektiv für Industriekameras.
Technische Daten
| Modell | LS-FFL-0205 |
|---|---|
| Brennweite | 50 mm |
| Max. Sensorformat | 2/3" |
| Anschluss | C-mount |
| Blende (F) | 2.8-22 |
| Blickwinkel | H 9.6 x V 7.2 deg (D 12.1 deg) |
| Verzeichnung | -0.03% (TV) |
| Sichtfeld bei 1/1.8″ | 7.9° × 5.9° |
| Sichtfeld bei 1/2″ | 7.0° × 5.2° |
| Sichtfeld bei 2/3″ | 9.6° × 7.2° |
| Rückfokus | 35.5mm in Luft |
| Abmessungen (Durchmesser x Länge, mm) | 34 x 55 |
| Eintrittspupillenposition | 21.4 (ENP) |
| Austrittpupille | -59.5mm |
| Filtergewinde | M27x0.5 |
| Flansch hinten | 17.526mm in Luft |
| Fokussierung | Manuell |
| Fokusbereich | 0.2 m - ∞ |
| Frontdurchmesser | 21.7 mm |
| Vordere/r hintere/r wirksame/r Durchmesser | Vorderseite 21.7 mm / Rückseite 14.6 mm |
| Bildkreis | 11 mm |
| Bildgrößenmaße | 8.8 mm x 6.6 mm |
| Blendensteuerung | Manuell |
| Länge bei 0.2 m | 73.5 |
| Objektivtyp | Feste Brennweite |
| Vergrößerung mit 10mm-Ring | 0.48× |
| Vergrößerung mit 1mm-Ring | 0.32× |
| Vergrößerung mit 20mm-Ring | 0.65× |
| Vergrößerung mit 5mm-Ring | 0.39× |
| Mindestobjektabstand (m) | 0.2 |
| Minimaler Objektabstand mit 10mm-Ring | 135 mm |
| Minimaler Objektabstand mit 1mm-Ring | 190 mm |
| Minimaler Objektabstand mit 20mm-Ring | 105 mm |
| Minimaler Objektabstand mit 5mm-Ring | 160 mm |
| Betriebstemperaturbereich | -10 bis +50 °C |
| Bildgröße (größtes Format) | 6.6x8.8mm |
| Auflösung (Linienpaare / mm @ Mitte) | 120 |
| Auflösung Mitte/Ecke | Mittelpunkt 100lp/mm, Ecke 80lp/mm |
| Aufnahmebereich bei Mod | 29.3(H)×21.9(V) |
| Spektrum | Sichtbar |
| Lagertemperaturbereich | -40~+60 C |
| Daumenschraube | M2 |
| Gewicht (g) | 95 |
