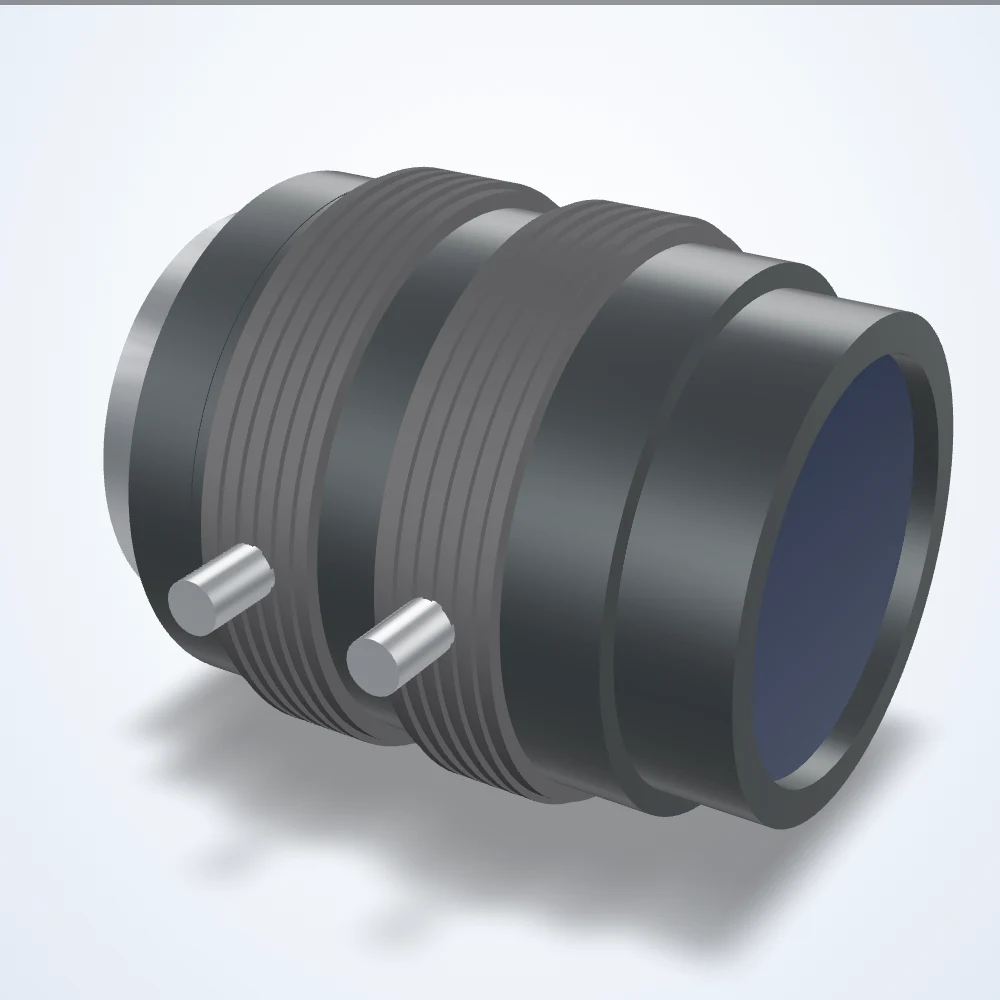

Dargestellte Illustration: das tatsächliche Produkt kann sich im Aussehen unterscheiden.
Machine-Vision-Objektive
12 mm Objektiv, 2/3", C-mount, Frontdurchmesser 15.8 mm (LS-FFL-0135)
Modell LS-FFL-0135
Machine Vision Objektiv für Industriekameras.
Technische Daten
| Modell | LS-FFL-0135 |
|---|---|
| Brennweite | 12 mm |
| Max. Sensorformat | 2/3" |
| Anschluss | C-mount |
| Blende (F) | 1.4-Schließen |
| Blickwinkel | 38.3 x 29.1 Grad (H x V), 46.8 Grad diagonal |
| Verzeichnung | -0.07% (TV) |
| Sichtfeld bei 1/1.8″ | 31.7° × 24.0° |
| Sichtfeld bei 1/2″ | 28.3° × 21.4° |
| Sichtfeld bei 2/3″ | 38.3° × 29.1° |
| Rückfokus | 11.7mm in Luft |
| Abmessungen (Durchmesser x Länge, mm) | 34 x 37 |
| Eintrittspupillenposition | 15.8 mm von vorne |
| Austrittpupille | -225.0mm |
| Filtergewinde | M27x0.5 |
| Flansch hinten | 17.526mm in Luft |
| Fokussierung | Manuell |
| Fokusbereich | 0.15 m - ∞ |
| Frontdurchmesser | 15.8 mm |
| Vordere/r hintere/r wirksame/r Durchmesser | Vorderseite 15.8 mm / Rückseite 14.1 mm |
| Bildkreis | 11 mm |
| Bildgrößenmaße | 8.8 mm x 6.6 mm |
| Blendensteuerung | Manuell |
| Länge bei Modifikation | 38.1 mm (bei 0.15 m) |
| Objektivtyp | Feste Brennweite |
| Vergrößerung mit 1mm-Ring | 0.16× |
| Mindestobjektabstand (m) | 0.15 |
| Minimaler Objektabstand mit 1mm-Ring | 70 mm |
| Gewindeanschluss | 1-32UNF |
| Betriebstemperaturbereich | -10 bis +50 °C |
| Auflösung (Linienpaare / mm @ Mitte) | 120 |
| Auflösung Mitte/Ecke | Zentrum 100 lp/mm / Ecke 80 lp/mm |
| Aufnahmebereich bei mod (2/3") | V 82.5mm, H 110.0mm, D 140.0mm |
| Spektrum | Sichtbar |
| Lagertemperaturbereich | -20~+60 C |
| Daumenschraube | M2 |
| Gewicht (g) | 85 |
