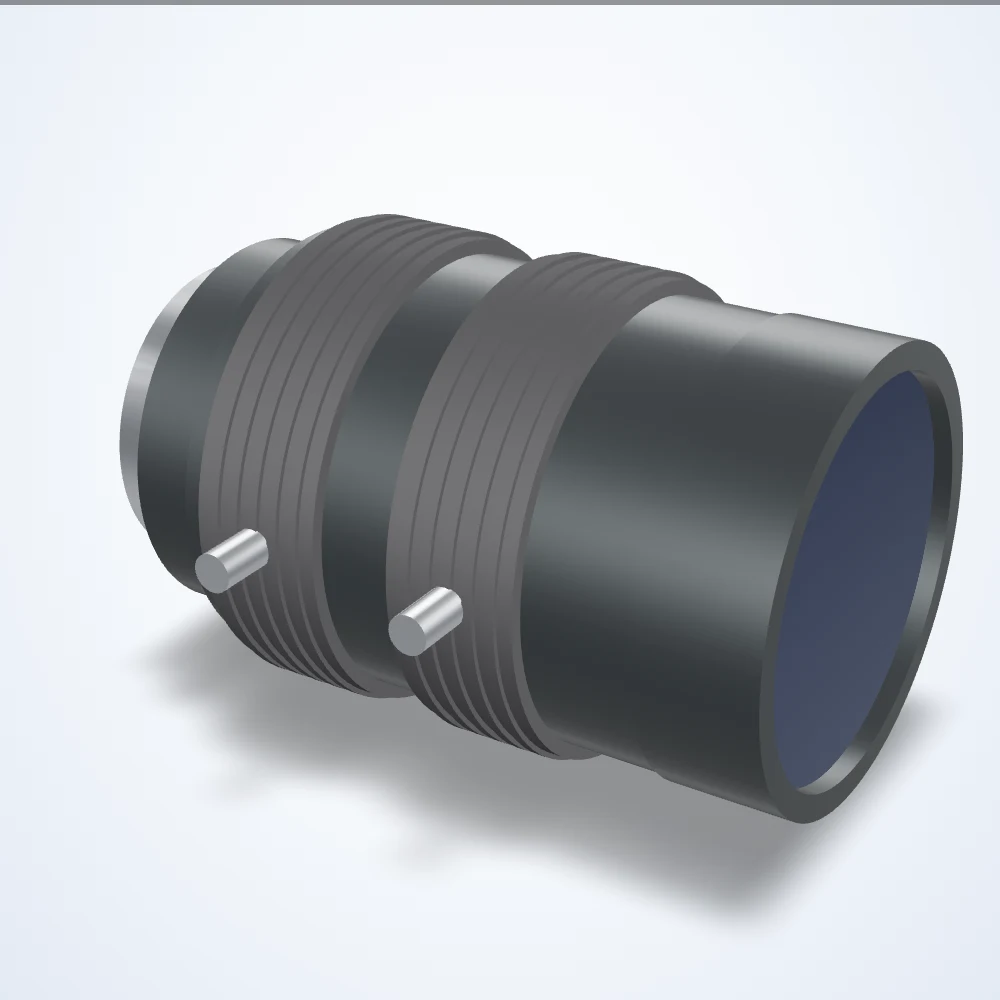

Dargestellte Illustration: das tatsächliche Produkt kann sich im Aussehen unterscheiden.
Machine-Vision-Objektive
35 mm Objektiv, 1", C-mount, F1.8-16, SWIR (LS-FFL-0180)
Modell LS-FFL-0180
Machine Vision Objektiv für Industriekameras.
Technische Daten
| Modell | LS-FFL-0180 |
|---|---|
| Brennweite | 35 mm |
| Max. Sensorformat | 1" |
| Anschluss | C-mount |
| Blende (F) | 1.8-16 |
| Blickwinkel | H 20.4 x V 15.4 deg (D 25.6 deg) |
| Verzeichnung | -0.41% (TV) |
| Sichtfeld bei 1/1.8″ | 11.5° × 8.6° |
| Sichtfeld bei 1″ | 20.4° × 15.4° |
| Sichtfeld bei 2/3″ | 14.0° × 10.6° |
| Rückfokus | 16.4mm in Luft |
| Abmessungen (Durchmesser x Länge, mm) | 39 x 56.42 |
| Eintrittspupillenposition | 28.1 (E.P.) |
| Austrittpupille | -45.2mm |
| Filtergewinde | M34x0.5 |
| Flansch hinten | 17.526mm in Luft |
| Fokussierung | Manuell |
| Fokusbereich | 0.2 m - ∞ |
| Frontdurchmesser | 26.7 mm |
| Vordere/r hintere/r wirksame/r Durchmesser | Vorderseite 26.7 mm / Rückseite 14.3 mm |
| Bildkreis | 16 mm |
| Bildgrößenmaße | 12.8 mm x 9.6 mm |
| Blendensteuerung | Manuell |
| Länge bei 0.2 m | 69.57 |
| Objektivtyp | Feste Brennweite |
| Vergrößerung mit 10mm-Ring | 0.457× |
| Vergrößerung mit 1mm-Ring | 0.216× |
| Vergrößerung mit 20mm-Ring | 0.722× |
| Vergrößerung mit 5mm-Ring | 0.323× |
| Mindestobjektabstand (m) | 0.2 |
| Minimaler Objektabstand mit 10mm-Ring | 81 mm |
| Minimaler Objektabstand mit 1mm-Ring | 173 mm |
| Minimaler Objektabstand mit 20mm-Ring | 51 mm |
| Minimaler Objektabstand mit 5mm-Ring | 115 mm |
| Betriebstemperaturbereich | -10 bis +50 °C |
| Bildgröße (größtes Format) | 9.6x12.8mm |
| Auflösung Mitte/Ecke | Mittelpunkt 160lp/mm, Ecke 100lp/mm |
| Aufnahmebereich bei Mod | 68.0(H)×51.0(V) |
| Spektrum | SWIR |
| Lagertemperaturbereich | -20~+60 C |
| Daumenschraube | M2 |
| TV-Verzeichnung (%) | -0.37 |
| Gewicht (g) | 170 |
