16 mm Objektiv, 1", C-mount, F1.8-16, VIS-SWIR (LS-FFL-0146)

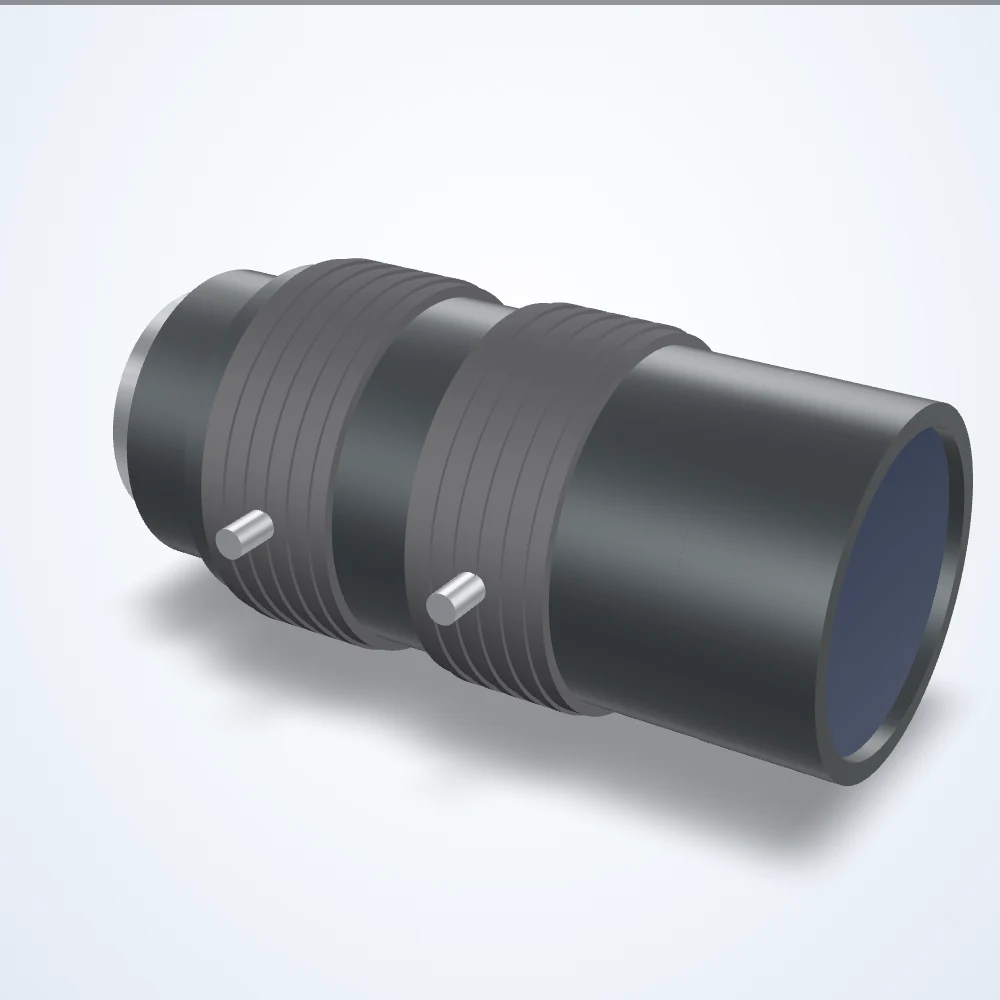

Dargestellte Illustration: das tatsächliche Produkt kann sich im Aussehen unterscheiden.

Machine-Vision-Objektive

16 mm Objektiv, 1", C-mount, F1.8-16, VIS-SWIR (LS-FFL-0146)

Name: 16 mm Objektiv, 1", C-mount, F1.8-16, VIS-SWIR (LS-FFL-0146)
Brand: LumaSpec Vision
SKU: LS-FFL-0146
Price: 3509.00 USD
Availability: BackOrder

Modell LS-FFL-0146

Machine Vision Objektiv für Industriekameras.

$3,509.00 USD

Lieferzeit wird mit Ihrem Angebot bestätigt

Angebotspreis - zum Angebot hinzufügen für Lieferzeit und Mengenpreise

System mit diesem Objektiv zusammenstellen → Passende Kombination aus Objektiv, Leuchte, Beleuchtungssteuerung und Kabel, auf Passung geprüft

Preise in USD. Bezahlung erfolgt in Ihrer Sprache, sofern verfügbar.

1-Tage-Versand für LagerartikelAuf Lager befindliche Artikel werden innerhalb eines Werktags versendet · Sendungsverfolgung über UPS oder DHL · Versandrichtlinien
Mindestens 3 Jahre GarantieDeckt Material- und Verarbeitungsfehler ab · Garantie
Fachkundiger Bildverarbeitungssupport inklusiveVon unseren staatlich geprüften Ingenieuren, bei jeder Einheit · Passung anfragen
Staffelpreise & Netto 30Für freigegebene Geschäftskonten; Bestellungen auf Rechnung willkommen · Details
90 Tage RückgaberechtUnbenutzte Artikel; kostenloses Rücksendeetikett in den USA · Rückgabebedingungen
Sichere Kasse via ShopifyKarte, PayPal, Venmo, Shop Pay oder Google Pay

Datenblatt (PDF) - LS-FFL-0146

Technische Daten

Modell	LS-FFL-0146
Brennweite	16 mm
Max. Sensorformat	1"
Anschluss	C-mount
Blende (F)	1.8-16
Blickwinkel	44.2 x 33.6 Grad (H x V), 54.2 Grad diagonal
Verzeichnung	-0.81% (TV)
Sichtfeld bei 1/1.8″	25.4° × 19.1°
Sichtfeld bei 1″	44.2° × 33.6°
Sichtfeld bei 2/3″	31.0° × 23.3°
Rückfokus	15.0mm in Luft
Abmessungen (Durchmesser x Länge, mm)	39 x 78.15
Eintrittspupillenposition	18.5 mm von vorne
Austrittpupille	-82.8mm
Sichtfeld bei Mod (1")	V 129mm, H 174mm, D 220mm
Filtergewinde	M30.5x0.5
Flansch hinten	17.526mm in Luft
Fokussierung	Manuell
Fokusbereich	0.2 m - ∞
Frontdurchmesser	20.6 mm
Vordere/r hintere/r wirksame/r Durchmesser	Vorderseite 20.6 mm / Rückseite 15.3 mm
Bildkreis	16 mm
Bildgrößenmaße	12.8 mm x 9.6 mm
Blendensteuerung	Manuell
Objektivtyp	Feste Brennweite
Vergrößerung mit 1mm-Ring	0.138×
Vergrößerung mit 5mm-Ring	0.389×
Mindestobjektabstand (m)	0.2
Minimaler Objektabstand mit 1mm-Ring	101 mm
Minimaler Objektabstand mit 5mm-Ring	26 mm
Gewindeanschluss	1-32UN (wie gedruckt)
Betriebstemperaturbereich	-10 bis +50 °C
Auflösung Mitte/Ecke	Zentrum 160 lp/mm / Ecke 100 lp/mm
Spektrum	VIS-SWIR
Lagertemperaturbereich	-20~+60 C
Daumenschraube	M2
Gewicht wie gedruckt	xxxg (Platzhalter)
