Flächenkameras

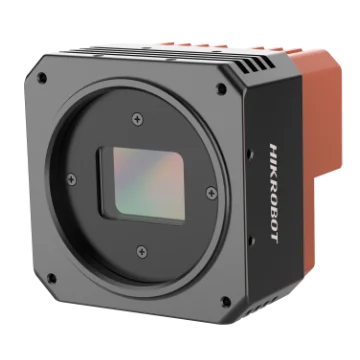

Hikrobot MV-CH310-10TM-M58S-NN 31MP Flächenkamera, 10GigE, IMX342, Monochrom, M58-mount, fanless
Modell MV-CH310-10TM-M58S-NN
Hikrobot MV-CH310-10TM-M58S-NN 31MP Flächenkamera, 10GigE, IMX342, Mono, M58-mount, fanless. 31 MP Auflösung, und Pixelgröße von 3.45 μm × 3.45 μm. Unterstützt automatische oder manuelle Anpassung von Gain und Belichtungszeit sowie manuelle Anpassung von LUT und Gamma-Korrektur.
Datenblatt (PDF) - MV-CH310-10TM-M58S-NNBenutzerhandbuch (PDF) - MV-CH310-10TM-M58S-NNCAD: 3D STEP + 2D DXF (ZIP) - MV-CH310-10TM-M58S-NN
Merkmale
- 31 MP Auflösung und Pixelgröße von 3.45 μm × 3.45 μm.
- Unterstützt die automatische oder manuelle Anpassung von Gain und Belichtungszeit sowie die manuelle Anpassung von LUT und Gamma-Korrektur.
- Verwendet ein Design ohne Lüfter, um die Stabilität der Hochgeschwindigkeitsbildaufnahme zu gewährleisten.
- Verwendet ein Design mit geringem Stromverbrauch.
- Verwendet die Schnittstelle 10 GigE, kompatibel mit GigE, und maximale Übertragungsstrecke von 100 Metern ohne Wiederholer.
- Kompatibel mit GigE Vision V2.0 Protokoll, GenlCam Standard und Drittanbieter-Software basierend auf dem Protokoll und Standard.
Technische Daten
| Modell | MV-CH310-10TM-M58S-NN |
|---|---|
| Marke | Hikrobot |
| Sensortyp | CMOS, Global Shutter |
| Sensormodell | Sony® IMX342 |
| Pixelgröße | 3.45 μm × 3.45 μm |
| Sensorgröße | 22.3 mm × 16.7 mm |
| Auflösung | 6464 × 4852 |
| Max. Bildrate | 17.2 fps @ 6464 × 4852 Mono 8 |
| Dynamikumfang | 73 dB |
| SNR | 40 dB |
| Gain | 0 dB bis 24 dB |
| Belichtungszeit | 4 µs bis 10 s |
| Belichtungsmodus | Aus/Einmalig/Kontinuierlicher Belichtungsmodus |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/10Packed/12/12Packed |
| Binning | Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Dezimierung | Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Umgekehrtes Bild | Unterstützt horizontale und vertikale Spiegelung |
| Datenschnittstelle | 10 Gigabit Ethernet (10000 Mbit/s), kompatibel mit Gigabit Ethernet (1000 Mbit/s) |
| Digitale Ein-/Ausgänge | 12-poliger P10 Steckverbinder liefert Strom und I/O, einschließlich optoisolierter Eingänge × 1 (Linie 0), optoisolierter Ausgänge × 1 (Linie 1), bidirektionaler nicht isolierter I/O × 1 (Linie 2), RS-232 × 1 |
| Netzteil | 9 VDC bis 24 VDC |
| Leistungsaufnahme | Typ. 11.2 W @ 12 VDC |
| Objektivanschluss | M58*0.75, Flankenrücklänge 11.48 mm |
| Abmessungen | 74 mm × 74 mm × 64.4 mm (2.9" × 2.9" × 2.5") |
| Gewicht | Ca. 560 g (1.2 lb.) |
| Schutzart | IP40 (unter korrekter Objektivmontage und Verkabelung) |
| Temperatur | Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F); Lagertemperatur: –30 °C bis 70 °C (–22 °F bis 158 °F) |
| Luftfeuchtigkeit | 20% RH bis 95% RH (keine Kondensation) |
| Client-Software | MVS oder Software Dritter gemäß GigE Vision-Protokoll |
| Betriebssystem | 32/64-Bit Windows 7/10, 64-Bit Windows 11 und 32/64-Bit Linux |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierung | CE, RoHS, KC |
| Versandgewicht (geschätzt) | 0.88 kg |
