Flächenkameras

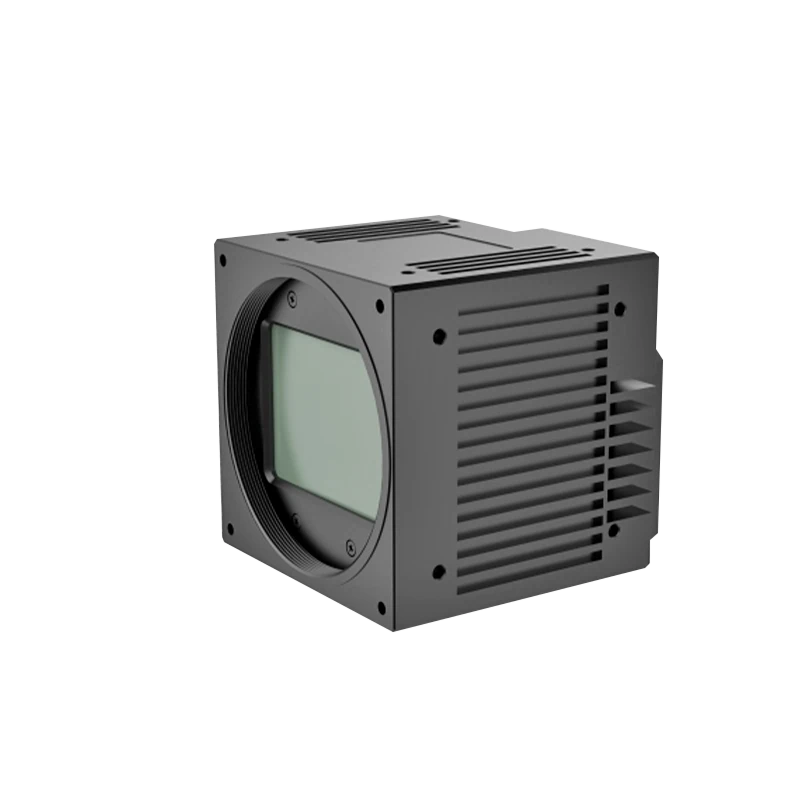

10 GigE Flächenkamera, 46 MP, 10GigE, Farbe/Mono (LS-MV-4701C/M-10G)
Modell LS-MV-4701C/M-10G
10 Gigabit-Netzwerk-Flächenkameras von 0.5MP bis 65MP (Auswahltafel bis 100MP) für hohe Bildraten und hohe Auflösung. Weit verbreitet in Leiterplatten, Bildschirmprüfung, Lithiumbatterien und Schienenverkehr.
Merkmale
- Reservierte Lüfterschnittstelle zur Steuerung der Kameratemperatur
- 0.5MP bis 100MP Pixel mit maximaler Bildrate von 1594FPS
- Standard-10-Gigabit-Netzwerkschnittstelle; stabile Kommunikation über Cat6 (super six) Netzwerkkabel
- Kosten im Vergleich zu CameraLink-Schnittstelle plus Capture-Card stark reduziert
- Übertragungsdistanz bis zu 100 Metern, abwärtskompatibel mit Gigabit Ethernet
- Effektiver Bandbreitenbereich 1200MByte, 10-fach Gigabit-Netzwerk, reduziert die Bildübertragungszeit und Verzögerung erheblich
- Unterstützt GigE Vision und GenICam, gleiches SDK wie die Gigabit-Netwerkkamera, verkürzt den Entwicklungszyklus
- Mit Standard-10-Gigabit-Netzwerkschnittstellen-Design.
- Die maximale Übertragungsdistanz bis zu 100 Metern, kompatibel mit Gigabit-Netzwerk.
- Effektive Bandbreite von 1200MByte, was 10 Mal so hoch ist wie die von Gigabit-Netzwerk.
- Unterstützt PC-Linux-Systeme und ARM-Linux-Systeme.
- Kompatibel mit Vision-Protokoll und Visionssoftware anderer Marken.
Technische Daten
| Modell | LS-MV-4701C/M-10G |
|---|---|
| Programmiersprachpaket | C/C++/C#/VB6/VB.NET/Delphi/BCB/Python/Java |
| Betriebssystem | WIINXP, WIN7/8/10 32@64 Bit-System, Linux- und ARM-Linux-Treiber, Android-Plattform-Treiber, MAC OS-System |
| Treiber | Directshow-Komponente Halcon-Spezialkomponente Labview-Spezialtreiber OCX-Komponente TWAIN-Komponente |
| Weitere Funktionen | Unterstützung von ROI beliebiger Größe, benutzerdefinierte Auflösung, Anpassung von Kontrast und Gamma, Sättigungsanpassung, Korrektur des Weißabgleichs, Schwarzpunktkorrektur, benutzerdefinierte Koordinatenkorrektur toter Punkte, Beschleunigung der ISP-Bildverarbeitung, 3D-Rauschunterdrückung, benutzerdefinierte LUT-Tabelle, Anpassung der Bildwiederholrate, benutzerdefinierter Kameraname usw. |
| Erfassungsmodus | Kontinuierlich/Soft-Trigger/Hard-Trigger |
| Benutzerdefinierter Datenbereich | 2K Bytes |
| GPIO | 2 Eingänge und 2 Ausgänge, 1 konfigurierbare Eingänge und Ausgänge, Unterstützung von Trigger und Blitzsynchronisationsmodus |
| Leistung | <12W |
| Datenschnittstelle | 10G Kupferkabel 10GBase-T, kompatibel mit 100M/1G/2.5G/5G |
| Vision-Standard | GigE Vision V1.2, GenICam |
| Filter | Schwarz-Weiß-Kameras: doppelseitige AR-Antireflexionsbeschichtung als Standard; Farbkameras: 650nm Infrarot-Sperrfilter als Standard |
| Arbeitstemperatur @ Luftfeuchtigkeit | 0~50℃ @ 20%~80% (ohne Kondensation) |
| Lagertemperatur bei Luftfeuchtigkeit | -30~60℃ @ 20%~95% (ohne Kondensation) |
| Effektive Pixel | 47MP |
| Sensor | CMOS |
| Verschluss | Rollend |
| Maximale Auflösung | 8240X5628 |
| Pixelgröße | 2.315μm |
| Bildrate (FPS) | 24 |
| Zielgröße | 1.4" |
| Mini-Belichtung | 0.0072ms |
| Sensormodell | IMX492 |
| Farbe | Farbe/Mono |
| Sensor | 1.4" CMOS |
| Auflösung @ Bildrate | 8240X5628@24FPS |
| AD-Breite | 12bit |
| Ausgangspixelbreite | 12bit |
| Empfindlichkeit | 87.69mv 1/30s |
| Maximaler Verstärkungsfaktor (Vielfaches) | 22 |
| Belichtungszeitbereich (ms) | 0.007-5000 |
| Bildspeicher | 256M Bytes |
| Videoausgabeformat | Mono 8/ Mono 12 Bayer8/Bayer12 M |
| Vision-Standardprotokoll | GigE Vision , GenICam |
| Objektivanschluss | M58-Mount, optionaler Anschlussring F-Mount (Flanschabstand 11.48 mm) |
| Netzteil | Externe 12V-Netzteil |
| Abmessungen | 64(mm)X64(mm)X59.5(mm) (ohne Objektivhalterung und Rückseite der Gehäuseverbindung) |
| Gewicht | 500g |
| Betriebstemperatur | 0~50° |
| Betriebsfeuchte | 20~80% (keine Kondensation) |
| Lagertemperatur | -30~60° |
| Lagerluftfeuchtigkeit | 20~95% (keine Kondensation) |
| Antriebsprogramm | Directshow-Komponente Halcon-Spezialkomponente Labview-Spezialtreiber OCX-Komponente TWAIN-Komponente |
| Programmiersprachen-Pakete | C/C++/C#/VB6/VB.NET/Delphi/BCB/Python/Java |
| Andere Merkmale | Unterstützung von beliebiger ROI-Größe mit benutzerdefinierter Auflösung, Kontrast- und Gammaanpassung, Sättigungsanpassung, Weißabgleichskorrektur, Schwarzniveaukorrektur, benutzerdefinierte Korrektur von Totpunktkoordinaten, ISP-Bildverarbeitungsschaltung, 3D Rauschunterdrückung, benutzerdefinierte LUT-Tabelle, Anpassung der Bildrate, benutzerdefinierter Kameraname und vieles mehr |
| Pixel | 47MP |
| Sensortyp | CMOS |
| Verschlussmethode | Rollend |
| Maximale Auflösung | 8240X5628 |
| Minimale Belichtungszeit | 0.0072ms |
| Farbe | Farbe/Mono |
| Pixelgröße (Detail) | 2.315μm×2.315μm |
| Pixel-Bittiefe | 12bit |
| Abmessungen | 64×64×59.5mm (ohne Objektivfassung und Hintergehäuseanschluss) |
| Sensorformat | 1.4" |
| Mono / Farbe | Farbe/Mono |
| Spannung | Externe 12V-Netzteil |
Anwendungen
- PCB
- Bildschirm-Erkennung
- Lithium-Batterie
- Hutschiene
