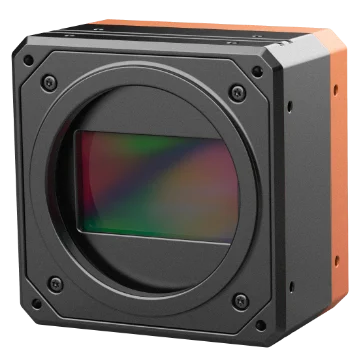

Hikrobot MV-CH1520-90GM-M72-NN 152MP Flächenkamera, GMAX32152, GigE, Monochrom, M72-mount, fanless
Modell MV-CH1520-90GM-M72-NN
Hikrobot MV-CH1520-90GM-M72-NN 152MP Flächenkamera, GMAX32152, GigE, Mono, M72-mount, fanless. Auflösung von 16320 × 9200, Pixelgröße von 3.2 µm × 3.2 µm. Max. Bildrate im nicht komprimierten Modus: 0.8 fps, max. Bildrate im komprimierten Modus im JPEG-Format: 5 fps.
Datenblatt (PDF) - MV-CH1520-90GM-M72-NNBenutzerhandbuch (PDF) - MV-CH1520-90GM-M72-NNCAD: 3D STEP + 2D DXF (ZIP) - MV-CH1520-90GM-M72-NN
Merkmale
- Auflösung von 16320 × 9200, Pixelgröße von 3.2 µm × 3.2 µm.
- Maximale Bildrate im nicht komprimierten Modus: 0.8 fps, maximale Bildrate im komprimierten JPEG-Modus: 5 fps.
- Verwendet einen globalen Shutter-CMOS-Sensor, um ein hohes Dynamikumfang, SNR und hochwertige Bilder zu gewährleisten.
- Verwendet GigE-Schnittstelle und maximale Übertragungsdistanz von 100 Metern.
- Kompatibel mit GenlCam Standard.
- Unterstützt LSC zur Verbesserung der Bildqualität.
Technische Daten
| Modell | MV-CH1520-90GM-M72-NN |
|---|---|
| Marke | Hikrobot |
| Sensortyp | CMOS, Global Shutter |
| Sensormodell | Gpixel GMAX32152 |
| Pixelgröße | 3.2 μm × 3.2 μm |
| Sensorgröße | 53.0 mm × 29.4 mm |
| Auflösung | 16320 × 9200 |
| Max. Bildrate | 0.8 fps @ 16320 × 9200 Mono 8 (nicht komprimiert); 5 fps @ 16320 × 9200 Mono 8 (komprimiert in JPEG) |
| Dynamikumfang | 64.4 dB |
| SNR | 39.1 dB |
| Gain | 1.4x bis 5.2x |
| Belichtungszeit | 20 µs bis 10 s |
| Belichtungsmodus | Aus/Einmalig/Kontinuierlicher Belichtungsmodus |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/10Packed/12/12Packed; Mono 8 (JPEG) |
| Binning | Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 ×2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Dezimierung | Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 ×2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Umgekehrtes Bild | Unterstützt horizontale und vertikale Spiegelung |
| Datenschnittstelle | Gigabit-Ethernet (1000 Mbit/s), kompatibel mit Fast-Ethernet (100 Mbit/s) |
| Digitale Ein-/Ausgänge | 12-poliger P10-Stecker bietet Stromversorgung und E/A, einschließlich optoisolierter Eingang × 1 (Leitung 0), optoisolierter Ausgang × 1 (Leitung 1), bidirektionale nicht-isolierte E/A × 1 (Leitung 2). |
| Netzteil | 12 VDC bis 24 VDC |
| Leistungsaufnahme | Typ. 9 W @ 24 VDC |
| Objektivanschluss | M72*0.75, Flankenrücklänge 19.55 mm |
| Abmessung (ohne Objektiv) | 100 mm × 100 mm × 60 mm (3.9" × 3.9" × 2.4") |
| Gewicht | Ca. 856 g (1.9 lb.) |
| Schutzart | IP40 (bei fachgerechter Objektivmontage und Verdrahtung) |
| Temperatur | Betriebstemperatur: –30 °C bis 70 °C (–22 °F bis 158 °F); Lagerungstemperatur: –30 °C bis 80 °C (–22 °F bis 176 °F) |
| Luftfeuchtigkeit | 20% RH bis 95% RH (keine Kondensation) |
| Client-Software | MVS oder Software Dritter gemäß GigE Vision-Protokoll |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11 (Arbeitsspeicher mehr als 8 GB), und 32/64-bit Linux |
| Kompatibilität | GigE Vision V2.0, GenlCam |
| Zertifizierung | RoHS |
| Versandgewicht (geschätzt) | 1.30 kg |
