Bi-telezentrisches Objektiv für 59mm Kameras (VCM16K Serie)
Telezentrische Objektive

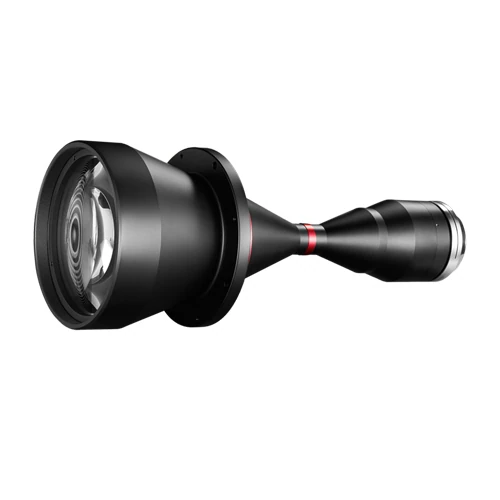

Bi-telezentrisches Objektiv für 59mm Kameras, 0.916x, AD 159 mm (LS-VCM16K-64P-AL)
Modell LS-VCM16K-64P-AL
Serie bi-telezentrischer Objektive für Sensoren bis zu 16K Zeilen-Scan (59 mm Ø), F-Mount/Sonstige. Die Modelle sind nach Objekt-Sichtfeld (Ø mm) benannt; jedes listet Vergrößerung, Arbeitsabstand, F/#, MTF30, Schärfentiefe, Verzeichnung <0.1% und Telezentrizität <0.1°.
Merkmale
- Matrix-Design mit extrem hoher Bildqualität
- Standard-Sichtfeld von 26 bis 240 mm, deckt fast alle industriellen Bildanwendungen ab
- Kompatibel mit allen Kameras C-mount von 1/2.5" bis 1.1" und F/M-Mount-Kameras von 4/3" bis 59 mm
- Mehr als 168 Standardtypen und hunderte von individuellen Artikeln
- Hervorragende Blendenzahl, hohe Telezentrizität, extrem niedrige Verzeichnung, sehr große Tiefenschärfe
- Jedes Objektiv wird mit einem Bildqualitätstestbericht geliefert
- Objektivfassung mit bequem einstellbarer Abstandshülse (AL)
- Matrix-Design mit extrem hoher Bildqualität
- Kompatibel mit allen C mount Kameras von 1/2.5" bis 1.1", und F/M-Mount-Kameras von 4/3" bis 59 mm
- Exzellente Blendenzahl, hohe Telezentrizität, extrem geringe Verzeichnung, sehr große Schärfentiefe
- Jedes VCM-Serie-Objektiv wird mit einem Bildqualitätstestbericht geliefert
- Optimiert für hochpräzise Vision-Systeme mit bi-telezentrischem Design
- Qualitätsgarantie durch vollständigen Testbericht für jedes Objektiv
- Unterstützt 16K Zeilenabtast-Industrieobjektiv.
Technische Daten
| Modell | LS-VCM16K-64P-AL |
|---|---|
| Max. Sensorgröße (Ø mm) | 59(16K) |
| Verzeichnung (% max) | <0.1 |
| Telezentrizität (max. Grad) | <0.1 |
| Anschluss | F-Mount/Andere |
| F/# | 12 |
| MTF30 (lp/mm) | >75 |
| Länge (mm) | 324.3 |
| Gewicht (kg) | 2.4 |
| Anschluss | M72 |
| Sichtfeld auf 16Kx3.5/3.53μm(57.4mm) (mm) | 62.6mm |
| Sichtfeld auf 8Kx7um/7.04μm(57.4mm) (mm) | 62.6mm |
| Vergrößerung (x) | 0.916 |
| Arbeitsabstand (mm) | 159±2 |
| Schärfentiefe (mm) | ±1.3 |
| Sichtfeld (Ø mm) | 64 |
| Objekt-Bild-Abstand I/O (mm) | 495.3 |
| Sichtfeld mit 16Kx3.5/3.53μm(57.4mm) | 62.6mm |
| Sichtfeld mit 8Kx7um/7.04μm(57.4mm) | 62.6mm |
| Beste Blende (F/#) | 12 |
| Sichtfeld mit Linescan-16K (57.34 mm Sensor) (mm x mm) | 62.59 |
| Sensorformat | 59 mm |
Anwendungen
- Industrielle Bildgebungsanwendungen (Standard-Sichtfeld 26 bis 240 mm)
Passend zu diesem Bauteil
Passende Kameras für dieses Objektiv
- GigE Zeilenkamera, 8K, GigE, Mono (LS-MV-L083BC-GE)$1,129.00 · Jetzt kaufen
- Zeilenabtastungs-Industrikamera, 8K, GigE, Mono (LS-C08K-13GM)$1,129.00 · Jetzt kaufen
- 10 GigE Zeilenkamera, allgemeine Serie, 16K, 10GigE, Farbe (LS-MV-L163C-10G)$1,439.00 · Jetzt kaufen
- 10 GigE Zeilenkamera, Standardserie, 16K, 10GigE, Mono (LS-MV-L163M-10G)$1,439.00 · Jetzt kaufen
- 10 GigE Zeilenkamera, allgemeine Serie, 8K, 10GigE, Farbe (LS-MV-L083C-10G)$1,439.00 · Jetzt kaufen
- 10 GigE Zeilenkamera, allgemeine Serie, 8K, 10GigE, Farbe (LS-MV-LC83C-10G)$1,439.00 · Jetzt kaufen
Weitere Größen in der Bi-telezentrischen Objektivreihe für 59mm Kameras (VCM16K Serie)
| Modell | Größe | Preis | Verfügbarkeit | Link |
|---|---|---|---|---|
| LS-VCM16K-26-AL | 2.264x, WD 72 mm | $999.00 | 4 auf Lager | Ansehen |
| LS-VCM16K-29-AL | 2.03x, Arbeitsabstand 45 mm, M72-mount | $1,049.00 | 4 auf Lager | Ansehen |
| LS-VCM16K-36-AL | 1.626x, WD 111 mm | $1,169.00 | 4 auf Lager | Ansehen |
| LS-VCM16K-42-AL | 1.396x, WD 119 mm | $1,279.00 | 3 auf Lager | Ansehen |
| LS-VCM16K-42P-AL | 1.401x, Arbeitsabstand 118 mm, M72-mount | $1,279.00 | 3 auf Lager | Ansehen |
| LS-VCM16K-48-AL | 1.256x, WD 128 mm | $1,379.00 | 5 auf Lager | Ansehen |
| LS-VCM16K-56-AL | 1.051x, WD 138 mm | $1,519.00 | 2 auf Lager | Ansehen |
| LS-VCM16K-59-AL | 1x, Arbeitsabstand 85 mm, M72-mount | $1,569.00 | 2 auf Lager | Ansehen |
| LS-VCM16K-64-AL | 0.92x, WD 187 mm | $1,649.00 | 5 auf Lager | Ansehen |
| LS-VCM16K-72-AL | 0.817x, WD 178 mm | $1,789.00 | 2 auf Lager | Ansehen |
| LS-VCM16K-80-AL | 0.735x, WD 229 mm | $1,929.00 | 2 auf Lager | Ansehen |
| LS-VCM16K-80P-AL | 0.735x, Arbeitsabstand 230 mm, M72-mount | $1,929.00 | 2 auf Lager | Ansehen |
| LS-VCM16K-90-AL | 0.654x, Arbeitsabstand 208 mm, M72-mount | $2,099.00 | 5 auf Lager | Ansehen |
| LS-VCM16K-100-AL | 0.63x, WD 254 mm | $2,149.00 | 5 auf Lager | Ansehen |
| LS-VCM16K-110-AL | 0.528x, WD 251 mm | $2,459.00 | 2 auf Lager | Ansehen |
| LS-VCM16K-136-AL | 0.432x, WD 288 mm | $2,889.00 | 2 auf Lager | Ansehen |
| LS-VCM16K-150-AL | 0.392x, WD 301 mm | $3,129.00 | 5 auf Lager | Ansehen |
| LS-VCM16K-170-AL | 0.346x, WD 318 mm | $3,469.00 | 3 auf Lager | Ansehen |
| LS-VCM16K-190-AL | 0.311x, Arbeitsabstand 330 mm, M72-mount | $3,819.00 | 5 auf Lager | Ansehen |
| LS-VCM16K-240-AL | 0.245x, WD 410 mm | $4,669.00 | 3 auf Lager | Ansehen |
| LS-VCM16K-300-AL | 0.197x, Arbeitsabstand 465 mm, M72-mount | $5,699.00 Angebot | 2 auf Lager | Ansehen |
