Bitelezentrisches Objektiv für 35mm Full-Kameras (VCM35F-Serie)
Telezentrische Objektive

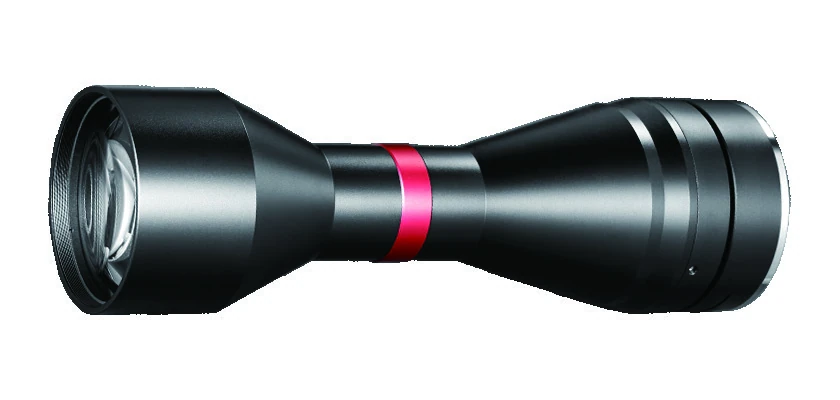

Bi-telezentrisches Objektiv für 35mm-Full-Kameras, 0.911x, Arbeitsabstand 128 mm (LS-VCM35F-48-AL)
Modell LS-VCM35F-48-AL
Bi-telezentrische Objektivserie für Sensoren bis 35 mm Vollformat (44 mm Dia.), F-Mount/Andere. Modelle sind nach dem Sichtfeld des Objekts (Dia. mm) benannt; jedes führt Vergrößerung, Arbeitsabstand, F-Zahl, MTF30, Schärfentiefe, Verzeichnung <0.1% und Telezentrizität <0.1° auf
Merkmale
- Matrix-Design mit extrem hoher Bildqualität
- Standard-Sichtfeld von 26 bis 240 mm, deckt fast alle industriellen Bildanwendungen ab
- Kompatibel mit allen Kameras C-mount von 1/2.5" bis 1.1" und F/M-Mount-Kameras von 4/3" bis 59 mm
- Mehr als 168 Standardtypen und hunderte von individuellen Artikeln
- Hervorragende Blendenzahl, hohe Telezentrizität, extrem niedrige Verzeichnung, sehr große Tiefenschärfe
- Jedes Objektiv wird mit einem Bildqualitätstestbericht geliefert
- Objektivfassung mit bequem einstellbarer Abstandshülse (AL)
- Matrix-Design mit extrem hoher Bildqualität
- Kompatibel mit allen C mount Kameras von 1/2.5" bis 1.1", und F/M-Mount-Kameras von 4/3" bis 59 mm
- Exzellente Blendenzahl, hohe Telezentrizität, extrem geringe Verzeichnung, sehr große Schärfentiefe
- Jedes VCM-Serie-Objektiv wird mit einem Bildqualitätstestbericht geliefert
- Optimiert für 4/3"~35mm F-Mount-Kameras
- Perfekt geeignet für 4K und 8K Zeilenkameras
- Sichtfeld reicht von 26mm bis 300mm
- Sehr hohe Auflösung, geringe Verzeichnung und homogene Bildqualität
- Konstante Vergrößerung über definierte Schärfentiefe
- Kundenspezifische Halterungen verfügbar.
Technische Daten
| Modell | LS-VCM35F-48-AL |
|---|---|
| Max. Sensorgröße (Ø mm) | 44(35mm) |
| Verzeichnung (% max) | <0.1 |
| Telezentrizität (max. Grad) | <0.1 |
| Anschluss | F-Mount/Andere |
| F/# | 16 |
| MTF30 (lp/mm) | >60 |
| Länge (mm) | 212 |
| Gewicht (kg) | 1.2 |
| Vergrößerung (x) | 0.911 |
| Arbeitsabstand (mm) | 128±2 |
| Schärfentiefe (mm) | ±3 |
| Sichtfeld auf 36.17x24.11with KAI29050 (mm x mm) | 39.7x26.4 |
| Sichtfeld (Ø mm) | 48 |
| Objekt-Bild-Abstand I/O (mm) | 389±3 |
| Sichtfeld mit 20.48mm mit Link-2K (mm x mm) | 22.4mm |
| Sichtfeld mit 28.67mm mit Link-4K (mm x mm) | 31.4mm |
| Sichtfeld mit 40.96mm mit Link-8K (mm x mm) | 44.9mm |
| Beste Blende (F/#) | 17.2 |
| Sichtfeld mit Link-2K (20.48 mm Sensor) (mm x mm) | 22.3mm |
| Sichtfeld mit Link-4K (28.67 mm Sensor) (mm x mm) | 31.2mm |
| Sichtfeld mit Link-8K (40.96 mm Sensor) (mm x mm) | 44.5mm |
| Sichtfeld mit 35mm Format (36.0x24.0 Sensor) (mm x mm) | 39.1x26.1 |
| Kompatible telezentrische LED-Beleuchtung | LS-VCL-48-XW-Y |
| Sensorformat | 35 mm Full Frame (44 mm Durchmesser) |
Anwendungen
- Industrielle Bildgebungsanwendungen (Standard-Sichtfeld 26 bis 240 mm)
Station vervollständigen
Der Konfigurator passt eine Kamera, ein Objektiv, eine Beleuchtung, eine Beleuchtungssteuerung und Kabel aufeinander und auf dieses Teil ab.
System konfigurieren AuswahlhilfeWeitere Größen in der Bi-telezentrisches-Objektiv-Serie für 35mm Full-Kameras (VCM35F Serie)
| Modell | Größe | Preis | Verfügbarkeit | Link |
|---|---|---|---|---|
| LS-VCM35F-42P-AL | 1.043x, Arbeitsabstand 118 mm, F-mount | $889.00 | 3 auf Lager | Ansehen |
| LS-VCM35F-26-AL | 1.503x, WD 72 mm | ab $999.00 | 11 auf Lager | Ansehen |
| LS-VCM35F-36-AL | 1.208x, WD 111 mm | ab $1,169.00 | 9 auf Lager | Ansehen |
| LS-VCM35F-80P-AL | 0.547x, Arbeitsabstand 230 mm, F-mount | $1,199.00 | 2 auf Lager | Ansehen |
| LS-VCM35F-42-AL | 1.035x, WD 119 mm | ab $1,279.00 | 8 auf Lager | Ansehen |
| LS-VCM35F-90-AL | 0.486x, Arbeitsabstand 208 mm, F-mount | $1,279.00 | 4 auf Lager | Ansehen |
| LS-VCM35F-100P-AL | 0.439x, Arbeitsabstand 238 mm, F-mount | $1,349.00 | 5 auf Lager | Ansehen |
| LS-VCM35F-48S-AL | 0.92x, WD 138 mm, F- oder Other-Mount | $1,379.00 | 4 auf Lager | Ansehen |
| LS-VCM35F-56-AL | 0.781x, WD 138 mm | ab $1,519.00 | 13 auf Lager | Ansehen |
| LS-VCM35F-64-AL | 0.686x, WD 187 mm | ab $1,649.00 | 11 auf Lager | Ansehen |
| LS-VCM35F-64P-AL | 0.682x, WD 159 mm | ab $1,649.00 | 8 auf Lager | Ansehen |
| LS-VCM35F-72-AL | 0.607x, WD 178 mm | ab $1,789.00 | 10 auf Lager | Ansehen |
| LS-VCM35F-80-AL | 0.546x, WD 229 mm | ab $1,929.00 | 13 auf Lager | Ansehen |
| LS-VCM35F-100-AL | 0.468x, WD 254 mm | ab $2,169.00 | 12 auf Lager | Ansehen |
| LS-VCM35F-110-AL | 0.392x, WD 251 mm | ab $2,479.00 | 11 auf Lager | Ansehen |
| LS-VCM35F-120-AL | 0.367x, WD 280 mm, F- oder Other-Mount | $2,609.00 | 5 auf Lager | Ansehen |
| LS-VCM35F-136-AL | 0.321x, WD 288 mm | ab $2,909.00 | 12 auf Lager | Ansehen |
| LS-VCM35F-150-AL | 0.292x, WD 301 mm | ab $3,129.00 | 11 auf Lager | Ansehen |
| LS-VCM35F-170-AL | 0.257x, WD 318 mm | ab $3,469.00 | 14 auf Lager | Ansehen |
| LS-VCM35F-190-AL | 0.23x, WD 330 mm, F- oder Other-Mount | $3,819.00 | 5 auf Lager | Ansehen |
| LS-VCM35F-240-AL | 0.182x, WD 410 mm | ab $4,669.00 | 10 auf Lager | Ansehen |
| LS-VCM35F-300-AL | 0.147x, WD 465 mm, F- oder Other-Mount | $5,699.00 Angebot | 2 auf Lager | Ansehen |
