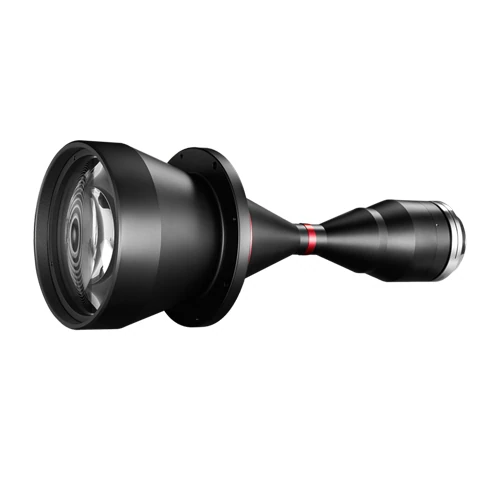

Bi-telezentrisches Objektiv für 59mm Kameras, 1.401x, Arbeitsabstand 118 mm, M72-mount (LS-VCM16K-42P-AL)
Modell LS-VCM16K-42P-AL
Serie bi-telezentrischer Objektive für Sensoren bis zu 16K Zeilen-Scan (59 mm Ø), F-Mount/Sonstige. Die Modelle sind nach Objekt-Sichtfeld (Ø mm) benannt; jedes listet Vergrößerung, Arbeitsabstand, F/#, MTF30, Schärfentiefe, Verzeichnung <0.1% und Telezentrizität <0.1°.
Merkmale
- Matrix-Design mit extrem hoher Bildqualität
- Standard-Sichtfeld von 26 bis 240 mm, deckt fast alle industriellen Bildanwendungen ab
- Kompatibel mit allen Kameras C-mount von 1/2.5" bis 1.1" und F/M-Mount-Kameras von 4/3" bis 59 mm
- Mehr als 168 Standardtypen und hunderte von individuellen Artikeln
- Hervorragende Blendenzahl, hohe Telezentrizität, extrem niedrige Verzeichnung, sehr große Tiefenschärfe
- Jedes Objektiv wird mit einem Bildqualitätstestbericht geliefert
- Objektivfassung mit bequem einstellbarer Abstandshülse (AL)
- Matrix-Design mit extrem hoher Bildqualität
- Kompatibel mit allen C mount Kameras von 1/2.5" bis 1.1", und F/M-Mount-Kameras von 4/3" bis 59 mm
- Exzellente Blendenzahl, hohe Telezentrizität, extrem geringe Verzeichnung, sehr große Schärfentiefe
- Jedes VCM-Serie-Objektiv wird mit einem Bildqualitätstestbericht geliefert
- Optimiert für hochpräzise Vision-Systeme mit bi-telezentrischem Design
- Qualitätsgarantie durch vollständigen Testbericht für jedes Objektiv
- Unterstützt 16K Zeilenabtast-Industrieobjektiv.
Technische Daten
| Modell | LS-VCM16K-42P-AL |
|---|---|
| Max. Sensorgröße (Ø mm) | 59(16K) |
| Verzeichnung (% max) | <0.1 |
| Telezentrizität (max. Grad) | <0.1 |
| Anschluss | F-Mount/Andere |
| Mag. | 1.401x |
| FOV | 42mm |
| Arbeitsabstand (mm) | 118±2 |
| Beste Blende (F/#) | 23 |
| MTF30 (lp/mm) | >58 |
| Schärfentiefe (mm) | ±1 |
| I/O-Länge (mm) | 411.4 |
| Sichtfeld mit Linescan-16K (57.34 mm Sensor) (mm x mm) | 40.92 |
| Länge (mm) | 281.4 |
| Gewicht (kg) | 1.70 |
Anwendungen
- Industrielle Bildgebungsanwendungen (Standard-Sichtfeld 26 bis 240 mm)
Der Konfigurator passt eine Kamera, ein Objektiv, eine Beleuchtung, eine Beleuchtungssteuerung und Kabel aufeinander und auf dieses Teil ab.
System konfigurieren AuswahlhilfeWeitere Größen in der Bi-telezentrischen Objektivreihe für 59mm Kameras (VCM16K Serie)
| Modell | Größe | Preis | Verfügbarkeit | Link |
|---|---|---|---|---|
| LS-VCM16K-26-AL | 2.264x, WD 72 mm | $999.00 | 4 auf Lager | Ansehen |
| LS-VCM16K-29-AL | 2.03x, Arbeitsabstand 45 mm, M72-mount | $1,049.00 | 4 auf Lager | Ansehen |
| LS-VCM16K-36-AL | 1.626x, WD 111 mm | $1,169.00 | 4 auf Lager | Ansehen |
| LS-VCM16K-42-AL | 1.396x, WD 119 mm | $1,279.00 | 3 auf Lager | Ansehen |
| LS-VCM16K-48-AL | 1.256x, WD 128 mm | $1,379.00 | 5 auf Lager | Ansehen |
| LS-VCM16K-56-AL | 1.051x, WD 138 mm | $1,519.00 | 2 auf Lager | Ansehen |
| LS-VCM16K-59-AL | 1x, Arbeitsabstand 85 mm, M72-mount | $1,569.00 | 2 auf Lager | Ansehen |
| LS-VCM16K-64-AL | 0.92x, WD 187 mm | $1,649.00 | 5 auf Lager | Ansehen |
| LS-VCM16K-64P-AL | 0.916x, WD 159 mm | $1,649.00 | 2 auf Lager | Ansehen |
| LS-VCM16K-72-AL | 0.817x, WD 178 mm | $1,789.00 | 2 auf Lager | Ansehen |
| LS-VCM16K-80-AL | 0.735x, WD 229 mm | $1,929.00 | 2 auf Lager | Ansehen |
| LS-VCM16K-80P-AL | 0.735x, Arbeitsabstand 230 mm, M72-mount | $1,929.00 | 2 auf Lager | Ansehen |
| LS-VCM16K-90-AL | 0.654x, Arbeitsabstand 208 mm, M72-mount | $2,099.00 | 5 auf Lager | Ansehen |
| LS-VCM16K-100-AL | 0.63x, WD 254 mm | $2,149.00 | 5 auf Lager | Ansehen |
| LS-VCM16K-110-AL | 0.528x, WD 251 mm | $2,459.00 | 2 auf Lager | Ansehen |
| LS-VCM16K-136-AL | 0.432x, WD 288 mm | $2,889.00 | 2 auf Lager | Ansehen |
| LS-VCM16K-150-AL | 0.392x, WD 301 mm | $3,129.00 | 5 auf Lager | Ansehen |
| LS-VCM16K-170-AL | 0.346x, WD 318 mm | $3,469.00 | 3 auf Lager | Ansehen |
| LS-VCM16K-190-AL | 0.311x, Arbeitsabstand 330 mm, M72-mount | $3,819.00 | 5 auf Lager | Ansehen |
| LS-VCM16K-240-AL | 0.245x, WD 410 mm | $4,669.00 | 3 auf Lager | Ansehen |
| LS-VCM16K-300-AL | 0.197x, Arbeitsabstand 465 mm, M72-mount | $5,699.00 Angebot | 2 auf Lager | Ansehen |
