Hintergrundbeleuchtungs-Serie, 12.4 mm hoch, 5-Pin-M12-Stecker A-codiert

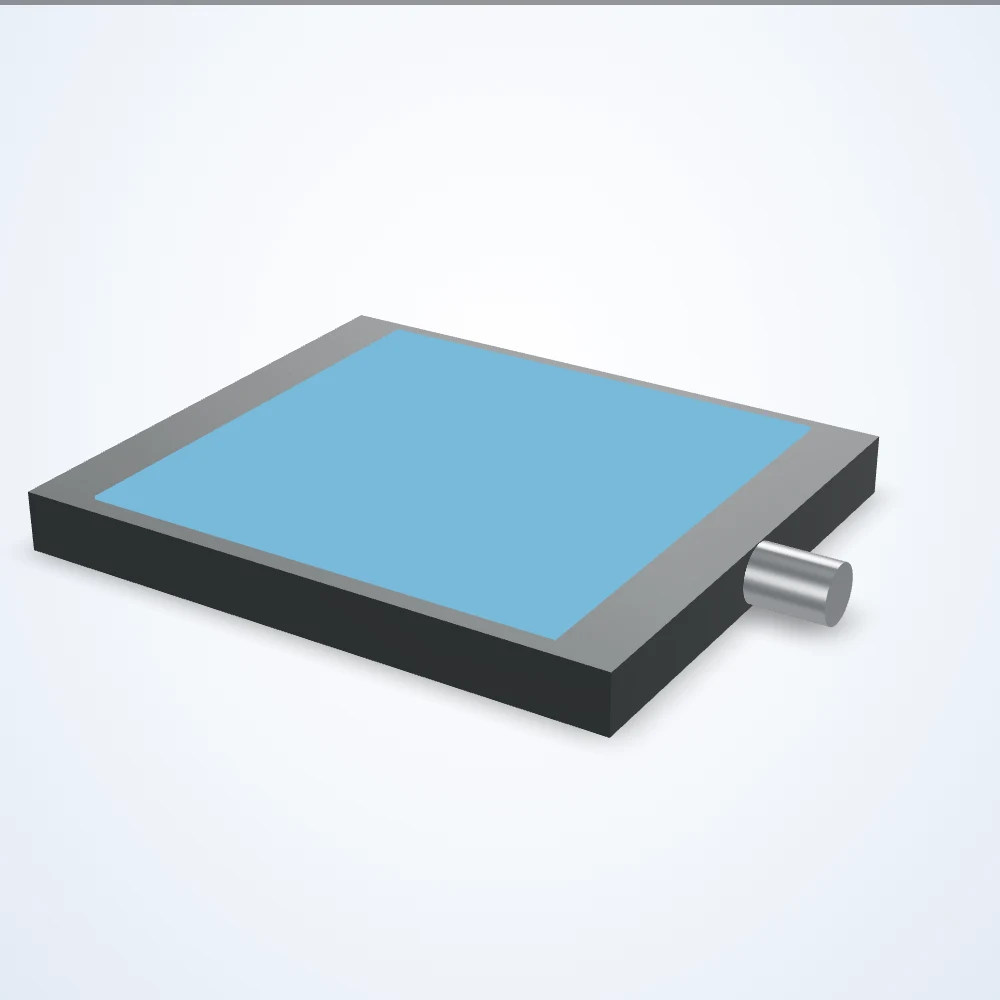

Dargestellte Illustration: das tatsächliche Produkt kann sich im Aussehen unterscheiden.
Hintergrundbeleuchtungen
Hintergrundbeleuchtung, 100.5 x 100.5 mm Leuchtfläche (LS-BKL-0507)
Modell LS-BKL-0507
LED-Hintergrundbeleuchtung für Silhouettenabbildung: Messung, Erkennung und Kantenprüfung, mit dem Teil zwischen Licht und Kamera. Beleuchtete Fläche 100.5 x 100.5 mm; 24 VDC-Versorgung; Anschluss: 5-Pin m12-Stecker männlich a-codiert. Farbe unten wählen (4 Konfigurationen) und Angebot anfordern.
Technische Daten
| Modell | LS-BKL-0507 |
|---|---|
| Objektiv / Strahlwinkel | Diffus |
| Beleuchtungslänge (mm) | 100.5 |
| Beleuchtungsbreite (mm) | 100.5 |
| Länge (mm) | 126.5 |
| Breite (mm) | 109 |
| Höhe (mm) | 12.4 |
| Spannung | 24 VDC |
| Anschluss | 5 Pin M12 männlich A-Coded |
| Anschluss an der Lichtquelle | Steckerfertig |
| Treiber inklusive | Enthalten |
| Treiberposition | Intern |
| Intensitätssteuerung | Analogspannung |
| Betriebsarten | Daueran, Daueran – Dimmbar, Überstrom-Blitz, Blitz, Blitz – Dimmbar |
| Strobe-Trigger-Eingang | NPN-Trigger, PNP-Trigger |
| Betriebstemperatur | 10 bis 40 °C |
| IP-Schutzart | IP50 |
| Gehäuse | Aluminium |
| Montage | T-Schlitz-Kanäle, Gewindebohrungen |
| Kollimiert | Kollimiert |
| Daisy Chain | Nein |
| Diffus | Diffus |
| Direktanschluss | Nein |
| Max. Strobe-Überstrom | 5000 mA |
| Max. Strobe-Überstrom-Eingangsleistung | 120 W |
| Maximaler Dauerstrom (mA) | 500 |
| Maximaler Strom (Überstrom-Strobe) (mA) | 5000 |
| Maximales Tastverhältnis (%) | 100 |
| Maximale Eingangsleistung im Dauerbetrieb (W) | 12 |
| Maximale Eingangsleistung bei Überstrom-Strobe (W) | 120 |
| Maximale Überstrom-Strobe-Dauer (ms) | 50 |
| Maximale Überstrom-Blitzzyklus (%) | 10 |
| Maximale Überstrom-Stroboskop-Frequenz (Hz) | 4000 |
| Maximale Überstrom-Strobe-Latenz (µs) | 6 |
| Maximaler Stroboskopstrom (mA) | 500 |
| Maximale Blitzdauer (ms) | Keine Begrenzung |
| Maximales Stroboskop-Tastverhältnis (%) | 100 |
| Maximale Stroboskopfrequenz (Hz) | 4000 |
| Maximale Stroboskop-Eingangsleistung (W) | 12 |
| Maximale Stroboskop-Latenz (µs) | 10 |
| Minimale Überstrom-Stroboskopdauer (µs) | 30 |
| Minimale Stroboskopdauer (µs) | 30 |
| NPN-Triggerstrom (mA) | 12 |
| NPN-Trigger-Spannung (V) | < 1 VDC |
| PNP-Trigger-Strom (mA) | 13.4 |
| PNP-Trigger-Spannung (V) | 3.3-24 VDC |
| Polarisiert | Nicht polarisiert |
| Lagertemperatur | -20 bis 70 °C |
| Konformität | CE, CSA, FCC, IEC 62471, KCC, REACH, RoHS, UL, UL 61010, WEEE |
