Obiettivi telecentrici

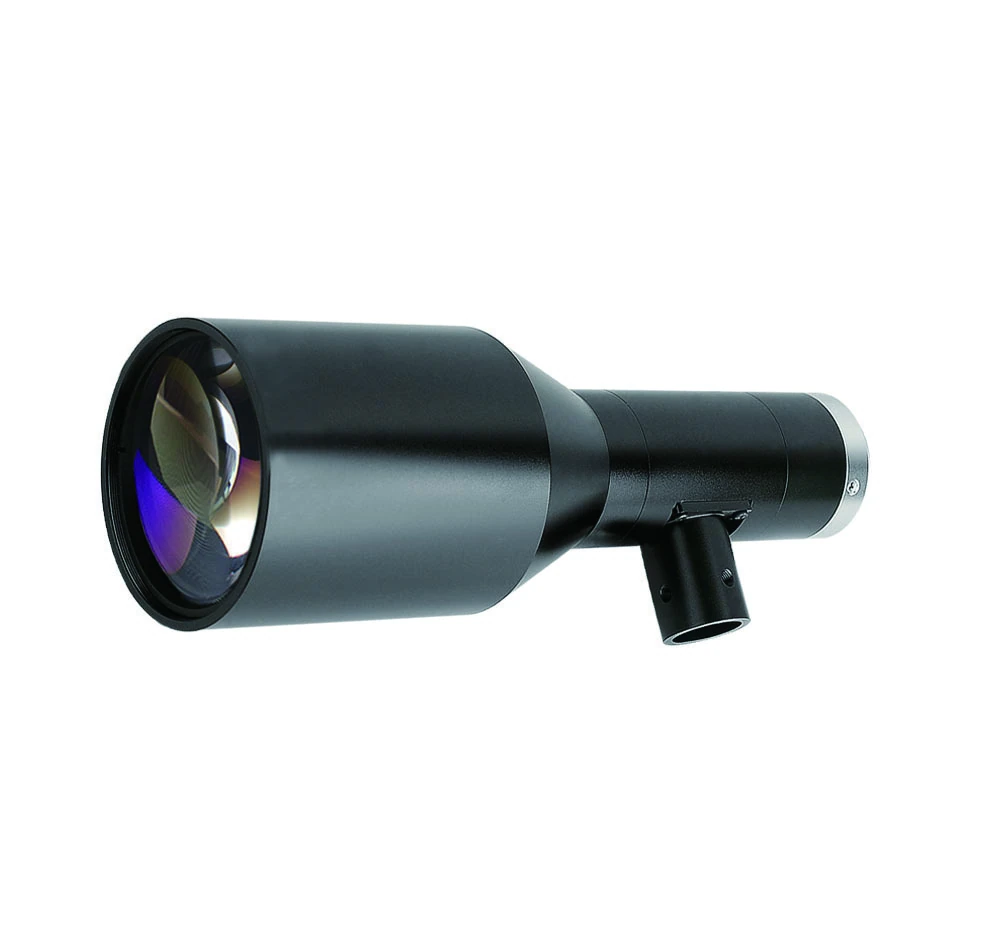

Obiettivo telecentrico per ispezione AOI, Dd 110-220 mm, 1.5x, Dd 110 mm, 1.1", C-Mount (LS-VWK15-110C-111)
Modello LS-VWK15-110C-111
Grandi area di bersaglio, obiettivi telecentrici lato oggetto ad alta risoluzione per AOI: grande campo visivo con basso ingrandimento e lunga distanza di lavoro, supporta telecamere ad alta velocità fino alla classe 1.1" 12M.
Caratteristiche
- Distanza di lavoro 110 - 220 mm
- C-mount
- Versioni illuminazione coassiale (C nel codice del modello)
- Largo FOV con basso ingrandimento
- Lunga distanza di lavoro, facile per il design di illuminazione e assegnazione oggetti
- Alta precisione, bassa distorsione, alta telecentricità, supporta telecamere ad alta velocità di classe 1.1" 12M
- Ottimizzato per applicazioni AOI e di posizionamento
- Design meccanico robusto, con alta resistenza agli urti
- Eccellente imaging centrale e periferico
- Ampiamente utilizzato nel posizionamento visivo ad alta precisione e in altre applicazioni.
Specifiche
| Modello | LS-VWK15-110C-111 |
|---|---|
| Attacco | C-Mount |
| Dimensione massima del sensore (diam. mm) | 18.0(1.1") |
| F/# | 10 |
| MTF30 (lp/mm) | >78 |
| Distorsione (% max) | <0.1 |
| Telecentricità (gradi max) | <0.1 |
| Lunghezza (mm) | 128.8 |
| Illuminazione coassiale | YES |
| Ingrandimento (x) | 1.5 |
| Distanza di lavoro (mm) | 110±2 |
| Profondità di campo (mm) | ±0.35@F20 |
| Migliore apertura (F/#) | 10 |
| Lunghezza I/O (mm) | 256±2 |
| Campo visivo con IMX253 (sensore 14.19x10.38) (mm x mm) | 9.5x6.9 |
| Diaframma | No |
| Formato sensore | 1.1" |
| Peso di spedizione | 0.57 kg |
Applicazioni
- ispezione AOI
- Posizionamento
Compatibile con questo componente
Telecamere compatibili con questo obiettivo
- Telecamera a scansione area, 5.0 MP, GigE, Colore (LS-CR050-23GC)$149.00 · Acquista ora
- Telecamera a scansione area GigE, serie C, 4.2 MP, GigE, Colore/Mono (LS-MV-C404RC-GE/M)$149.00 · Acquista ora
- USB3.0 telecamera a scansione area, 2.5 MP, USB3, Colore/Mono (LS-MV-231UC/M170-GS)$179.00 · Acquista ora
- USB3.0 telecamera su scheda / modulo, 0.3 MP, USB3, Colore/Mono (LS-BL-AU33GC/M)$179.00 · Acquista ora
- USB3.0 telecamera su scheda / modulo, 1.3 MP, USB3, Colore (LS-BL-AU133GC/M-B)$179.00 · Acquista ora
- GigE telecamera su scheda / modulo, 20 MP, GigE, Colore (LS-BL-2000RC/M-GE-CS) con un anello da 5 mm C-CS$209.00 · Acquista ora
Adattatori
- Anello adattatore da C a CS mount, altezza 1 mm (LS-C-CS-1) per CS-mount telecamere$39.00 · Acquista ora
- Anello adattatore da C a CS mount, altezza 10 mm (LS-C-CS-10) per CS-mount telecamere$39.00 · Acquista ora
Altre misure nella serie obiettivo telecentrico per ispezione AOI, WD 110-220 mm
| Modello | Dimensioni | Prezzo | Disponibilità | Link |
|---|---|---|---|---|
| LS-VWK30-110-111 | 3x, DFO 110 mm, 1.1", C-Mount | $639.00 | 2 disponibili in magazzino | Veda |
| LS-VWK30-110C-111 | 3x, DFO 110 mm, 1.1", C-Mount | $639.00 | 4 disponibili in magazzino | Veda |
| LS-VWK20-110-111 | 2x, DFO 110 mm, 1.1", C-Mount | $679.00 | 3 disponibili in magazzino | Veda |
| LS-VWK20-110C-111 | 2x, DFO 110 mm, 1.1", C-Mount | $679.00 | 2 disponibili in magazzino | Veda |
| LS-VWK15-110-111 | 1.5x, DFO 110 mm, 1.1", C-Mount | $719.00 | 3 disponibili in magazzino | Veda |
| LS-VWK10-110-111 | 1x, DFO 110 mm, 1.1", C-Mount | $799.00 | 3 disponibili in magazzino | Veda |
| LS-VWK10-110C-111 | 1x, DFO 110 mm, 1.1", C-Mount | $799.00 | 4 disponibili in magazzino | Veda |
| LS-VWK055-220-110 | 0.55x, DFO 220 mm, 1", C-Mount | $959.00 | 3 disponibili in magazzino | Veda |
| LS-VWK03-180-118 | 0.3x, DFO 180 mm, 1/1.8", C-Mount | $969.00 | 2 disponibili in magazzino | Veda |
| LS-VWK05-220-110 | 0.5x, DFO 220 mm, 1", C-Mount | $999.00 | 4 disponibili in magazzino | Veda |
| LS-VWK05-220C-110 | 0.5x, DFO 220 mm, 1", C-Mount | $999.00 | 5 disponibili in magazzino | Veda |
| LS-VWK03-180-230 | 0.3x, DFO 180 mm, 2/3", C-Mount | $1,039.00 | 5 disponibili in magazzino | Veda |
| LS-VWK03-180C-230 | 0.3x, DFO 180 mm, 2/3", C-Mount | $1,039.00 | 2 disponibili in magazzino | Veda |
| LS-VWK03-220-230 | 0.3x, DFO 220 mm, 2/3", C-Mount | $1,039.00 | 5 disponibili in magazzino | Veda |
| LS-VWK03-220C-230 | 0.3x, DFO 220 mm, 2/3", C-Mount | $1,039.00 | 2 disponibili in magazzino | Veda |
| LS-VWK05-110-111 | 0.5x, DFO 110 mm, 1.1", C-Mount | $1,039.00 | 5 disponibili in magazzino | Veda |
| LS-VWK022-200-118 | 0.22x, DFO 200 mm, 1/1.8", C-Mount | $1,109.00 | 5 disponibili in magazzino | Veda |
| LS-VWK0367-220-110 | 0.367x, DFO 220 mm, 1", C-Mount | $1,159.00 | 5 disponibili in magazzino | Veda |
| LS-VWK0345-220-110 | 0.345x, DFO 220 mm, 1", C-Mount | $1,199.00 | 2 disponibili in magazzino | Veda |
| LS-VWK022-200-230 | 0.22x, DFO 200 mm, 2/3", C-Mount | $1,219.00 | 2 disponibili in magazzino | Veda |
| LS-VWK022-220-230-AL | 0.22x, DFO 220 mm, 2/3", C-Mount | $1,219.00 | 5 disponibili in magazzino | Veda |
| LS-VWK014-190-125 | 0.14x, DFO 190 mm, 1/2.5", C-Mount | $1,249.00 | 2 disponibili in magazzino | Veda |
| LS-VWK0275-220-111 | 0.275x, DFO 220 mm, 1.1", C-Mount | $1,439.00 | 5 disponibili in magazzino | Veda |
| LS-VWK0246-220-111 | 0.246x, DFO 220 mm, 1.1", C-Mount | $1,549.00 | 5 disponibili in magazzino | Veda |
Vedi tutti i 27 modelli nella serie obiettivo telecentrico per ispezione AOI, WD 110-220 mm
