Obiettivi telecentrici

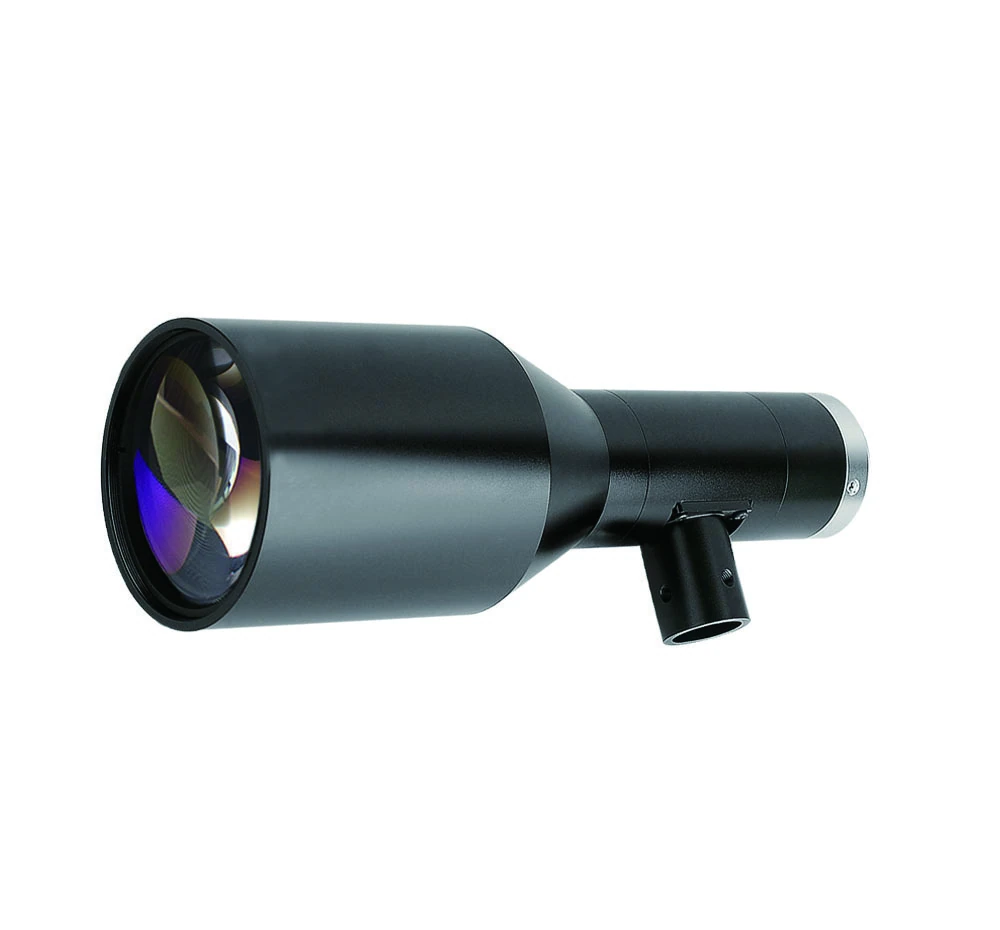

Obiettivo telecentrico per ispezione AOI, Dd 110-220 mm, 0.5x, Dd 220 mm, 1", C-Mount (LS-VWK05-220C-110)
Modello LS-VWK05-220C-110
Grandi area di bersaglio, obiettivi telecentrici lato oggetto ad alta risoluzione per AOI: grande campo visivo con basso ingrandimento e lunga distanza di lavoro, supporta telecamere ad alta velocità fino alla classe 1.1" 12M.
Caratteristiche
- Distanza di lavoro 110 - 220 mm
- C-mount
- Versioni illuminazione coassiale (C nel codice del modello)
- Largo FOV con basso ingrandimento
- Lunga distanza di lavoro, facile per il design di illuminazione e assegnazione oggetti
- Alta precisione, bassa distorsione, alta telecentricità, supporta telecamere ad alta velocità di classe 1.1" 12M
- Ottimizzato per applicazioni AOI e di posizionamento
- Design meccanico robusto, con alta resistenza agli urti
- Eccellente imaging centrale e periferico
- Ampiamente utilizzato nel posizionamento visivo ad alta precisione e in altre applicazioni.
Specifiche
| Modello | LS-VWK05-220C-110 |
|---|---|
| Attacco | C-Mount |
| Dimensione massima del sensore (diam. mm) | 16.0(1") |
| F/# | 8 |
| MTF30 (lp/mm) | >110 |
| Distorsione (% max) | <0.1 |
| Telecentricità (gradi max) | <0.1 |
| Lunghezza (mm) | 205.7 |
| Illuminazione coassiale | YES |
| Ingrandimento (x) | 0.5 |
| Distanza di lavoro (mm) | 220±3 |
| Profondità di campo (mm) | ±2.5@F16 |
| Migliore apertura (F/#) | 8 |
| Lunghezza I/O (mm) | 443±3 |
| Campo visivo con KAI-04050 (sensore 12.85x9.64) (mm x mm) | 25.7x19.3 |
| Campo visivo con CMV4000 (sensore 11.26x11.26) (mm x mm) | 22.5x22.5 |
| Campo visivo con ICX674/694/814 (sensore 12.50x10.0) (mm x mm) | 25.0x20.0 |
| Diaframma | No |
| Formato sensore | 1" |
| Peso di spedizione | 0.77 kg |
Applicazioni
- ispezione AOI
- Posizionamento
