Obiettivi telecentrici

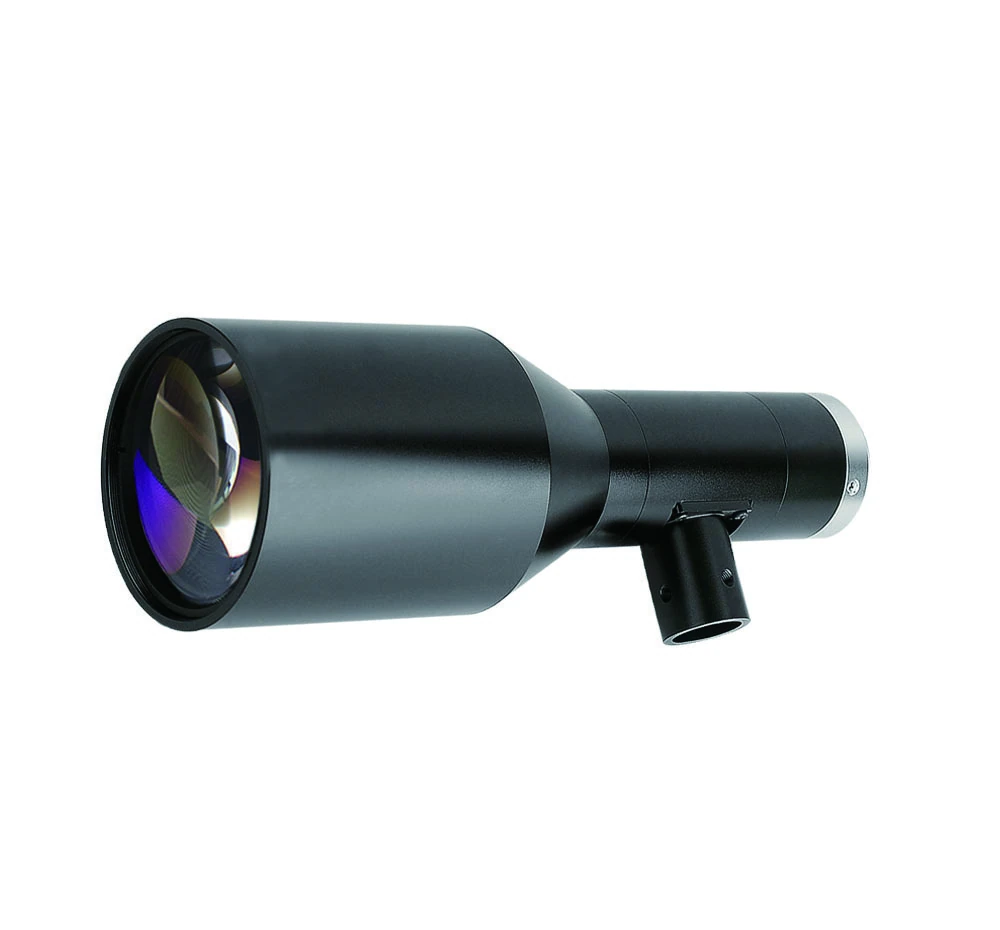

Obiettivo telecentrico per ispezione AOI, Dd 110-220 mm, 0.3x, Dd 220 mm, 2/3", C-Mount (LS-VWK03-220C-230)
Modello LS-VWK03-220C-230
Grandi area di bersaglio, obiettivi telecentrici lato oggetto ad alta risoluzione per AOI: grande campo visivo con basso ingrandimento e lunga distanza di lavoro, supporta telecamere ad alta velocità fino alla classe 1.1" 12M.
Caratteristiche
- Distanza di lavoro 110 - 220 mm
- C-mount
- Versioni illuminazione coassiale (C nel codice del modello)
- Largo FOV con basso ingrandimento
- Lunga distanza di lavoro, facile per il design di illuminazione e assegnazione oggetti
- Alta precisione, bassa distorsione, alta telecentricità, supporta telecamere ad alta velocità di classe 1.1" 12M
- Ottimizzato per applicazioni AOI e di posizionamento
- Design meccanico robusto, con alta resistenza agli urti
- Eccellente imaging centrale e periferico
- Ampiamente utilizzato nel posizionamento visivo ad alta precisione e in altre applicazioni.
Specifiche
| Modello | LS-VWK03-220C-230 |
|---|---|
| Attacco | C-Mount |
| Dimensione massima del sensore (diam. mm) | 11.0(2/3") |
| F/# | 13.6 |
| MTF30 (lp/mm) | >63 |
| Distorsione (% max) | <0.1 |
| Telecentricità (gradi max) | <0.1 |
| Lunghezza (mm) | 167.7 |
| Illuminazione coassiale | YES |
| Ingrandimento (x) | 0.3 |
| Distanza di lavoro (mm) | 220±3 |
| Profondità di campo (mm) | ±9.7@F22 |
| Migliore apertura (F/#) | 13.6 |
| Lunghezza I/O (mm) | 405±3 |
| Campo visivo con ICX625/655 (sensore 8.47x7.1) (mm x mm) | 28.2x23.7 |
| Diaframma | No |
| Formato sensore | 2/3" |
| Peso di spedizione | 0.81 kg |
Applicazioni
- ispezione AOI
- Posizionamento
Compatibile con questo componente
Telecamere compatibili con questo obiettivo
- Telecamera a scansione area, 5.0 MP, GigE, Colore (LS-CR050-23GC)$149.00 · Acquista ora
- USB3.0 telecamera a scansione area, 2.5 MP, USB3, Colore/Mono (LS-MV-231UC/M170-GS)$179.00 · Acquista ora
- USB3.0 telecamera su scheda / modulo, 0.3 MP, USB3, Colore/Mono (LS-BL-AU33GC/M)$179.00 · Acquista ora
- USB3.0 telecamera su scheda / modulo, 1.3 MP, USB3, Colore (LS-BL-AU133GC/M-B)$179.00 · Acquista ora
- Telecamera a scansione area, 6.3 MP, GigE, Colore (LS-CR060-18GC)$219.00 · Acquista ora
- Telecamera a scansione area USB3.0, 8.3 MP, USB3, Colore (LS-MV-836UC50-RS)$269.00 · Acquista ora
Adattatori
- Anello adattatore da C a CS mount, altezza 1 mm (LS-C-CS-1) per CS-mount telecamere$39.00 · Acquista ora
- Anello adattatore da C a CS mount, altezza 10 mm (LS-C-CS-10) per CS-mount telecamere$39.00 · Acquista ora
Altre misure nella serie obiettivo telecentrico per ispezione AOI, WD 110-220 mm
