Telecamere a livello di scheda

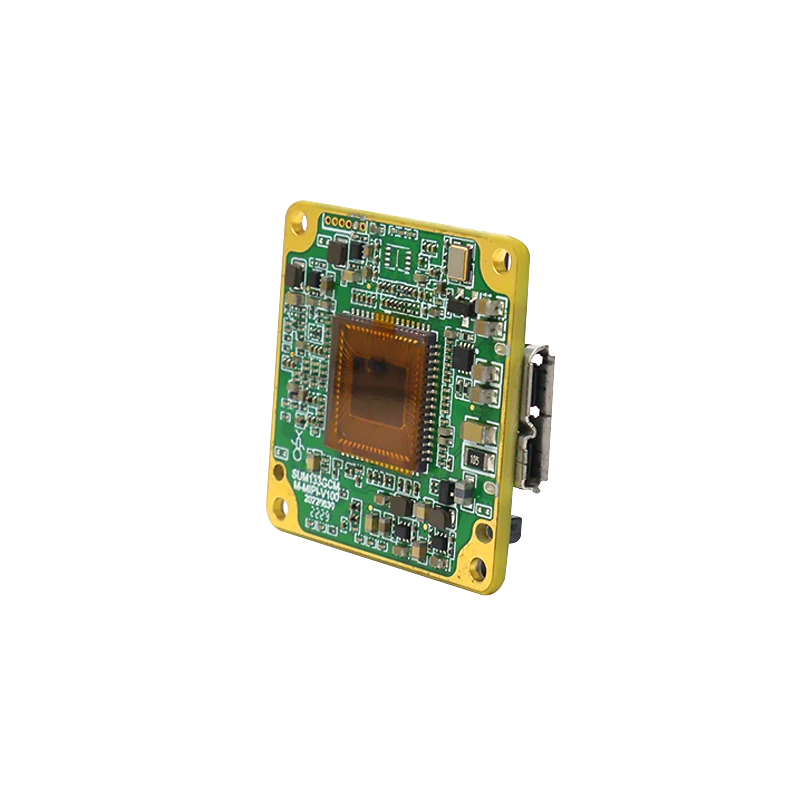

USB3.0 telecamera su scheda / modulo, 1.3 MP, USB3, Colore (LS-BL-AU133GC/M-B)
Modello LS-BL-AU133GC/M-B
Moduli a scheda singola USB3.0 progettati per essere compatibili con gli standard USB3 Vision e GenICam e con LabVIEW, Halcon, VisionPro e altri software visione mainstream. Applicabili nell'elettronica, semiconduttori, automazione industriale, alimentare e bevande, imballaggio medico e misurazione immagini.
Caratteristiche
- Progettazione su scheda singola, dimensioni ridotte, ultra sottile
- L'integrazione nel sistema embedded è più comoda e integrata
- Supporta l'output in formato senza perdita di 16bit livelli di grigio e 48bit colori
- Multipli opzioni: scheda singola / interfaccia C / interfaccia M12
- IO programmabile, supporta trigger esterno e fotografia sincrona con flash
- Supporta PC Linux e ARM Linux, integrabile in dispositivi embedded
- Compatibile con i protocolli di visione; funziona con Halcon, VisionPro, LabVIEW e altri software di visione
- Include IO programmabile.
- Supporta l'uscita in formato senza perdita mono 16bit e a colori 48bit.
- Disponibili diverse opzioni: scheda singola, interfaccia C, interfaccia M12.
- Supporta sistemi Linux per PC e sistemi Linux ARM.
- Compatibile con protocollo Vision e altri software di visione di altre marche.
Specifiche
| Modello | LS-BL-AU133GC/M-B |
|---|---|
| Modalità di acquisizione | Trigger continuo / trigger morbido / trigger rigido |
| Cache del frame | 128MB |
| Dati definiti dall'utente | 2KB |
| Interfaccia obiettivo | Veneer (scheda nuda) / C-Mount / M12 |
| Alimentatore | 5V |
| Peso | Veneer: <10g; C-Mount/M12-Mount: <30g |
| Dimensione complessiva | C-Mount/M12-Mount: 35x35x8.6mm (senza supporto per obiettivo e interfaccia esterna); Veneer: 32.5x32.5x1.6mm (senza sensore e interfaccia esterna) |
| Protocollo standard visivo | USB3.0Vision, GenICam |
| Interfaccia dati | USB3.0 MicroB |
| Sistema operativo | WIINXP, WIN7/8/10 32@64 Bit system, driver Linux e arm linux, driver per piattaforma Android, sistema Mac OS |
| Driver | Componente DirectShow Componente Halcon speciale Componente LabVIEW speciale Driver OCX Componente Twain |
| Pacchetto linguaggio di programmazione | C/C++/C#/VB6/VB.NET/Delphi/BCB/Python/Java |
| Temperatura di funzionamento @ umidità | 0~50℃ @ 20%~80% (senza condensa) |
| Temperatura di conservazione @ umidità | -30~60℃ @ 20%~95% (senza condensa) |
| Altre funzioni | Supporta ROI di qualsiasi dimensione con risoluzione personalizzata, regolazione di contrasto e gamma, regolazione della saturazione, correzione del bilanciamento del bianco, correzione del livello del nero, correzione personalizzata delle coordinate del punto morto, accelerazione dell'elaborazione immagine ISP, riduzione del rumore 3D, tabella LUT personalizzata, regolazione della frequenza dei fotogrammi, nome personalizzato della fotocamera, ecc. |
| GPIO | 2 I/O bidirezionale, ogni I/O ha funzione di ingresso o uscita, che può essere configurata come ingresso/uscita/trigger/flash nel controllo I/O |
| Opzioni di suffisso | T-B: modulo (scheda nuda), Consigliato; -T-C: C-Mount, Consigliato; -T-M: M12-Mount, Consigliato |
| Disposizione dei pin del connettore (Porta A) | 1 Rosso NC; 2 Nero GND (porta comune GPIO); 3 Giallo GPIO1+ (IO bidirezionale 1, trigger predefinito); 4 Verde GPIO2+ (IO bidirezionale 2, modalità flash predefinita) |
| Pixel effettivi | 1.3MP |
| Sensore | CMOS |
| Otturatore | Globale |
| Risoluzione massima | 1280x1024 |
| Dimensione pixel | 4 μm BSI |
| Frequenza fotogrammi (FPS) | 221.25 |
| Dimensioni bersaglio | 1/2.7" |
| Guadagno massimo | 6 |
| Intervallo tempo di esposizione (ms) | 0.0043~35.2 |
| Colore | Colore |
| Sensore | 1/2.7"CMOS |
| Colore/Mono | Colore/Mono |
| Risoluzione | 1.3MP |
| Frequenza di fotogrammi | [email protected] |
| Larghezza del pixel in uscita | 8 bits |
| Sensibilità | 8V/Lux·s |
| Tempo di esposizione (ms) | 0.0043~35.2 |
| Larghezza AD | 10bit |
| Frame buffer | 128MB |
| Dati personalizzati della telecamera | 2KB |
| Formato uscita video | Bayer BG 8bit / Monocromatico 8bit |
| Modalità trigger | Continuo/attivato dal software/attivato dal hardware |
| SNR | 40dB |
| Attacco obiettivo | B |
| Alimentazione | <2W |
| Dimensioni | 35x36.8x27.9mm (escludendo la base dell'obiettivo e l'interfaccia del guscio posteriore) |
| Temperatura | Temperatura di lavoro: 0~50° Temperatura di conservazione: -30~60° |
| Driver | Componente Directshow Componente dedicato Halcon Componente dedicato Labview Driver OCX Componente TWAIN |
| Pacchetto linguaggio di programmazione | Supporta risoluzione personalizzata di dimensioni arbitrarie ROI, regolazione del contrasto e gamma, regolazione della saturazione, correzione del bilanciamento del bianco, correzione del livello nero, correzione personalizzata dei punti morti, accelerazione del processamento delle immagini ISP, riduzione del rumore 3D, tabella LUT personalizzata, regolazione del tasso di fotogrammi, nome personalizzato della telecamera e molto altro |
| Mono / Colore | Colore |
| Tensione | 5V |
Applicazioni
- Elettronica
- Semiconduttore
- Automazione industriale
- Alimenti e bevande
- Confezionamento medico
- Misurazione di immagini
