Obiettivi telecentrici

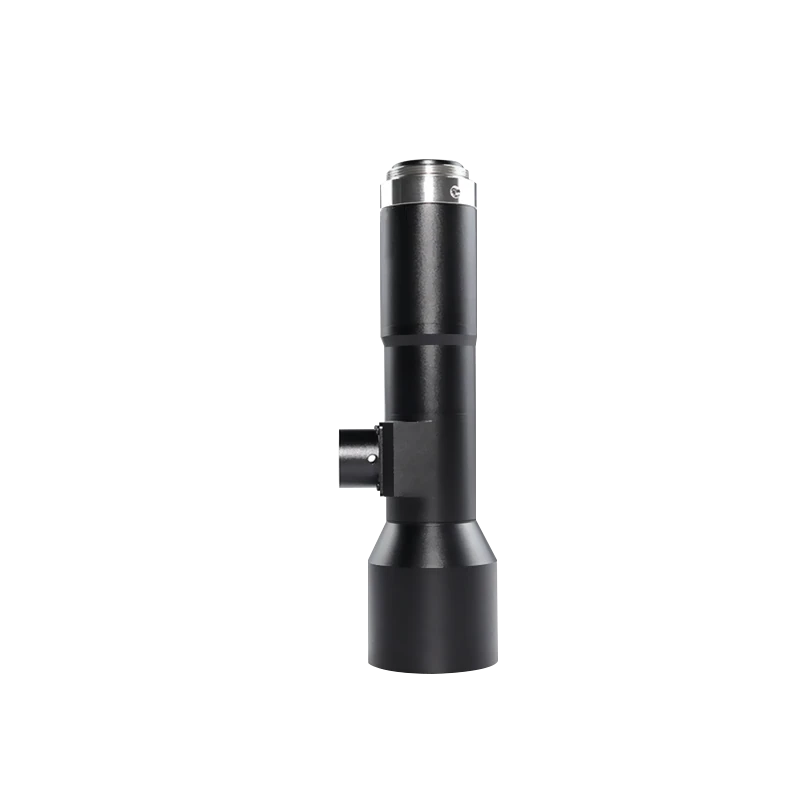

Obiettivo bi-telecentrico per sensore 1.1", 1.5x, DFO 110 mm, C-mount (LS-HF110-15X11C)
Modello LS-HF110-15X11C
Obiettivo bi-telecentrico C-mount per fotocamere con target 1.1" (dia. 19.5 mm), con percorso ottico telecentrico bilaterale a distorsione ultra-bassa, ampia profondità di campo e errore di misura hardware inferiore a 0.3 pixel su tutto il campo visivo.
Caratteristiche
- Supporto massimo per una telecamera frontale 1.1" dia. 19.5 mm
- Eccellente percorso ottico telecentrico bilaterale, design a bassissima distorsione
- Design con grande profondità di campo per prodotti di imaging con grandi differenze di altezza
- Regolazione ad alta precisione: errore di misura hardware nel campo visivo totale < 0.3 pixel
- Struttura di fissaggio leggera progettata per funzionare stabilmente ad alta velocità
- 25 milioni di pixel
- Versione coassiale disponibile (suffisso C, LS-HF110-1X11C)
- Distanza di lavoro 178mm, ingrandimento 0.4X, profondità di campo 3.5mm, distorsione TV<0.02%.
- Elimina parallasse e distorsione .
- Costruzione metallica compatta; rivestimento multistrato; l'ingrandimento non cambia rispetto alla profondità.
- Adatto alla misurazione di parti meccaniche, ispezione di componenti elettronici, ispezione del vetro e altre applicazioni speciali.
Specifiche
| Modello | LS-HF110-15X11C |
|---|---|
| Attacco | C |
| Dimensione del sensore | 1.1" dia.18.5mm (tabella); testo: 1.1" diam. 19.5 mm superficie del bersaglio |
| Risoluzione | 25 milioni di pixel |
| Tipo | Obiettivo telecentrico per illuminazione coassiale |
| Ingrandimento | 1.5 |
| DOF | 0.4mm |
| F/NO | F11 |
| MTF>0.3 (LP/mm) | 120 |
| Grado di telecentricità | <0.1° |
| Distorsione | <0.1% |
| Distanza massima di visione | 12.3mm |
| Materiale principale | Lega di Alluminio + Vetro ottico |
| Design personalizzato | Supportato |
| Formato sensore | 1.1"dia. 18.5mm |
| Distanza di lavoro (mm) | 110 |
| Apertura | F11 |
| Peso di spedizione | 0.60 kg |
Applicazioni
- Prodotti per imaging con grandi differenze di altezza (grande profondità di campo)
Compatibile con questo componente
Telecamere compatibili con questo obiettivo
- Telecamera a scansione area, 5.0 MP, GigE, Colore (LS-CR050-23GC)$149.00 · Acquista ora
- Telecamera a scansione area GigE, serie C, 4.2 MP, GigE, Colore/Mono (LS-MV-C404RC-GE/M)$149.00 · Acquista ora
- USB3.0 telecamera a scansione area, 2.5 MP, USB3, Colore/Mono (LS-MV-231UC/M170-GS)$179.00 · Acquista ora
- USB3.0 telecamera su scheda / modulo, 0.3 MP, USB3, Colore/Mono (LS-BL-AU33GC/M)$179.00 · Acquista ora
- USB3.0 telecamera su scheda / modulo, 1.3 MP, USB3, Colore (LS-BL-AU133GC/M-B)$179.00 · Acquista ora
- GigE telecamera su scheda / modulo, 20 MP, GigE, Colore (LS-BL-2000RC/M-GE-CS) con un anello da 5 mm C-CS$209.00 · Acquista ora
Adattatori
- Anello adattatore da C a CS mount, altezza 1 mm (LS-C-CS-1) per CS-mount telecamere$39.00 · Acquista ora
- Anello adattatore da C a CS mount, altezza 10 mm (LS-C-CS-10) per CS-mount telecamere$39.00 · Acquista ora
Altre dimensioni nella serie Bi-obiettivo telecentrico per sensore 1.1" (serie X11)
| Modello | Dimensioni | Prezzo | Disponibilità | Link |
|---|---|---|---|---|
| LS-HF110-15X11 | 1.5x, DFO 110 mm, 1.1", C-mount | $719.00 | 5 disponibili in magazzino | Veda |
| LS-HF110-1X11 | 1x, DFO 110 mm, 1.1", C-mount | $799.00 | 4 disponibili in magazzino | Veda |
| LS-HF110-1X11C | 1x, DFO 110 mm, 1.1", C-mount | $799.00 | 2 disponibili in magazzino | Veda |
| LS-HF220-1X11 | 1x, DFO 220 mm, 1.1", C-mount | $799.00 | 2 disponibili in magazzino | Veda |
| LS-HF110-08X11 | 0.8x, DFO 110 mm, 1.1", C-mount | $859.00 | 4 disponibili in magazzino | Veda |
| LS-HF220-08X11 | 0.8x, DFO 220 mm, 1.1", C-mount | $859.00 | 2 disponibili in magazzino | Veda |
| LS-HF110-07X11 | 0.7x, DFO 110 mm, 1.1", C-mount | $899.00 | 2 disponibili in magazzino | Veda |
| LS-HF220-06X11 | 0.6x, DFO 190 mm, 1.1", C-mount | $959.00 | 4 disponibili in magazzino | Veda |
| LS-HF110-052X11 | 0.52x, DFO 110 mm, 1.1", C-mount | $1,019.00 | 4 disponibili in magazzino | Veda |
| LS-HF220-05X11 | 0.5x, DFO 220 mm, 1.1", C-mount | $1,039.00 | 2 disponibili in magazzino | Veda |
| LS-HF190-06X11 | 0.6x, WD 190 mm, 1.1" | $1,059.00 | 3 disponibili in magazzino | Veda |
| LS-HF178-04X11 | 0.4x, DFO 178 mm, 1.1", C-mount | $1,159.00 | 2 disponibili in magazzino | Veda |
| LS-HF65-05X11 | 0.5x, WD 65 mm, 1.1" | $1,159.00 | 2 disponibili in magazzino | Veda |
| LS-HF178-0345X11 | 0.345x, DFO 178 mm, 1.1", C-mount | $1,259.00 | 2 disponibili in magazzino | Veda |
| LS-HF200-03X11 | 0.3x, DFO 200 mm, 1.1", C-mount | $1,369.00 | 5 disponibili in magazzino | Veda |
| LS-HF200-0275X11 | 0.275x, DFO 200 mm, 1.1", C-mount | $1,439.00 | 5 disponibili in magazzino | Veda |
| LS-HF230-025X11 | 0.25x, DFO 230 mm, 1.1", C-mount | $1,529.00 | 5 disponibili in magazzino | Veda |
| LS-HF200-022X11 | 0.22x, DFO 200 mm, 1.1", C-mount | $1,659.00 | 5 disponibili in magazzino | Veda |
| LS-HF250-02X11 | 0.2x, DFO 250 mm, 1.1", C-mount | $1,769.00 | 3 disponibili in magazzino | Veda |
| LS-HF230-0172X11 | 0.172x, DFO 230 mm, 1.1", C-mount | $1,969.00 | 3 disponibili in magazzino | Veda |
| LS-HF250-0153X11 | 0.153x, DFO 250 mm, 1.1", C-mount | $2,149.00 | 2 disponibili in magazzino | Veda |
| LS-HF300-013X11 | 0.13x, DFO 300 mm, 1.1", C-mount | $2,429.00 | 5 disponibili in magazzino | Veda |
| LS-HF320-011X11 | 0.11x, DFO 320 mm, 1.1", C-mount | $2,769.00 | 4 disponibili in magazzino | Veda |
| LS-HF410-0078X11 | 0.078x, DFO 410 mm, 1.1", C-mount | $3,679.00 | 2 disponibili in magazzino | Veda |
