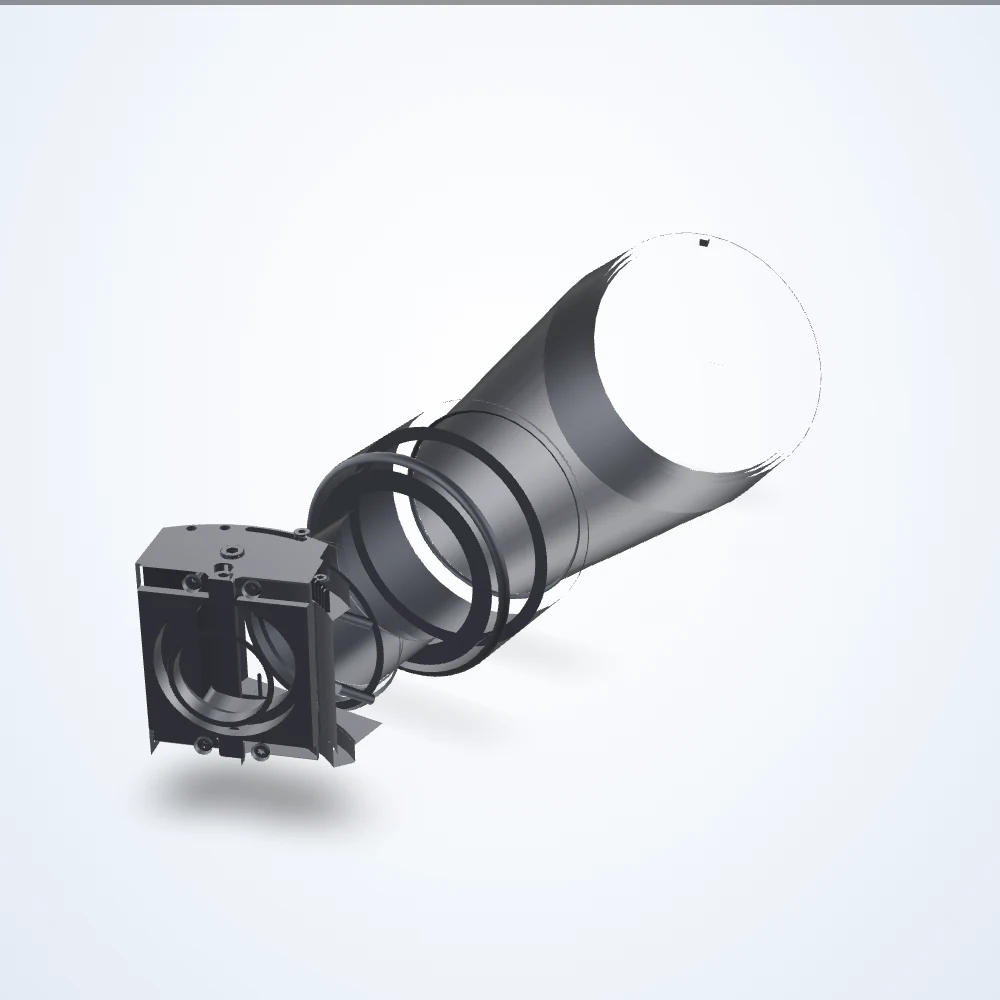

Obiettivo telecentrico verticale 0.112×, 2/3", C-mount (LS-TCL-0444)

Name: Obiettivo telecentrico verticale 0.112×, 2/3", C-mount (LS-TCL-0444)
Brand: LumaSpec Vision
SKU: LS-TCL-0444
Price: 3239.00 USD
Availability: BackOrder

Modello LS-TCL-0444

Obiettivo telecentrico con ingrandimento costante lungo la profondità di campo, per misurazioni e collaudi senza errori prospettici. Distanza di lavoro 157.8 mm.

$3,239.00 USD

Tempo di consegna confermato con il preventivo

Aggiungere al preventivo il prezzo quotato per tempo di consegna e prezzi per quantità

Costruisci un sistema con questo obiettivo → Obiettivo, illuminatore, controller e cavi abbinati, verificati per compatibilità

Prezzi in USD. Il checkout è disponibile nella tua lingua dove possibile.

Spedizione in 1 giorni per articoli a magazzinoArticoli in magazzino spediti entro un giorno lavorativo · tracciamento UPS o DHL · Politica di spedizione
Garanzia minima di 3 anniCopre difetti di materiali e lavorazione · Garanzia
Supporto esperto di visione artificiale inclusoDai nostri ingegneri P.E. autorizzati, con ogni unità · Chieda compatibilità
Sconti per quantità e Netto 30Per conti aziendali approvati; ordini d'acquisto ben accetti · Dettagli
Resi entro 90 giorniArticoli non usati; etichetta di reso gratuita negli Stati Uniti · Politica dei resi
Checkout sicuro tramite ShopifyCarta, PayPal, Venmo, Shop Pay o Google Pay

Scheda tecnica (PDF) - LS-TCL-0444 Modello 3D (STEP) - LS-TCL-0444

Specifiche

Modello	LS-TCL-0444
Ingrandimento	0.112× Verticale
Distanza di lavoro	157.8 mm
Formato sensore	2/3"
Attacco	C-mount
Dimensioni approssimative	224.4 x 80 x 80 mm
Distorsione massima (%)	< 0.08
Distorsione tipica (%)	< 0.03
Filetto filtro	Nessuna filettatura per filtri
Lato lungo del rilevatore FoV orizzontale @ 1/1.8″	040.76 x 30.57 mm - 40.76 x 31.58 mm - 40.76 x 35.04 mm - 40.76 x 42.86
Lato lungo del rilevatore FoV orizzontale @ 1/2.0″	40.76 x 30.57 - 40.76 x 31.58 - 40.76 x 35.04 - 40.76 x 42.86
Lato lungo del rilevatore FoV orizzontale @ 1/2.5″	36.31 x 27.26 - 36.31 x 28.16 - 36.31 x 31.24 - 36.31 x 38.21
Lato lungo del rilevatore FoV orizzontale @ 1/2″	40.76 x 30.57 40.76 x 31.58 40.76 x 35.04 40.76 x 42.86
Lato lungo del rilevatore FoV orizzontale @ 1/3.0″	30.57 x 22.93 mm - 30.57 x 23.68 mm - 30.57 x 26.28 mm - 30.57 x 32.14 mm
Lato lungo del rilevatore FoV orizzontale @ 1/3″	30.57 x 22.93 mm 30.57 x 23.68 mm 30.57 x 26.28 mm 30.57 x 32.14 mm
Lato lungo del rilevatore FoV orizzontale @ 2/3.0″	54.14 x 45.16 mm - 54.14 x 46.64 mm - 54.14 x 51.75 mm - 54.14 x 63.30 mm
Lato lungo del rilevatore FoV orizzontale @ 2/3″	54.14 x 45.16 mm 54.14 x 46.64 mm 54.14 x 51.75 mm 54.14 x 63.3 mm
Lato lungo del rilevatore FoV verticale @ 1/1.8″	30.57 x 27.26 mm - 31.58 x 27.26 mm - 35.04 x 27.26 mm - 42.86 x 27.26
Lato lungo del rilevatore FoV verticale @ 1/2.0″ (mm)	30.57 x 40.76
Lato lungo del rilevatore FoV verticale @ 1/2.5″	27.26 x 36.31 - 27.26 x 37.5 - 27.26 x 41.61 - 27.26 x 50.89
Lato lungo del rilevatore FoV verticale @ 1/2″	30.57 x 40.76 30.57 x 42.11 30.57 x 46.72 30.57 x 57.14
Lato lungo del rilevatore FoV verticale @ 1/3.0″	22.93 x 30.57 mm - 22.93 x 31.58 mm - 22.93 x 35.04 mm - 22.93 x 42.86 mm
Lato lungo del rilevatore FoV verticale @ 1/3″	22.93 x 30.57 mm 22.93 x 31.58 mm 22.93 x 35.04 mm 22.93 x 42.86 mm
Lato lungo del rilevatore FoV verticale @ 2/3″	45.16 x 54.14 mm - 45.16 x 55.92 mm - 45.16 x 62.04 mm - 45.16 x 75.89 mm
Diametro frontale	80 mm
Ingrandimento orizzontale	0.157 0.157 0.157 0.157
Tipo di obiettivo	Telecentrico
Inclinazione del supporto	0 ° 2.4 ° 5.1 ° 8.8 °
Inclinazione massima del supporto	20 °
Inclinazione dell'oggetto	0 ° 15 ° 30 ° 45 °
Intervallo di temperatura di funzionamento	Da 0 a 40 °C
Intervallo di temperatura di stoccaggio	Da 0 a 50 °C
Telecentricità massima	0.08°
Telecentricità tipica	< 0.05°
Ingrandimento verticale	0.157 0.152 0.137 0.112
ƒ/n di lavoro	f/8
Peso	1021 grammi

Guide

Compatibile con questo componente

Telecamere compatibili con questo obiettivo

Telecamera a scansione area, 5.0 MP, GigE, Colore (LS-CR050-23GC)$149.00 · Acquista ora
USB3.0 telecamera a scansione area, 2.5 MP, USB3, Colore/Mono (LS-MV-231UC/M170-GS)$179.00 · Acquista ora
USB3.0 telecamera su scheda / modulo, 0.3 MP, USB3, Colore/Mono (LS-BL-AU33GC/M)$179.00 · Acquista ora
USB3.0 telecamera su scheda / modulo, 1.3 MP, USB3, Colore (LS-BL-AU133GC/M-B)$179.00 · Acquista ora
Telecamera a scansione area, 6.3 MP, GigE, Colore (LS-CR060-18GC)$219.00 · Acquista ora
Telecamera a scansione area USB3.0, 8.3 MP, USB3, Colore (LS-MV-836UC50-RS)$269.00 · Acquista ora

Adattatori

Anello adattatore da C a CS mount, altezza 1 mm (LS-C-CS-1) per CS-mount telecamere$39.00 · Acquista ora
Anello adattatore da C a CS mount, altezza 10 mm (LS-C-CS-10) per CS-mount telecamere$39.00 · Acquista ora

Costruisci il sistema completo con questo componente →

Altre dimensioni nella serie di obiettivi telecentrici, serie 2/3", C-mount (S30)

Modello	Dimensioni	Prezzo	Disponibilità	Link
LS-TCL-0440	0.478× Verticale	$2,539.00 preventivo	3 disponibili in magazzino	Veda
LS-TCL-0441	0.262× Verticale	$2,679.00 preventivo	4 disponibili in magazzino	Veda
LS-TCL-0442	0.177× Verticale	$2,819.00 preventivo	2 disponibili in magazzino	Veda
LS-TCL-0443	0.133× Verticale	$3,099.00 preventivo	4 disponibili in magazzino	Veda
LS-TCL-0445	0.098× Verticale	$3,519.00 preventivo	2 disponibili in magazzino	Veda
LS-TCL-0446	0.078× Verticale	$4,219.00 preventivo	5 disponibili in magazzino	Veda
LS-TCL-0447	0.066× Verticale	$5,379.00 preventivo	3 disponibili in magazzino	Veda
