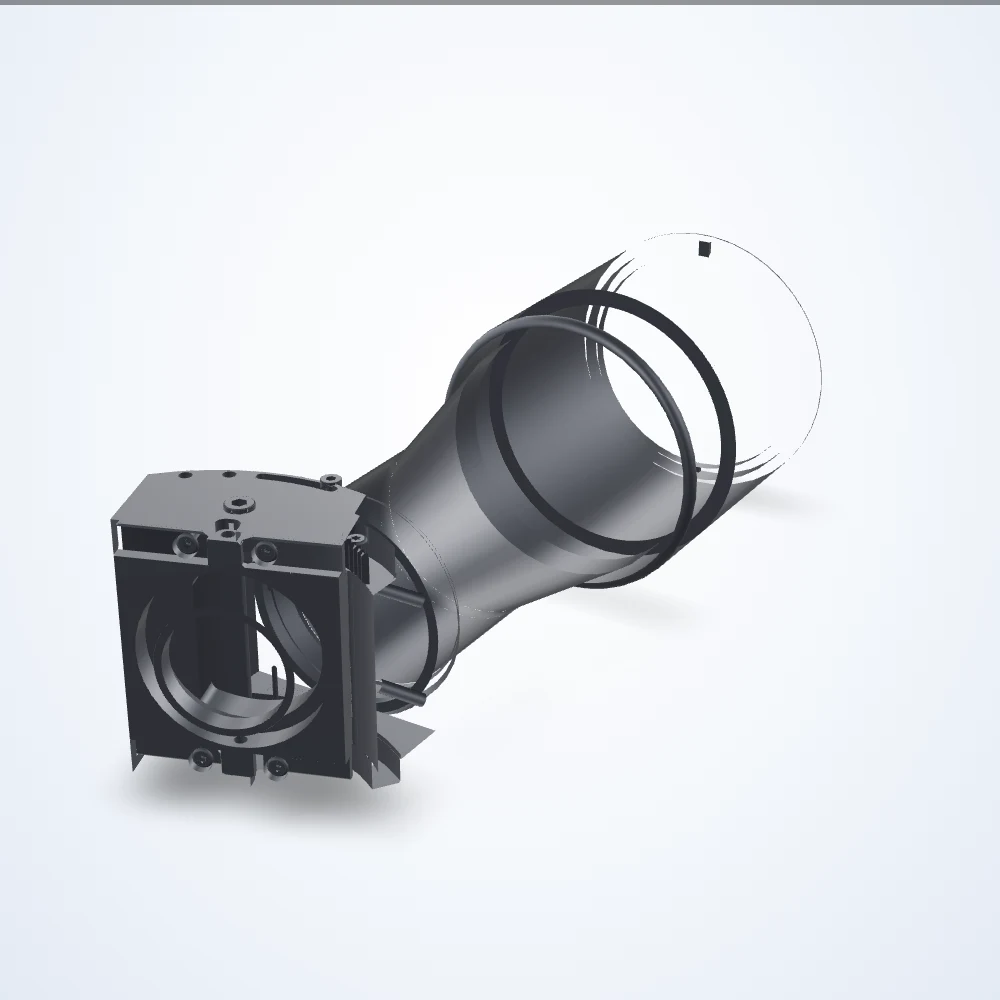

Obiettivo telecentrico verticale 0.177×, 2/3", C-mount (LS-TCL-0442)

Name: Obiettivo telecentrico verticale 0.177×, 2/3", C-mount (LS-TCL-0442)
Brand: LumaSpec Vision
SKU: LS-TCL-0442
Price: 2819.00 USD
Availability: BackOrder

Modello LS-TCL-0442

Obiettivo telecentrico con ingrandimento costante lungo la profondità di campo, per misurazioni e collaudi senza errori prospettici. Distanza di lavoro 102.5 mm.

$2,819.00 USD

Tempo di consegna confermato con il preventivo

Aggiungere al preventivo il prezzo quotato per tempo di consegna e prezzi per quantità

Costruisci un sistema con questo obiettivo → Obiettivo, illuminatore, controller e cavi abbinati, verificati per compatibilità

Prezzi in USD. Il checkout è disponibile nella tua lingua dove possibile.

Spedizione in 1 giorni per articoli a magazzinoArticoli in magazzino spediti entro un giorno lavorativo · tracciamento UPS o DHL · Politica di spedizione
Garanzia minima di 3 anniCopre difetti di materiali e lavorazione · Garanzia
Supporto esperto di visione artificiale inclusoDai nostri ingegneri P.E. autorizzati, con ogni unità · Chieda compatibilità
Sconti per quantità e Netto 30Per conti aziendali approvati; ordini d'acquisto ben accetti · Dettagli
Resi entro 90 giorniArticoli non usati; etichetta di reso gratuita negli Stati Uniti · Politica dei resi
Checkout sicuro tramite ShopifyCarta, PayPal, Venmo, Shop Pay o Google Pay

Scheda tecnica (PDF) - LS-TCL-0442 Modello 3D (STEP) - LS-TCL-0442

Specifiche

Modello	LS-TCL-0442
Ingrandimento	0.177× Verticale
Distanza di lavoro	102.5 mm
Formato sensore	2/3"
Attacco	C-mount
Dimensioni approssimative	164.9 x 61 x 61 mm
Distorsione massima (%)	< 0.1
Distorsione tipica (%)	< 0.04
Filetto filtro	Nessuna filettatura per filtri
Lato lungo del rilevatore FoV orizzontale @ 1/1.8″	029.34 x 21.93 mm - 29.34 x 22.68 mm - 29.34 x 25.14 mm - 29.34 x 30.11
Lato lungo del rilevatore FoV orizzontale @ 1/2.0″	26.34 x 19.75 - 26.34 x 20.43 - 26.34 x 22.64 - 26.34 x 27.12
Lato lungo del rilevatore FoV orizzontale @ 1/2.5″	23.46 x 17.61 - 23.46 x 18.21 - 23.46 x 20.19 - 23.46 x 24.18
Lato lungo del rilevatore FoV orizzontale @ 1/2″	26.34 x 19.75 26.34 x 20.43 26.34 x 22.64 26.34 x 27.12
Lato lungo del rilevatore FoV orizzontale @ 1/3.0″	19.75 x 14.81 mm - 19.75 x 15.32 mm - 19.75 x 16.98 mm - 19.75 x 20.34 mm
Lato lungo del rilevatore FoV orizzontale @ 1/3″	19.75 x 14.81 mm 19.75 x 15.32 mm 19.75 x 16.98 mm 19.75 x 20.34 mm
Lato lungo del rilevatore FoV orizzontale @ 2/3.0″	34.98 x 29.18 mm - 34.98 x 30.17 mm - 34.98 x 33.44 mm - 34.98 x 40.06 mm
Lato lungo del rilevatore FoV orizzontale @ 2/3″	34.98 x 29.18 mm 34.98 x 30.17 mm 34.98 x 33.44 mm 34.98 x 40.06 mm
Lato lungo del rilevatore FoV verticale @ 1/1.8″	19.75 x 17.61 mm - 20.43 x 17.61 mm - 22.64 x 17.61 mm - 27.12 x 17.61
Lato lungo del rilevatore FoV verticale @ 1/2.0″ (mm)	19.75 x 26.34
Lato lungo del rilevatore FoV verticale @ 1/2.5″	17.61 x 23.46 - 17.61 x 24.26 - 17.61 x 26.89 - 17.61 x 32.20
Lato lungo del rilevatore FoV verticale @ 1/2″	19.75 x 26.34 19.75 x 27.23 19.75 x 30.19 19.75 x 36.16
Lato lungo del rilevatore FoV verticale @ 1/3.0″	14.81 x 19.75 mm - 14.81 x 20.43 mm - 14.81 x 22.64 mm - 14.81 x 27.12 mm
Lato lungo del rilevatore FoV verticale @ 1/3″	14.81 x 19.75 mm 14.81 x 20.43 mm 14.81 x 22.64 mm 14.81 x 27.12 mm
Lato lungo del rilevatore FoV verticale @ 2/3″	29.18 x 34.98 mm - 29.18 x 36.17 mm - 29.18 x 40.09 mm - 29.18 x 48.02 mm
Diametro frontale	61 mm
Ingrandimento orizzontale	0.243 0.243 0.243 0.243
Tipo di obiettivo	Telecentrico
Inclinazione del supporto	0 ° 3.7 ° 8 ° 13.6 °
Inclinazione massima del supporto	20 °
Inclinazione dell'oggetto	0 ° 15 ° 30 ° 45 °
Intervallo di temperatura di funzionamento	Da 0 a 40 °C
Intervallo di temperatura di stoccaggio	Da 0 a 50 °C
Telecentricità massima	0.08°
Telecentricità tipica	< 0.04°
Ingrandimento verticale	0.243 0.235 0.212 0.177
ƒ/n di lavoro	f/8
Peso	607 grammi

Guide

Compatibile con questo componente

Telecamere compatibili con questo obiettivo

Telecamera a scansione area, 5.0 MP, GigE, Colore (LS-CR050-23GC)$149.00 · Acquista ora
USB3.0 telecamera a scansione area, 2.5 MP, USB3, Colore/Mono (LS-MV-231UC/M170-GS)$179.00 · Acquista ora
USB3.0 telecamera su scheda / modulo, 0.3 MP, USB3, Colore/Mono (LS-BL-AU33GC/M)$179.00 · Acquista ora
USB3.0 telecamera su scheda / modulo, 1.3 MP, USB3, Colore (LS-BL-AU133GC/M-B)$179.00 · Acquista ora
Telecamera a scansione area, 6.3 MP, GigE, Colore (LS-CR060-18GC)$219.00 · Acquista ora
Telecamera a scansione area USB3.0, 8.3 MP, USB3, Colore (LS-MV-836UC50-RS)$269.00 · Acquista ora

Adattatori

Anello adattatore da C a CS mount, altezza 1 mm (LS-C-CS-1) per CS-mount telecamere$39.00 · Acquista ora
Anello adattatore da C a CS mount, altezza 10 mm (LS-C-CS-10) per CS-mount telecamere$39.00 · Acquista ora

Costruisci il sistema completo con questo componente →

Altre dimensioni nella serie di obiettivi telecentrici, serie 2/3", C-mount (S30)

Modello	Dimensioni	Prezzo	Disponibilità	Link
LS-TCL-0440	0.478× Verticale	$2,539.00 preventivo	3 disponibili in magazzino	Veda
LS-TCL-0441	0.262× Verticale	$2,679.00 preventivo	4 disponibili in magazzino	Veda
LS-TCL-0443	0.133× Verticale	$3,099.00 preventivo	4 disponibili in magazzino	Veda
LS-TCL-0444	0.112× Verticale	$3,239.00 preventivo	5 disponibili in magazzino	Veda
LS-TCL-0445	0.098× Verticale	$3,519.00 preventivo	2 disponibili in magazzino	Veda
LS-TCL-0446	0.078× Verticale	$4,219.00 preventivo	5 disponibili in magazzino	Veda
LS-TCL-0447	0.066× Verticale	$5,379.00 preventivo	3 disponibili in magazzino	Veda
