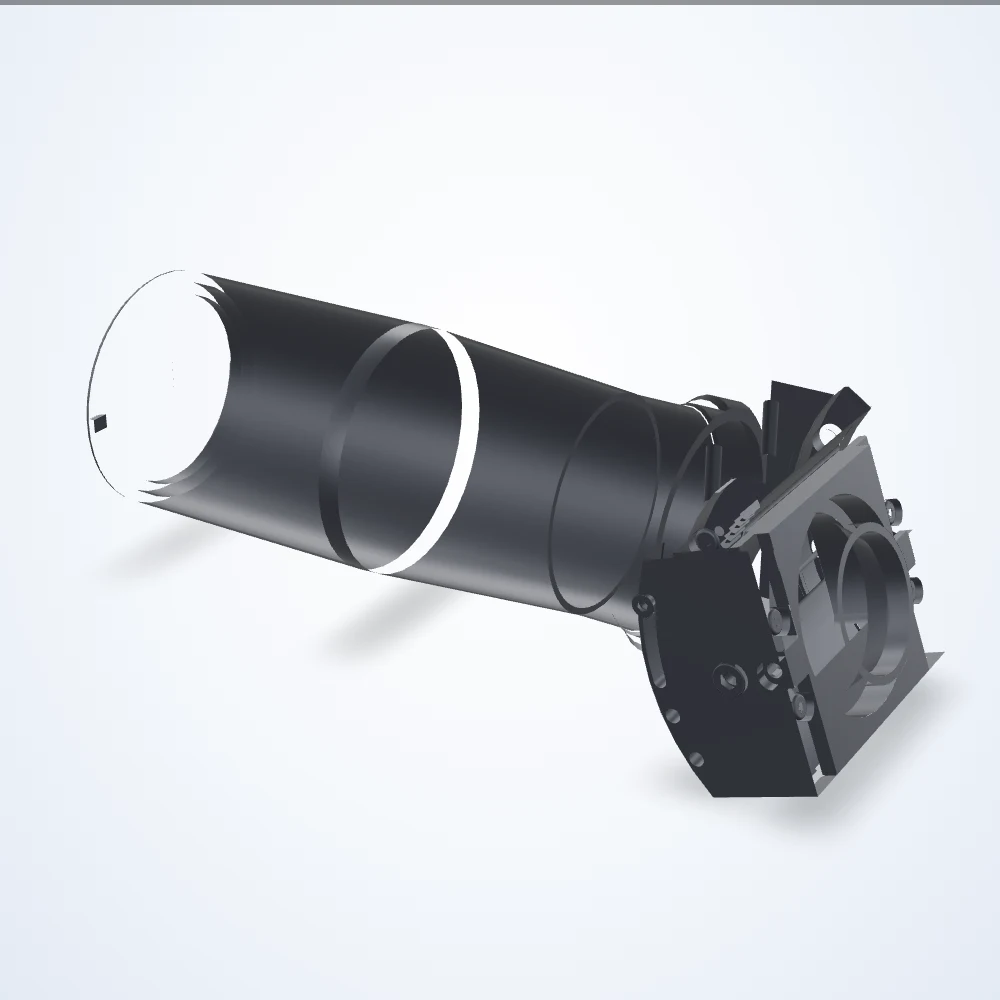

Obiettivo telecentrico verticale 0.262×, 2/3", C-mount (LS-TCL-0441)

Name: Obiettivo telecentrico verticale 0.262×, 2/3", C-mount (LS-TCL-0441)
Brand: LumaSpec Vision
SKU: LS-TCL-0441
Price: 2679.00 USD
Availability: BackOrder

Modello LS-TCL-0441

Obiettivo telecentrico con ingrandimento costante lungo la profondità di campo, per misurazioni e collaudi senza errori prospettici. Distanza di lavoro 67.2 mm.

$2,679.00 USD

Tempo di consegna confermato con il preventivo

Aggiungere al preventivo il prezzo quotato per tempo di consegna e prezzi per quantità

Costruisci un sistema con questo obiettivo → Obiettivo, illuminatore, controller e cavi abbinati, verificati per compatibilità

Prezzi in USD. Il checkout è disponibile nella tua lingua dove possibile.

Spedizione in 1 giorni per articoli a magazzinoArticoli in magazzino spediti entro un giorno lavorativo · tracciamento UPS o DHL · Politica di spedizione
Garanzia minima di 3 anniCopre difetti di materiali e lavorazione · Garanzia
Supporto esperto di visione artificiale inclusoDai nostri ingegneri P.E. autorizzati, con ogni unità · Chieda compatibilità
Sconti per quantità e Netto 30Per conti aziendali approvati; ordini d'acquisto ben accetti · Dettagli
Resi entro 90 giorniArticoli non usati; etichetta di reso gratuita negli Stati Uniti · Politica dei resi
Checkout sicuro tramite ShopifyCarta, PayPal, Venmo, Shop Pay o Google Pay

Scheda tecnica (PDF) - LS-TCL-0441 Modello 3D (STEP) - LS-TCL-0441

Specifiche

Modello	LS-TCL-0441
Ingrandimento	0.262× Verticale
Distanza di lavoro	67.2 mm
Formato sensore	2/3"
Attacco	C-mount
Dimensioni approssimative	137.5 x 44 x 44 mm
Distorsione massima (%)	< 0.1
Distorsione tipica (%)	< 0.04
Filetto filtro	Nessuna filettatura per filtri
Lato lungo del rilevatore FoV orizzontale @ 1/1.8″	020.37 x 15.23 mm - 20.37 x 15.68 mm - 20.37 x 17.25 mm - 20.37 x 20.34
Lato lungo del rilevatore FoV orizzontale @ 1/2.0″	18.29 x 13.71 - 18.29 x 14.12 - 18.29 x 15.53 - 18.29 x 18.32
Lato lungo del rilevatore FoV orizzontale @ 1/2.5″	16.29 x 12.23 - 16.29 x 12.59 - 16.29 x 13.85 - 16.29 x 16.34
Lato lungo del rilevatore FoV orizzontale @ 1/2″	18.29 x 13.71 18.29 x 14.12 18.29 x 15.53 18.29 x 18.32
Lato lungo del rilevatore FoV orizzontale @ 1/3.0″	13.71 x 10.29 mm - 13.71 x 10.59 mm - 13.71 x 11.65 mm - 13.71 x 13.74 mm
Lato lungo del rilevatore FoV orizzontale @ 1/3″	13.71 x 10.29 mm 13.71 x 10.59 mm 13.71 x 11.65 mm 13.71 x 13.74 mm
Lato lungo del rilevatore FoV orizzontale @ 2/3.0″	24.29 x 20.26 mm - 24.29 x 20.85 mm - 24.29 x 22.94 mm - 24.29 x 27.06 mm
Lato lungo del rilevatore FoV orizzontale @ 2/3″	24.29 x 20.26 mm 24.29 x 20.85 mm 24.29 x 22.94 mm 24.29 x 27.06 mm
Lato lungo del rilevatore FoV verticale @ 1/1.8″	13.71 x 12.23 mm - 14.12 x 12.23 mm - 15.53 x 12.23 mm - 18.32 x 12.23
Lato lungo del rilevatore FoV verticale @ 1/2.0″ (mm)	13.71 x 18.29
Lato lungo del rilevatore FoV verticale @ 1/2.5″	12.23 x 16.29 - 12.23 x 16.76 - 12.23 x 18.45 - 12.23 x 21.76
Lato lungo del rilevatore FoV verticale @ 1/2″	13.71 x 18.29 13.71 x 18.82 13.71 x 20.71 13.71 x 24.43
Lato lungo del rilevatore FoV verticale @ 1/3.0″	10.29 x 13.71 mm - 10.29 x 14.12 mm - 10.29 x 15.53 mm - 10.29 x 18.32 mm
Lato lungo del rilevatore FoV verticale @ 1/3″	10.29 x 13.71 mm 10.29 x 14.12 mm 10.29 x 15.53 mm 10.29 x 18.32 mm
Lato lungo del rilevatore FoV verticale @ 2/3″	20.26 x 24.29 mm - 20.26 x 25.00 mm - 20.26 x 27.51 mm - 20.26 x 32.44 mm
Diametro frontale	44 mm
Ingrandimento orizzontale	0.35 0.35 0.35 0.35
Tipo di obiettivo	Telecentrico
Inclinazione del supporto	0 ° 5.4 ° 11.4 ° 19.3 °
Inclinazione massima del supporto	20 °
Inclinazione dell'oggetto	0 ° 15 ° 30 ° 45 °
Intervallo di temperatura di funzionamento	Da 0 a 40 °C
Intervallo di temperatura di stoccaggio	Da 0 a 50 °C
Telecentricità massima	0.10°
Telecentricità tipica	< 0.08°
Ingrandimento verticale	0.350 0.340 0.309 0.262
ƒ/n di lavoro	f/8
Peso	493 grammi

Guide

Compatibile con questo componente

Telecamere compatibili con questo obiettivo

Telecamera a scansione area, 5.0 MP, GigE, Colore (LS-CR050-23GC)$149.00 · Acquista ora
USB3.0 telecamera a scansione area, 2.5 MP, USB3, Colore/Mono (LS-MV-231UC/M170-GS)$179.00 · Acquista ora
USB3.0 telecamera su scheda / modulo, 0.3 MP, USB3, Colore/Mono (LS-BL-AU33GC/M)$179.00 · Acquista ora
USB3.0 telecamera su scheda / modulo, 1.3 MP, USB3, Colore (LS-BL-AU133GC/M-B)$179.00 · Acquista ora
Telecamera a scansione area, 6.3 MP, GigE, Colore (LS-CR060-18GC)$219.00 · Acquista ora
Telecamera a scansione area USB3.0, 8.3 MP, USB3, Colore (LS-MV-836UC50-RS)$269.00 · Acquista ora

Adattatori

Anello adattatore da C a CS mount, altezza 1 mm (LS-C-CS-1) per CS-mount telecamere$39.00 · Acquista ora
Anello adattatore da C a CS mount, altezza 10 mm (LS-C-CS-10) per CS-mount telecamere$39.00 · Acquista ora

Costruisci il sistema completo con questo componente →

Altre dimensioni nella serie di obiettivi telecentrici, serie 2/3", C-mount (S30)

Modello	Dimensioni	Prezzo	Disponibilità	Link
LS-TCL-0440	0.478× Verticale	$2,539.00 preventivo	3 disponibili in magazzino	Veda
LS-TCL-0442	0.177× Verticale	$2,819.00 preventivo	2 disponibili in magazzino	Veda
LS-TCL-0443	0.133× Verticale	$3,099.00 preventivo	4 disponibili in magazzino	Veda
LS-TCL-0444	0.112× Verticale	$3,239.00 preventivo	5 disponibili in magazzino	Veda
LS-TCL-0445	0.098× Verticale	$3,519.00 preventivo	2 disponibili in magazzino	Veda
LS-TCL-0446	0.078× Verticale	$4,219.00 preventivo	5 disponibili in magazzino	Veda
LS-TCL-0447	0.066× Verticale	$5,379.00 preventivo	3 disponibili in magazzino	Veda
