Rétroéclairages

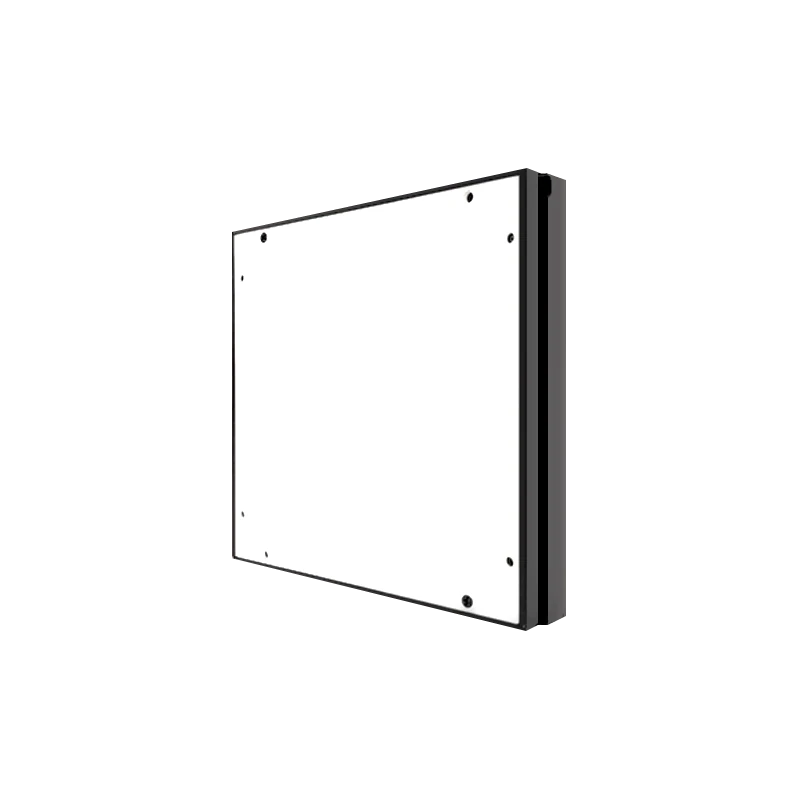

Rétroéclairage collimaté 400 x 400 mm, 414 x 414 x 23.5 mm (LS-2FLP400400)
Modèle LS-2FLP400400
Le rétroéclairage collimé est composé d'unités d'émission de lumière LED uniformément réparties. Supporte les couleurs personnalisées, la longueur d'onde, la taille lumineuse, etc.
Caractéristiques
- Rétroéclairage collimaté (parallèle) pour des bords nets en mesure
- Rainures d'écrous M3 sur quatre côtés et montage par le dessous
- Source lumineuse trichrome RGB, personnalisation de la taille et de la hauteur, de la longueur d'onde/température de couleur, du montage et de la longueur du fil d'entrée
- Taille lumineuse réalisable individuellement : 10050, 12060, 14070, 16080, 200100, 240120 (remarque pour les petites tailles)
- Taille lumineuse: 50mm*50mm.
- Niveau de luminosité 255, réglable une fois connecté au contrôleur.
- Durée de vie : 30000 heures pour la lumière rouge et 30000 heures pour la lumière blanche.
- Adapté pour la détection de haute précision telle que la détection de contour, la dégradation de bords et la détection de hauteur de liquide, etc.
Caractéristiques
| Modèle | LS-2FLP400400 |
|---|---|
| Type de LED | SMD |
| Méthode d'installation | M3 rainure de écrou (rainures de écrou carrées M3) et installation sur le côté inférieur |
| Tolérance de puissance | la puissance réelle du produit à ±10% de la valeur indiquée dans le tableau correspond à la plage normale |
| Zone lumineuse (mm) | 400x400 |
| Rainure pour écrou M3 | √ |
| Installation côté inférieur | √ |
| Extension de la taille lumineuse | Grand format |
| Catégorie | Rétroéclairage collimé |
| Couleur | rouge/blanc/bleu/vert |
| Longueur d'onde | rouge : 620-635nm ; blanc : — ; bleu : 465-470nm ; vert : 525-530nm |
| Température de couleur | rouge : — ; blanc : 6000-6500K ; bleu : — ; vert : — |
| Longueur de câble | 0.5m |
| Borne de connexion | Tête plate 3PIN2 broches |
| Définition du connecteur | 1 : positif(+) rouge ; 2 : laisser vide ; 3 : négatif(-) noir. |
| Matériau du boîtier | Alliage d'aluminium (surface oxydée noire) |
| Refroidissement | Refroidissement naturel par air |
| Paramètres de dureté de la coque | Charge statique 230N±10N, temps 5 minutes, zone de contact : diamètre 30MM, niveau d'énergie : 5J, éléments : bille d'acier diamètre 50MM,500g±25g |
| Capacité d'isolation électrique | DC500V Résistance d'isolation > 20 mégohms |
| Exigences de résistance à la pression | AC1000 V10mA/5S |
| Classement inflammabilité | IEC60707 |
| Température et humidité de fonctionnement | Température : 0 à 50ºC, humidité : 20% à 85%HR (sans condensation) |
| Durée de vie | Dans les conditions d'utilisation spécifiées, 30000 heures pour la lumière rouge et 30000 heures pour la lumière blanche, la luminosité est réduite à 50% de la valeur d'usine |
| Services à valeur ajoutée | Un an de support technique gratuit |
| Contrôleur de luminosité (en option) | 1.Contrôleur analogique 2.Contrôleur numérique |
| Câble d'accouplement (en option) | 1.Câble d'extension de source lumineuse 2.Câble adaptateur de connecteur |
| Tension (V) | 24 |
| Puissance rouge (W) | 77.8 |
| Alimentation bleu/blanc (W) | 89.9 |
| Long (mm) | 414 |
| Large (mm) | 414 |
| Hauteur (mm) | 23.5 |
| Remarques | Grand format |
| Poids d'expédition | 4.05 kg |
Applications
- Mesure de profil de cylindres métalliques
- Mesure de diamètre de bouteille en verre
- Détection et identification de composants de circuits imprimés de grande surface
- Mesure de dimensions de pièces métalliques
- Détection de défauts de surface de wafer
