Cartes d'acquisition

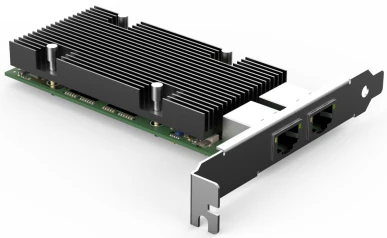

Pas strictement. Une caméra GigE Vision fonctionne sur un port Ethernet standard. Une carte dédiée GigE ou 10GigE est utile lorsqu'on utilise plusieurs caméras, car chaque port dispose de sa propre bande passante au lieu de partager un commutateur, et les versions PoE alimentent la caméra via le même câble. Les cartes conçues pour la vision gèrent également les flux d'images à haut débit avec moins de charge sur le processeur qu'un port réseau généraliste.

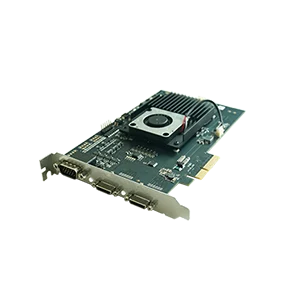

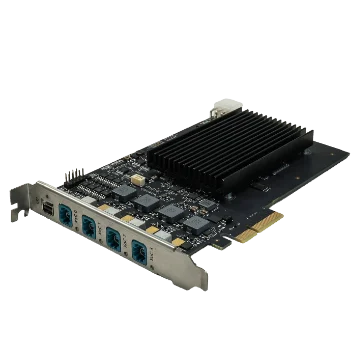

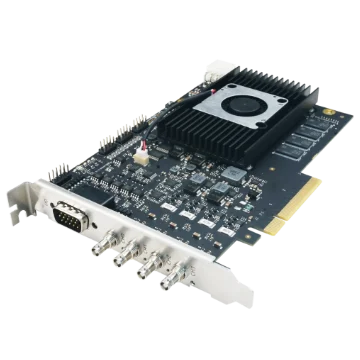

Les deux sont des interfaces de capture d'image pour caméras à haute vitesse. Camera Link est l'ancien standard et utilise des câbles à plusieurs broches sur des distances relativement courtes. CoaXPress transmet les données, le contrôle et l'alimentation sur un câble coaxial et atteint des vitesses plus élevées sur de plus longues distances ; CXP-12 double le débit par lien de CXP-6, et plusieurs liens peuvent être combinés pour une seule caméra. La carte et la caméra doivent utiliser le même standard.

Vérifiez le champ Interconnect. Une carte répertoriée comme PCI-E gen3 x8 nécessite un emplacement d'au moins x8 électriquement pour atteindre sa bande passante nominale, tandis qu'une carte gen3 x4 fonctionne pleinement dans un emplacement x4 ou plus large. Une carte dans un emplacement plus étroit ou d'une génération antérieure fonctionne généralement encore, mais avec une bande passante réduite, ce qui peut entraîner des images perdues avec des caméras rapides.

Cela dépend du nombre de ports et de la bande passante totale. Les cartes de cette catégorie proposent 1, 2 ou 4 ports, et le champ « Nombre maximum de caméras » indique le maximum, généralement une caméra par port. Lorsque plusieurs caméras rapides partagent une carte, comparez leur débit de données combiné avec la valeur de bande passante continue indiquée dans « Bande passante de livraison » plutôt qu'avec la valeur de pointe.
