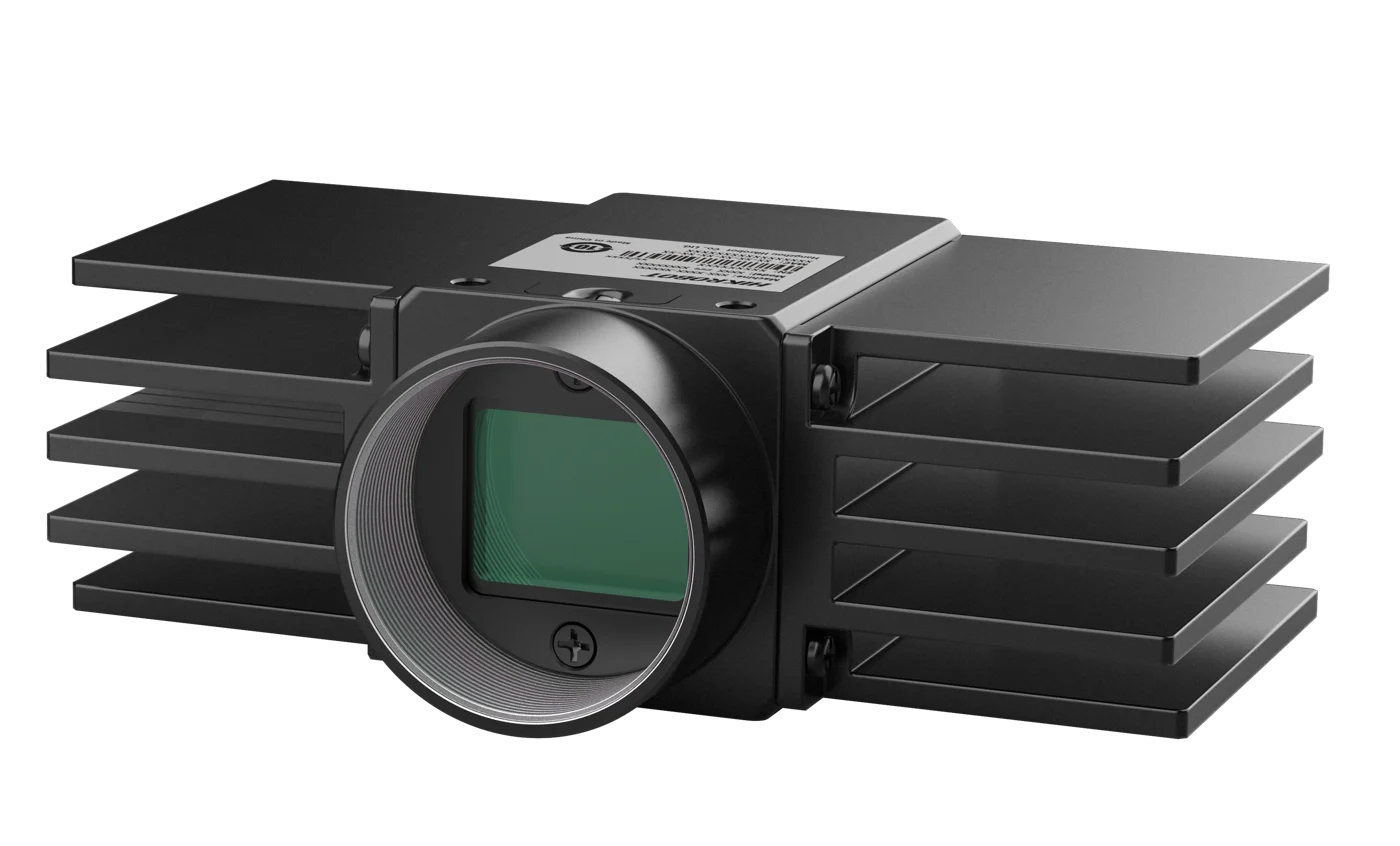

Hikrobot MV-CH120-90Y1C-NH 12MP Flächenkamera, GMAX3412, 1-kanalig CXP-12, C-mount, ohne Lüfter, mit Kühlkörper, Farbe
Modell MV-CH120-90Y1C-NH
Hikrobot MV-CH120-90Y1C-NH 12MP Flächenkamera, GMAX3412, 1-link CXP-12, C-mount, ohne Lüfter, mit Kühlkörper, Farbe. Auflösung von 4096 × 3072, Pixelgröße von 3.4 µm × 3.4 µm. Verwendet globalen Shutter CMOS-Sensor, um ein hohes Dynamikumfang, SNR und hochwertige Bilder zu liefern.
Datenblatt (PDF) - MV-CH120-90Y1C-NHBenutzerhandbuch (PDF) - MV-CH120-90Y1C-NHCAD: 3D STEP + 2D DXF (ZIP) - MV-CH120-90Y1C-NH
Merkmale
- Auflösung von 4096 × 3072, Pixelgröße von 3.4 µm × 3.4 µm.
- Verwendet Global-Shutter-CMOS-Sensor für hohen Dynamikumfang, SNR und hochwertige Bildqualität.
- Verwendet CXP-12-Schnittstelle zur Datenübertragung.
- Unterstützt Aus, Einmalig und Kontinuierlich als Belichtungsmodus.
- Kompatibel mit CoaXPress-Protokoll, GenCam-Standard und Drittanbietersoftware, die auf dem Protokoll und Standard basiert.
Technische Daten
| Modell | MV-CH120-90Y1C-NH |
|---|---|
| Marke | Hikrobot |
| Sensortyp | CMOS, Global Shutter |
| Sensormodell | Gpixel GMAX3412 |
| Pixelgröße | 3.4 μm × 3.4 μm |
| Sensorgröße | 1.1" |
| Auflösung | 4096 × 3072 |
| Max. Bildrate | 93.9 fps @ 4096 × 3072 Bayer GB 8 |
| Dynamikumfang | 59.7 dB |
| SNR | 39 dB |
| Gain | 0 dB bis 6.1 dB |
| Belichtungszeit | 6 µs bis 10 s |
| Belichtungsmodus | Aus/Einmalig/Kontinuierlicher Belichtungsmodus |
| Mono/Farbe | Farbe |
| Pixelformat | Bayer GB 8/10/12 |
| Binning | Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Dezimierung | Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Umgekehrtes Bild | Unterstützt horizontale und vertikale Spiegelung |
| Datenschnittstelle | CoaXPress mit Micro-BNC-Schnittstelle |
| Digitale Ein-/Ausgänge | 6-Pin-P7-Stecker liefert Strom und I/O, einschließlich optisch getrennter Eingänge × 1 (Linie 0), optisch getrennter Ausgänge × 1 (Linie 1), bidirektionaler nicht getrennter I/O × 1 (Linie 2) |
| Netzteil | 12 VDC bis 24 VDC, unterstützt PoCXP |
| Leistungsaufnahme | Typ. 5 W @ 12 VDC |
| Objektivanschluss | C-mount |
| Abmessungen | Gerät mit Kühlkörper: 29 mm × 85 mm × 42 mm (1.1" × 3.3" × 1.7"); Gerät ohne Kühlkörper: 29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7") |
| Gewicht | Gerät mit Kühlkörper: Ca. 170 g (0.4 lb.); Gerät ohne Kühlkörper: Ca. 90 g (0.2 lb.) |
| Schutzart | IP40 (bei fachgerechter Objektivmontage und Verdrahtung) |
| Temperatur | Betriebstemperatur für Gerät mit Kühlkörper: 0 °C bis 50 °C (32 °F bis 122 °F); Betriebstemperatur für Gerät ohne Kühlkörper: 0 °C bis 40 °C (32 °F bis 104 °F); Lagerungstemperatur: –30 °C bis 80 °C (–22 °F bis 176 °F) |
| Luftfeuchtigkeit | 20% RH bis 95% RH (keine Kondensation) |
| Client-Software | MVS oder Software Dritter mit CoaXPress-Protokoll |
| Betriebssystem | 32/64-Bit Windows 7/10, 64-Bit Window 11 und 32/64-Bit Linux |
| Kompatibilität | CoaXPress, GenlCam |
| Zertifizierung | CE, RoHS, KC |
| Versandgewicht (geschätzt) | 0.34 kg |
