Startseite / Objektive / Telezentrische Objektive / Telezentrisches Objektiv Serie, 2/3", C-mount (S30)

0.066× Vertikal telezentrisches Objektiv, 2/3", C-mount (LS-TCL-0447)

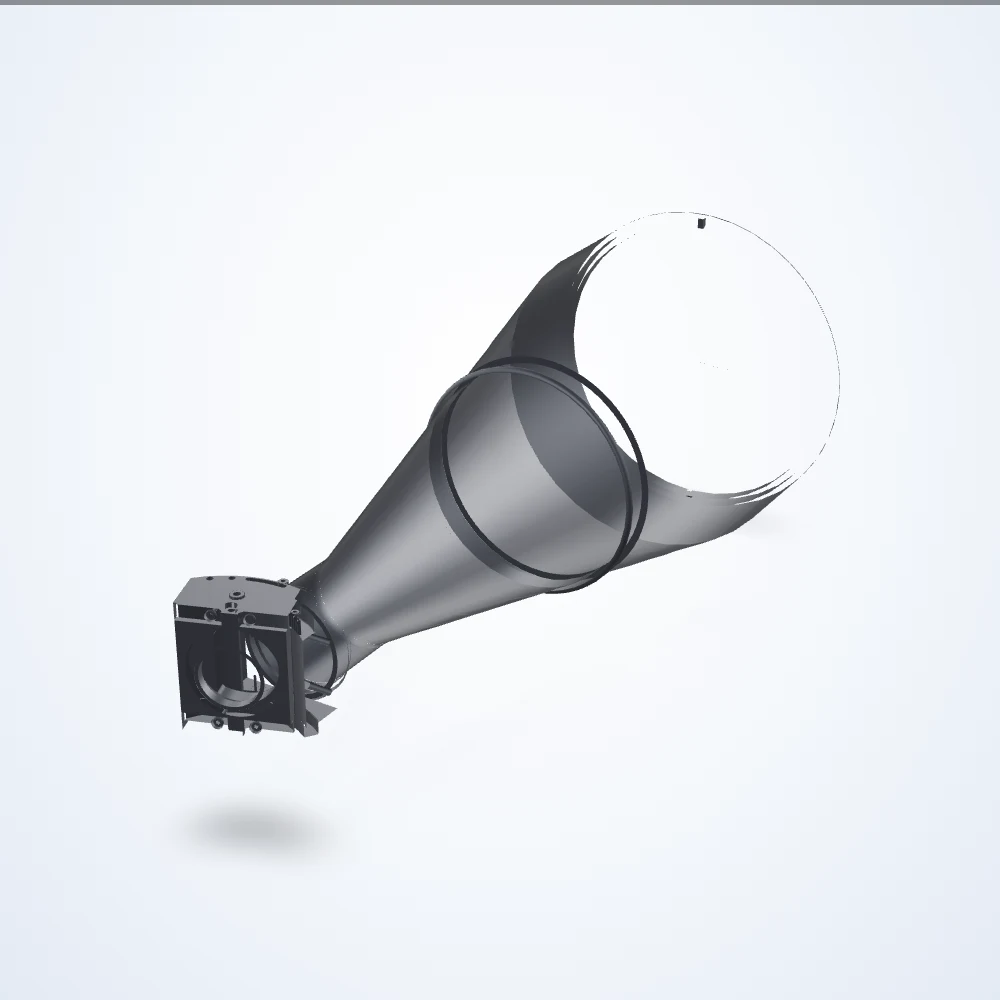

Dargestellte Illustration: das tatsächliche Produkt kann sich im Aussehen unterscheiden.

Telezentrische Objektive

0.066× Vertikal telezentrisches Objektiv, 2/3", C-mount (LS-TCL-0447)

Name: 0.066× Vertikal telezentrisches Objektiv, 2/3", C-mount (LS-TCL-0447)
Brand: LumaSpec Vision
SKU: LS-TCL-0447
Price: 5379.00 USD
Availability: BackOrder

Modell LS-TCL-0447

Telezentrisches Objektiv mit konstanter Vergrößerung über die Schärfentiefe, für Messungen und Prüfungen ohne Perspektivfehler. Arbeitsabstand 278.6 mm.

$5,379.00 USD

Lieferzeit wird mit Ihrem Angebot bestätigt

Angebotspreis - zum Angebot hinzufügen für Lieferzeit und Mengenpreise

System mit diesem Objektiv zusammenstellen → Passende Kombination aus Objektiv, Leuchte, Beleuchtungssteuerung und Kabel, auf Passung geprüft

Preise in USD. Bezahlung erfolgt in Ihrer Sprache, sofern verfügbar.

1-Tage-Versand für LagerartikelAuf Lager befindliche Artikel werden innerhalb eines Werktags versendet · Sendungsverfolgung über UPS oder DHL · Versandrichtlinien
Mindestens 3 Jahre GarantieDeckt Material- und Verarbeitungsfehler ab · Garantie
Fachkundiger Bildverarbeitungssupport inklusiveVon unseren staatlich geprüften Ingenieuren, bei jeder Einheit · Passung anfragen
Staffelpreise & Netto 30Für freigegebene Geschäftskonten; Bestellungen auf Rechnung willkommen · Details
90 Tage RückgaberechtUnbenutzte Artikel; kostenloses Rücksendeetikett in den USA · Rückgabebedingungen
Sichere Kasse via ShopifyKarte, PayPal, Venmo, Shop Pay oder Google Pay

Datenblatt (PDF) - LS-TCL-0447 3D Modell (STEP) - LS-TCL-0447

Technische Daten

Modell	LS-TCL-0447
Vergrößerung	0.066× vertikal
Arbeitsabstand	278.6 mm
Sensorformat	2/3"
Anschluss	C-mount
Maße ca.	336.6 x 143 x 143 mm
Verzeichnung maximal (%)	< 0.08
Verzeichnung typisch (%)	< 0.04
Filtergewinde	Keine Filtergewinde
Feld von Sichtbarkeit Detektor Längsseite horizontal bei 1/1.8″	076.67 x 57.31 mm - 76.67 x 59.22 mm - 76.67 x 65.80 mm - 76.67 x 80.76
Feld von Sichtbarkeit Detektor Längsseite horizontal bei 1/2.0″	68.82 x 51.61 - 68.82 x 53.33 - 68.82 x 59.26 - 68.82 x 72.73
Feld von Sichtbarkeit Detektor Längsseite horizontal bei 1/2.5″	61.29 x 46.02 - 61.29 x 47.56 - 61.29 x 52.84 - 61.29 x 64.85
Feld von Sichtbarkeit Detektor Längsseite horizontal bei 1/2″	68.82 x 51.61 68.82 x 53.33 68.82 x 59.26 68.82 x 72.73
Feld von Sichtbarkeit Detektor Längsseite horizontal bei 1/3.0″	51.61 x 38.71 mm - 51.61 x 40.00 mm - 51.61 x 44.44 mm - 51.61 x 54.55 mm
Feld von Sichtbarkeit Detektor Längsseite horizontal bei 1/3″	51.61 x 38.71 mm 51.61 x 40.00 mm 51.61 x 44.44 mm 51.61 x 54.55 mm
Feld von Sichtbarkeit Detektor Längsseite horizontal bei 2/3.0″	91.40 x 76.24 mm - 91.40 x 78.78 mm - 91.40 x 87.53 mm - 91.40 x 107.42 mm
Feld von Sichtbarkeit Detektor Längsseite horizontal bei 2/3″	91.40 x 76.24 mm 91.40 x 78.78 mm 91.40 x 87.53 mm 91.40 x 107.42 mm
Feld von Sichtbarkeit Detektor Längsseite vertikal bei 1/1.8″	51.61 x 46.02 mm - 53.33 x 46.02 mm - 59.26 x 46.02 mm - 72.73 x 46.02
Feld von Sichtbarkeit Detektor Längsseite vertikal bei 1/2.0″ (mm)	51.61 x 68.82
Feld von Sichtbarkeit Detektor Längsseite vertikal bei 1/2.5″	46.02 x 61.29 - 46.02 x 63.33 - 46.02 x 70.37 - 46.02 x 86.36
Feld von Sichtbarkeit Detektor Längsseite vertikal bei 1/2″	51.61 x 68.82 51.61 x 71.11 51.61 x 79.01 51.61 x 96.97
Feld von Sichtbarkeit Detektor Längsseite vertikal bei 1/3.0″	38.71 x 51.61 - 38.71 x 53.33 - 38.71 x 59.26 - 38.71 x 72.73
Feld von Sichtbarkeit Detektor Längsseite vertikal bei 1/3″	38.71 x 51.61 mm 38.71 x 53.33 mm 38.71 x 59.26 mm 38.71 x 72.73 mm
Feld von Sichtbarkeit Detektor Längsseite vertikal bei 2/3″	76.24 x 91.40 mm - 76.24 x 94.44 mm - 76.24 x 104.94 mm - 76.24 x 128.79 mm
Frontdurchmesser	143 mm
Horizontale Vergrößerung	0.093 0.093 0.093 0.093
Objektivtyp	Telezentrisch
Neigung der Aufhängung	0 ° 1.4 ° 3.1 ° 5.3 °
Maximaler Neigungswinkel der Aufhängung	20 °
Objektneigung	0 ° 15 ° 30 ° 45 °
Betriebstemperaturbereich	0 bis 40 °C
Lagertemperaturbereich	0 bis 50 °C
Telezentrität maximal	0.08°
Telezentrität typisch	< 0.06°
Vertikale Vergrößerung	0.093 0.090 0.081 0.066
Arbeits-ƒ/n	f/8
Gewicht	2359 Gramm
