Telezentrisches Objektiv Serie, 2/3", C-mount (S28)

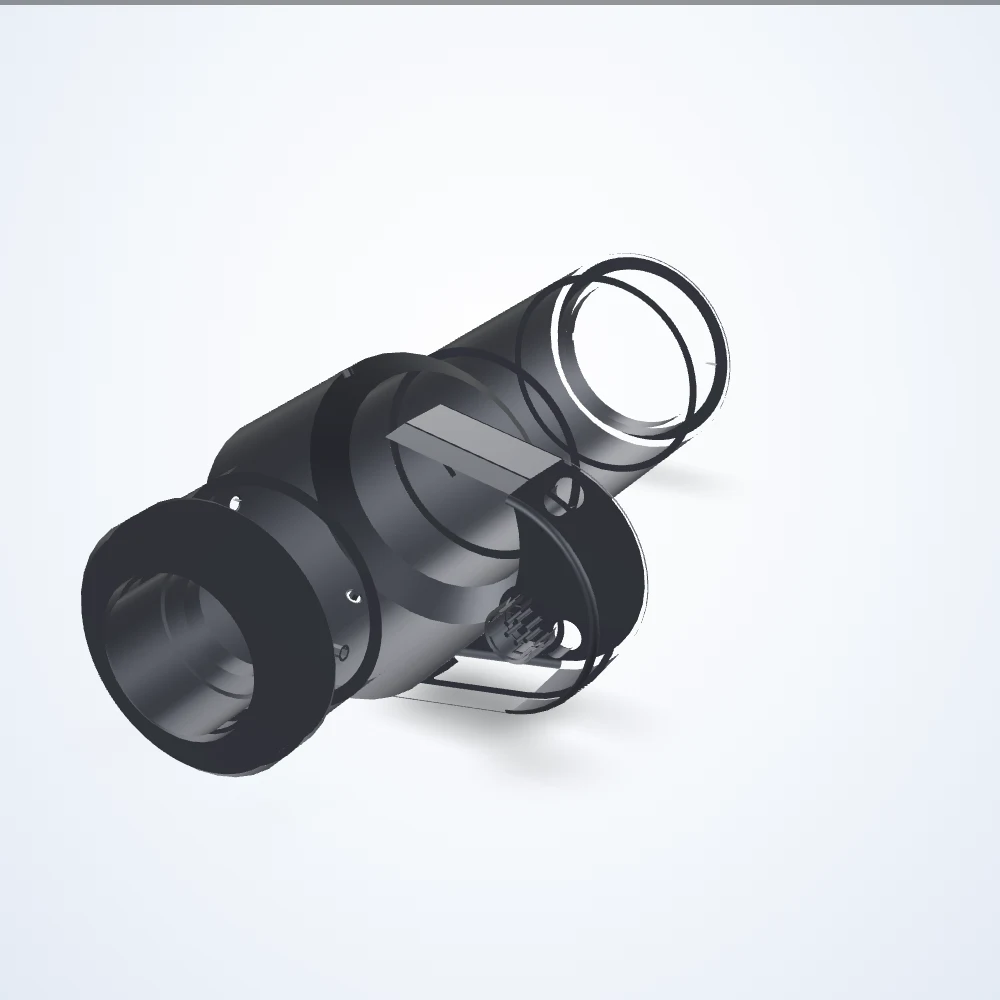

Dargestellte Illustration: das tatsächliche Produkt kann sich im Aussehen unterscheiden.
Telezentrische Objektive
0.5× telezentrisches Objektiv, 2/3", C-mount (LS-TCL-0425)
Modell LS-TCL-0425
Telezentrisches Objektiv mit konstanter Vergrößerung über die Schärfentiefe, für Messungen und Prüfungen ohne Perspektivfehler. Anschluss: hr10a-7r-6pbc; Arbeitsabstand 112.2 mm - 146.3 mm; Schärfentiefe 2.5 mm.
Technische Daten
| Modell | LS-TCL-0425 |
|---|---|
| Vergrößerung | 0.5× |
| Arbeitsabstand | 112.2 mm - 146.3 mm |
| Sensorformat | 2/3" |
| Anschluss | C-mount |
| Schärfentiefe | 2.5 mm |
| Anschluss | HR10A-7R-6PBc |
| Strombereich | -500 bis +500 mA |
| Maße ca. | 130.8 x 37.7 x 37.7 mm |
| Verzeichnung maximal (%) | < 0.2 |
| Verzeichnung typisch (%) | < 0.1 |
| Filtergewinde | Keine Filtergewinde |
| Fokusleistungsmode | Ja |
| FOV @ 1/1.8″ | 14.26 x 10.66 mm |
| Sichtfeld bei 1/2.0″ | 12.80 x 9.60 mm |
| Sichtfeld bei 1/2.5″ | 11.40 x 8.56 mm |
| FOV @ 1/2″ | 12.80 x 9.60 mm |
| Sichtfeld bei 1/3.0″ | 9.60 x 7.20 mm |
| FOV @ 2/3″ | 17.00 x 14.18 mm |
| Frontdurchmesser | 37.7 mm |
| Bildkreis | 11 mm |
| Installationsort | Nur für Innenräume geeignet |
| Objektivtyp | Telezentrisch |
| Lebensdauer (10%-90% sinusförmig) | >1,000,000,000 |
| Flüssiglinsenmodell | Flüssiglinsen |
| Vergrößerungsbereiche von -2 dpt bis +3 dpt | 0.497 - 0.511× |
| Relative Luftfeuchtigkeit bei Betrieb (%) | 20-85 nicht kondensierend |
| Betriebstemperaturbereich | 0 bis 40 °C |
| Wiederholbarkeit mit Fokusmodus (dpt) | ±0.05 (kleine Schritte); ±0.1 (große Schritte) (dpt) |
| Auflösung (Pixelgröße) | 15 μm |
| Reaktionszeit | 5 Millisekunden |
| Einstellzeit | 25 Millisekunden |
| Lagertemperaturbereich | 0 bis 50 °C |
| Telezentrität maximal | 0.08° |
| Telezentrität typisch | < 0.04° |
| Arbeits-ƒ/n | f/12 |
| Gewicht | 354 Gramm |
