Startseite / Objektive / Telezentrische Objektive / Telezentrische Objektivserie (S10)

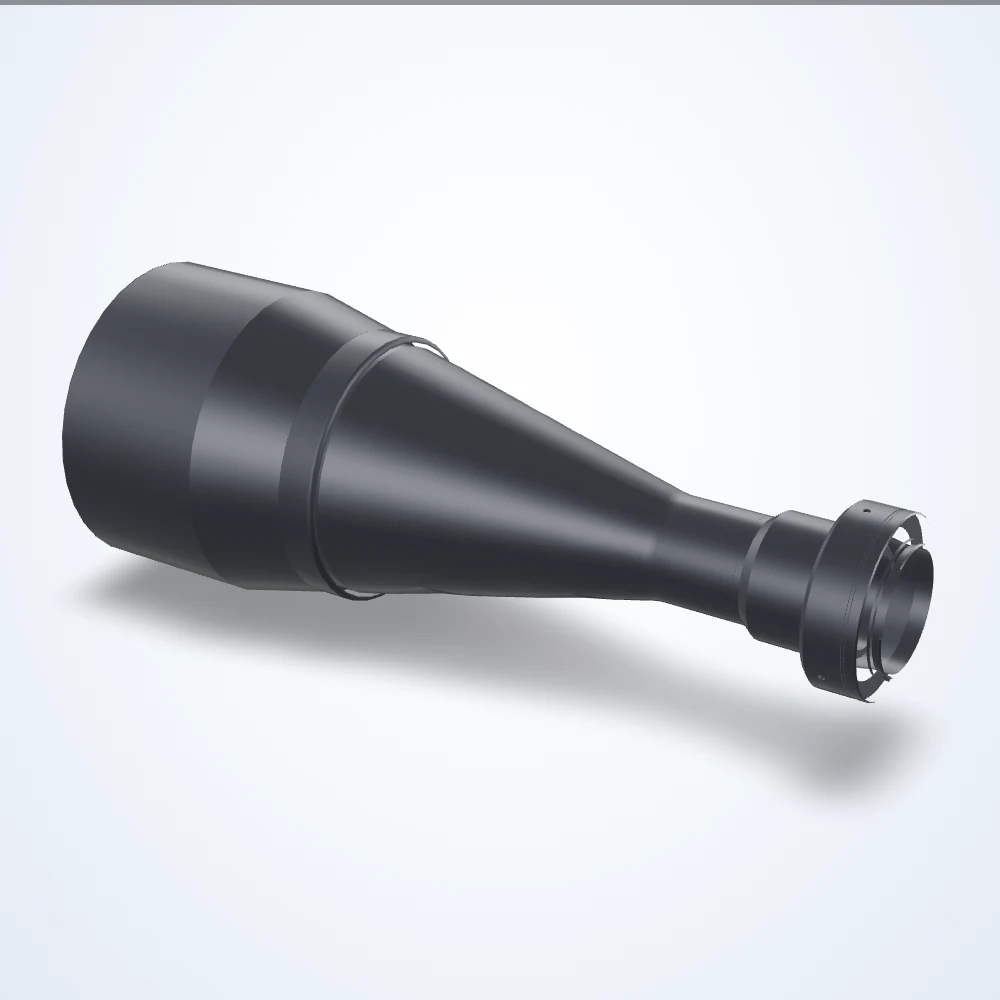

0.281× telezentrisches Objektiv, APS-C, F-mount (LS-TCL-0122)

Dargestellte Illustration: das tatsächliche Produkt kann sich im Aussehen unterscheiden.

Telezentrische Objektive

0.281× telezentrisches Objektiv, APS-C, F-mount (LS-TCL-0122)

Modell LS-TCL-0122

Telezentrisches Objektiv mit konstanter Vergrößerung über die gesamte Schärfentiefe, für Messungen und Prüfungen ohne Perspektivfehler. Arbeitsabstand 226.8 mm; Schärfentiefe 8.4 mm.

$5,549.00 USD
Lieferzeit wird mit Ihrem Angebot bestätigt

Angebotspreis - zum Angebot hinzufügen für Lieferzeit und Mengenpreise

System mit diesem Objektiv zusammenstellen → Passende Kombination aus Objektiv, Leuchte, Beleuchtungssteuerung und Kabel, auf Passung geprüft

Preise in USD. Bezahlung erfolgt in Ihrer Sprache, sofern verfügbar.

  • 1-Tage-Versand für LagerartikelAuf Lager befindliche Artikel werden innerhalb eines Werktags versendet · Sendungsverfolgung über UPS oder DHL · Versandrichtlinien
  • Mindestens 3 Jahre GarantieDeckt Material- und Verarbeitungsfehler ab · Garantie
  • Fachkundiger Bildverarbeitungssupport inklusiveVon unseren staatlich geprüften Ingenieuren, bei jeder Einheit · Passung anfragen
  • Staffelpreise & Netto 30Für freigegebene Geschäftskonten; Bestellungen auf Rechnung willkommen · Details
  • 90 Tage RückgaberechtUnbenutzte Artikel; kostenloses Rücksendeetikett in den USA · Rückgabebedingungen
  • Sichere Kasse via ShopifyKarte, PayPal, Venmo, Shop Pay oder Google Pay
Datenblatt (PDF) - LS-TCL-01223D Modell (STEP) - LS-TCL-0122

Technische Daten

ModellLS-TCL-0122
Vergrößerung0.281×
Arbeitsabstand226.8 mm
SensorformatAPS-C
AnschlussF-mount
Schärfentiefe8.4 mm
4/3″ IMX36754.41 x 54.45 mm
4/3″ IMX38767.15 x 37.86 mm
Aps-c IMX34279.57 x 59.68 mm
Maße ca.307.1 x 116 x 116 mm
Verzeichnung maximal (%)< 0.1
Verzeichnung typisch (%)< 0.08
FiltergewindeKeine Filtergewinde
Frontdurchmesser116 mm
Bildkreis28 mm
ObjektivtypTelezentrisch
Linie 4k-7µm102.03 mm
Betriebstemperaturbereich0 bis 40 °C
Auflösung (Pixelgröße)18 μm
Lagertemperaturbereich0 bis 50 °C
Telezentrität maximal0.10°
Telezentrität typisch< 0.03°
Arbeits-ƒ/nf/8
Gewicht1625 Gramm
Station vervollständigen

Der Konfigurator passt eine Kamera, ein Objektiv, eine Beleuchtung, eine Beleuchtungssteuerung und Kabel aufeinander und auf dieses Teil ab.

System konfigurieren Auswahlhilfe
Ratgeber

Weitere Größen in der Serie der telezentrischen Objektive (S10)

ModellGrößePreisVerfügbarkeitLink
LS-TCL-01130.888× $4,239.00 Angebot 4 auf LagerAnsehen
LS-TCL-01140.617× $4,289.00 Angebot 2 auf LagerAnsehen
LS-TCL-01150.617× $4,289.00 Angebot 2 auf LagerAnsehen
LS-TCL-01160.469× $4,379.00 Angebot 5 auf LagerAnsehen
LS-TCL-01170.469× $4,379.00 Angebot 2 auf LagerAnsehen
LS-TCL-01180.401× $4,619.00 Angebot 3 auf LagerAnsehen
LS-TCL-01190.401× $4,619.00 Angebot 5 auf LagerAnsehen
LS-TCL-01200.351× $5,549.00 Angebot 3 auf LagerAnsehen
LS-TCL-01210.351× $5,549.00 Angebot 2 auf LagerAnsehen
LS-TCL-01230.281× $5,549.00 Angebot 2 auf LagerAnsehen
LS-TCL-01240.238× $6,119.00 Angebot 2 auf LagerAnsehen
LS-TCL-01250.238× $6,119.00 Angebot 2 auf LagerAnsehen
LS-TCL-0126 $6,959.00 Angebot 2 auf LagerAnsehen
LS-TCL-0127 $6,959.00 Angebot 4 auf LagerAnsehen
LS-TCL-0128 $8,359.00 Angebot 2 auf LagerAnsehen
LS-TCL-0129 $8,359.00 Angebot 5 auf LagerAnsehen
LS-TCL-01300.117× $12,539.00 Angebot 3 auf LagerAnsehen
LS-TCL-01310.117× $12,539.00 Angebot 4 auf LagerAnsehen
LS-TCL-01320.096× $19,949.00 Angebot 3 auf LagerAnsehen
LS-TCL-01330.096× $19,949.00 Angebot 4 auf LagerAnsehen
LS-TCL-01340.075× $56,219.00 Angebot 2 auf LagerAnsehen
LS-TCL-01350.075× $56,219.00 Angebot 4 auf LagerAnsehen
