Hintergrundbeleuchtungs-Serie, 5-polig M12 Stecker A-codiert, IP50
Dargestellte Illustration: das tatsächliche Produkt kann sich im Aussehen unterscheiden.
Hintergrundbeleuchtungen

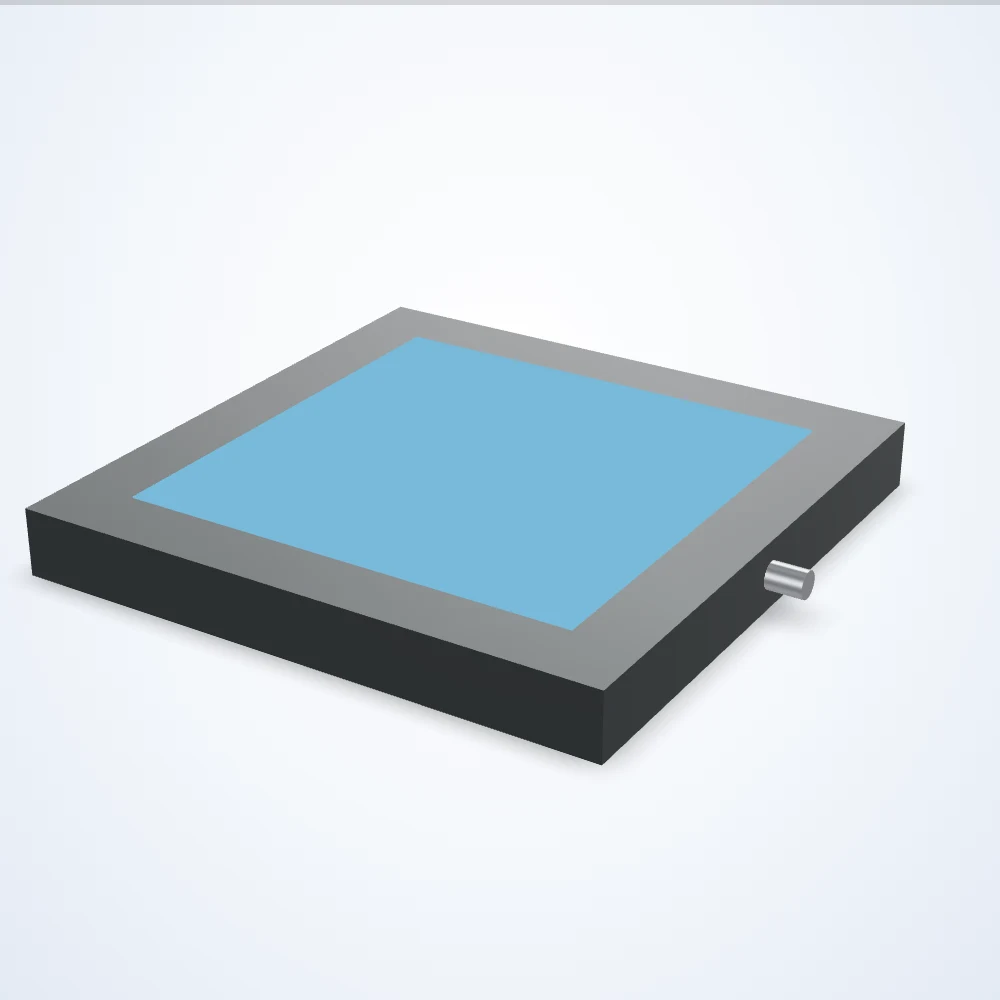

Hintergrundbeleuchtung, 204 x 204 mm Leuchtfläche (LS-BKL-0519)
Modell LS-BKL-0519
LED-Hintergrundbeleuchtung für Silhouettenabbildung: Messung, Erkennung und Kantenprüfung, mit dem Teil zwischen Licht und Kamera. Beleuchtete Fläche 204 x 204 mm; 24 VDC-Versorgung; Anschluss: 5-Pin m12-Stecker männlich a-codiert. Farbe unten wählen (6 Konfigurationen) und Angebot anfordern.
Technische Daten
| Modell | LS-BKL-0519 |
|---|---|
| Objektiv / Strahlwinkel | Diffus |
| Beleuchtungslänge (mm) | 204 |
| Beleuchtungsbreite (mm) | 204 |
| Länge (mm) | 264 |
| Breite (mm) | 264 |
| Höhe (mm) | 30 |
| Spannung | 24 VDC |
| Anschluss | 5 Pin M12 männlich A-Coded |
| Anschluss an der Lichtquelle | Steckerfertig |
| Treiber inklusive | Enthalten |
| Treiberposition | Intern |
| Intensitätssteuerung | Analogspannung |
| Betriebsarten | Dauerlicht, Dauerlicht – dimmbar, Stroboskop, Stroboskop – dimmbar |
| Strobe-Trigger-Eingang | NPN-Trigger, PNP-Trigger |
| Betriebstemperatur | -10 bis 40 °C |
| IP-Schutzart | IP50 |
| Gehäuse | Aluminium |
| Montage | T-Nut-Kanäle |
| Kollimiert | Nicht kollimiert |
| Daisy Chain | Nein |
| Diffus | Diffus |
| Direktanschluss | Nein |
| Maximaler Dauerstrom (mA) | 1200 |
| Maximales Tastverhältnis (%) | 100 |
| Maximale Eingangsleistung im Dauerbetrieb (W) | 28.8 |
| Maximaler Stroboskopstrom (mA) | 1200 |
| Maximale Blitzdauer (ms) | Keine Begrenzung |
| Maximales Stroboskop-Tastverhältnis (%) | 100 |
| Maximale Stroboskopfrequenz (Hz) | 4000 |
| Maximale Stroboskop-Eingangsleistung (W) | 29 |
| Maximale Stroboskop-Latenz (µs) | 10 |
| Minimale Stroboskopdauer (µs) | 30 |
| NPN-Triggerstrom (mA) | 14 |
| NPN-Trigger-Spannung (V) | < 1 VDC |
| PNP-Trigger-Strom (mA) | 17.6 |
| PNP-Trigger-Spannung (V) | 4-24 VDC |
| Polarisiert | Nicht polarisiert |
| Lagertemperatur | -20 bis 70 °C |
| Konformität | CE, IEC 62471, RoHS |
