Zeilenbeleuchtungen

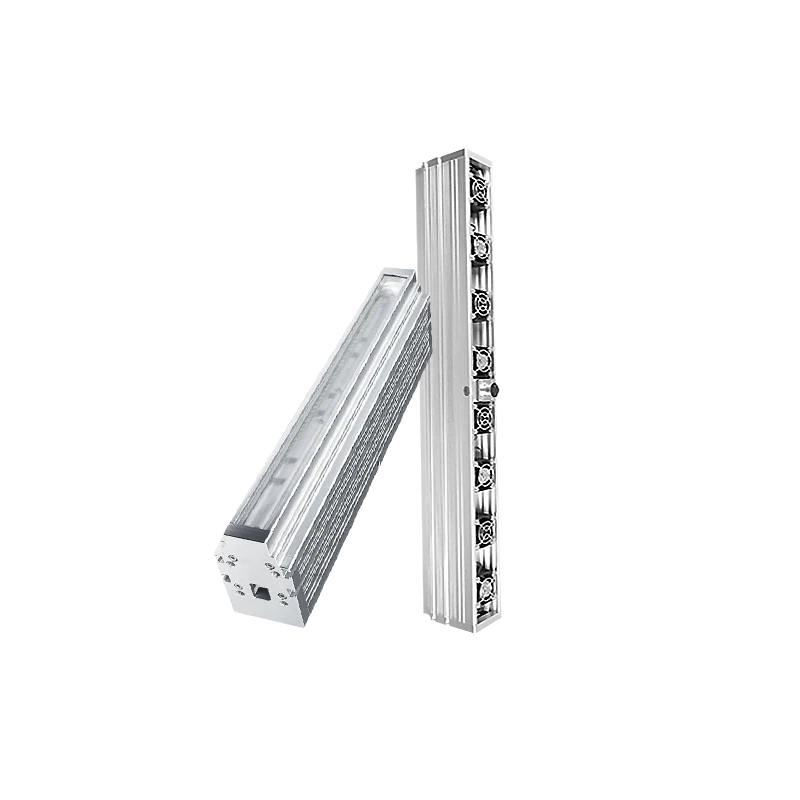

2400 x 22 mm Zeilenkamera-Beleuchtung (LS-3LI240022)
Modell LS-3LI240022
Hochhelles Linienscanlicht, lüftergekühlt, mit Leuchtlängen von 75 bis 2400 mm (22 mm breit); 24 V bis 1125 mm und 48 V für größere Längen, mit WS16/WS20 Luftfahrtsteckern.
Merkmale
- Leuchtlängen 75-2400 mm in 75-mm-Schritten
- Kühlgebläse im Gehäuse
- WS16 oder WS20 Luftfahrtstecker; Netzkabel optional (wahlweise Ausführung)
- Dreifarbige RGB-Lichtquelle, Größe, Wellenlänge/Farbtemperatur, Anpassung von Montage und Eingangsleitungslänge
- Netzteil: Eingang 24V DC, Leistung 20-31W. Stabil und flimmerfrei.
- Effektive Leuchtfläche: 75 * 22 mm. Kundenspezifisches Design wird ebenfalls unterstützt.
- Energie sparend, extrem niedriger Leistungsverbrauch, hohe Helligkeit.
Technische Daten
| Modell | LS-3LI240022 |
|---|---|
| Lichtbreite | 22 mm |
| Querschnitt | 54 x 102.5 mm |
| Netzkabel | Selektiver Montage (optional) |
| Leistungstoleranz | Die tatsächliche Produktleistung innerhalb von ±10% der Tabelle ist der Normalbereich. |
| Leuchtfläche (mm) | 2400*22 |
| Steckerspezifikation | 6-Kern WS20 Spezifikation |
| Gewicht (kg) | 10.2 |
| Produkttyp | Zeilenlicht |
| LED-Typ | SMD |
| Farben | Rot/Weiß/Blau |
| Wellenlänge | Rot: 620-635nm; Weiß: -; Blau: 465-470nm |
| Temperatur | Rot: -; Weiß: 6000-7000K; Blau |
| Helligkeit | Rot: 450000 LUX; Weiß: 1500000 LUX; Blau: 33000LUX |
| Eingangsspannung | LED:DC 48V max FAN:DC 24V |
| Zu der Lichtlinie passend | 3 m WS20 sechsadrige Lichtquellenschnur |
| Anschlusstyp | WS20 sechs-poliger Flugzeugkopfsteckplatz |
| Anschlussdefinition | 1,3: LED (+) Rot; 2,4: LED (-) Schwarz; 5: FAN (+) Blau; 6: FAN (-) Grün |
| Gehäusematerial | Aluminiumlegierung (Oberflächenfarbe Oxidationsbehandlung) |
| Kühlmethode | Luftkühlung |
| Gehäusehärte-Parameter | Statische Last 230N±10N, Zeit 5 Minuten Berührungsfläche: Durchmesser 30MM Energieklasse: 5J Element: Stahlkugel-Durchmesser 50MM, 500g±25g |
| Isolationskapazitätsanforderungen | Isolationswiderstand DC500V > 20 Megohm |
| Druckanforderungen | AC1000V 10mA/5S |
| Entflammbarkeitsklasse | IEC60707 |
| Betriebstemperatur und -feuchtigkeit | Temperatur: 0 bis 50ºC, Luftfeuchtigkeit: 20 bis 85%RH (nicht kondensierend) |
| Lebensdauer | Unter den von der Firma angegebenen Bedingungen beträgt die Lebensdauer bei Rotlicht 50,000 Stunden, bei Weißlicht 30,000 Stunden, und die Helligkeit wird auf 50% des Werkseinstellwerts reduziert |
| Wertaddierte Dienstleistungen | Ein Jahr kostenlose technische Unterstützung, kostenlose Leihprobe-Testung |
| Netzteil (optional) | Digitale Steuerung |
| Unterstützte Kabel (optional) | 3 m / 5 m WS20 sechsadrige Lichtquellenschnur |
| Spannung (V) | 48 |
| Leistung Rot | 640 |
| Leistung blau/weiß (W) | 992 |
| Länge (mm) | 2420 |
| Breite (mm) | 54 |
| Höhe (mm) | 102.5 |
Anwendungen
- Verpackungsdruckinspektion
- Kachelmustererkennung
- Metallplattenfehlererkennung
- Gedruckte Zeichenerkennung
Passend zu diesem Bauteil
Beleuchtungssteuerungen für diese Beleuchtung
- DPC digitaler Netzteilregler, 2 Kanäle (LS-HDPC48150D-2T)$199.00 · Jetzt kaufen
- SPC-Stroboskop-Netzteilkontroller, 4 Kanäle (LS-HSPC24120D-4T)$329.00 · Jetzt kaufen
- Hochleistungs-digitaler Controller (DCS2, Netzwerkoption), 1 Kanal, 1000 W (LS-DCS2-1C1000W-48PSWS20-6)$809.00 · Jetzt kaufen
- SPC-Stroboskop-Netzteilkontroller, 2 Kanäle (LS-HSPC24120D-2T)$329.00 · Jetzt kaufen
- 4-Kanal Hochleistungs-Analog-LED-Beleuchtungssteuerung, 0-48V (LS-APC48400-2H)$369.00 · Jetzt kaufen
- Heller Stroboskop-Controller, 2 Kanal (LS-4STU48120-2N)$419.00 · Jetzt kaufen
Weitere Größen in der Zeilenlicht-Serie (3LI Serie)
| Modell | Größe | Leistung | Farben | Preis | Verfügbarkeit | Link |
|---|---|---|---|---|---|---|
| LS-3LI7522 | 75 x 22 mm | 31 W | $229.00 | 11 auf Lager | Ansehen | |
| LS-3LI15022 | 150 x 22 mm | 62 W | $369.00 | 11 auf Lager | Ansehen | |
| LS-3LI22522 | 225 x 22 mm | 93 W | $509.00 | 11 auf Lager | Ansehen | |
| LS-3LI30022 | 300 x 22 mm | 124 W | $659.00 | 8 auf Lager | Ansehen | |
| LS-3LI37522 | 375 x 22 mm | 155 W | $799.00 | 11 auf Lager | Ansehen | |
| LS-3LI45022 | 450 x 22 mm | 186 W | $939.00 | 11 auf Lager | Ansehen | |
| LS-3LI52522 | 525 x 22 mm | 217 W | $1,079.00 | 9 auf Lager | Ansehen | |
| LS-3LI60022 | 600 x 22 mm | 248 W | $1,219.00 | 12 auf Lager | Ansehen | |
| LS-3LI67522 | 675 x 22 mm | 279 W | $1,359.00 | 14 auf Lager | Ansehen | |
| LS-3LI75022 | 750 x 22 mm | 310 W | $1,509.00 | 8 auf Lager | Ansehen | |
| LS-3LI82522 | 825 x 22 mm | 341 W | $1,649.00 | 13 auf Lager | Ansehen | |
| LS-3LI90022 | 900 x 22 mm | 372 W | $1,789.00 | 9 auf Lager | Ansehen | |
| LS-3LI97522 | 975 x 22 mm | 403 W | $1,929.00 | 8 auf Lager | Ansehen | |
| LS-3LI105022 | 1050 x 22 mm | 434 W | $2,069.00 | 6 auf Lager | Ansehen | |
| LS-3LI112522 | 1125 x 22 mm | 465 W | $2,219.00 | 10 auf Lager | Ansehen | |
| LS-3LI120022 | 1200 x 22 mm | 496 W | $2,359.00 | 10 auf Lager | Ansehen | |
| LS-3LI135022 | 1350 x 22 mm | 558 W | $2,639.00 | 11 auf Lager | Ansehen | |
| LS-3LI150022 | 1500 x 22 mm | 620 W | $2,919.00 | 7 auf Lager | Ansehen | |
| LS-3LI165022 | 1650 x 22 mm | 682 W | $3,209.00 | 11 auf Lager | Ansehen | |
| LS-3LI180022 | 1800 x 22 mm | 744 W | $3,489.00 | 11 auf Lager | Ansehen | |
| LS-3LI195022 | 1950 x 22 mm | 806 W | $3,769.00 | 7 auf Lager | Ansehen | |
| LS-3LI210022 | 2100 x 22 mm | 868 W | $4,059.00 | 10 auf Lager | Ansehen | |
| LS-3LI225022 | 2250 x 22 mm | 930 W | $4,339.00 | 7 auf Lager | Ansehen |
