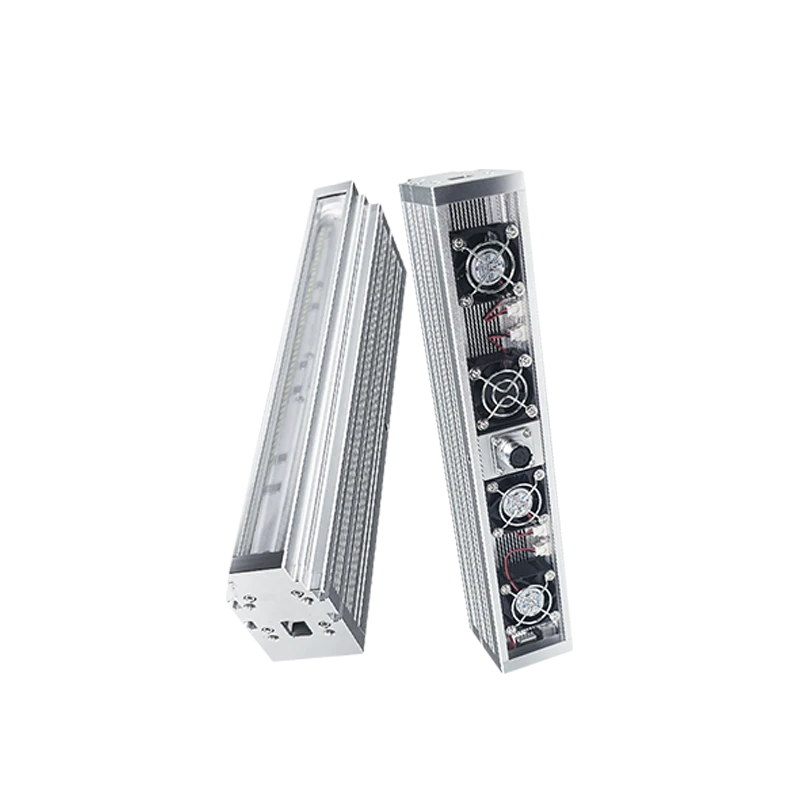

150 x 22 mm Zeilenkamera-Beleuchtung (LS-3LI15022)
Modell LS-3LI15022
Hochhelles Linienscanlicht, lüftergekühlt, mit Leuchtlängen von 75 bis 2400 mm (22 mm breit); 24 V bis 1125 mm und 48 V für größere Längen, mit WS16/WS20 Luftfahrtsteckern.
Merkmale
- Leuchtlängen 75-2400 mm in 75-mm-Schritten
- Kühlgebläse im Gehäuse
- WS16 oder WS20 Luftfahrtstecker; Netzkabel optional (wahlweise Ausführung)
- Dreifarbige RGB-Lichtquelle, Größe, Wellenlänge/Farbtemperatur, Anpassung von Montage und Eingangsleitungslänge
- Netzteil: Eingang 24V DC, Leistung 20-31W. Stabil und flimmerfrei.
- Effektive Leuchtfläche: 75 * 22 mm. Kundenspezifisches Design wird ebenfalls unterstützt.
- Energie sparend, extrem niedriger Leistungsverbrauch, hohe Helligkeit.
Technische Daten
| Modell | LS-3LI15022 |
|---|---|
| Lichtbreite | 22 mm |
| Querschnitt | 54 x 102.5 mm |
| Netzkabel | Selektiver Montage (optional) |
| Leistungstoleranz | Die tatsächliche Produktleistung innerhalb von ±10% der Tabelle ist der Normalbereich. |
| Leuchtfläche (mm) | 150*22 |
| Steckerspezifikation | 4-Kern WS16 Spezifikation |
| Gewicht (kg) | 1 |
| Kategorie | Zeilenlicht |
| LED-Typ | SMD |
| Farbe | Rot/Weiß/Blau |
| Wellenlänge | Rot: 620-635nm; Weiß: -; Blau: 465-470nm |
| Farbtemperatur | Rot: -; Weiß: 6000-7000K; Blau |
| Helligkeit | Rot: 450000LUX; Weiß: 1500000LUX; Blau: 33000LUX |
| Kabel zur Verbindung | 3m WS1 6 vieradrige Leitung |
| Anschlussstecker | WS16 vierkerniger Flugzeugstecker |
| Anschlussdefinition | 1: LED (+) rot ; 3: LED(-) schwarz; 2: FAN(+) blau; 4: FAN(-) grün |
| Gehäusematerial | Aluminiumlegierung (oxidativ geschwärzte Oberfläche) |
| Kühlung | Natürliche Luftkühlung |
| Gehäusehärte-Parameter | Statische load230N±10N, Zeit 5 Minuten Kontaktfläche: Durchmesser 30MM Energielevel: 5J Elemente: Stahlkugeldurchmesser 50MM, 500g±25g |
| Elektrische Isolationskapazität | DC500V Widerstand > 20 Megohm |
| Druckfestigkeitsanforderungen | AC1000V 10mA/5S |
| Entflammbarkeitsklasse | IEC60707 |
| Betriebstemperatur und -feuchtigkeit | Temperatur: 0 bis 50 °C, Feuchtigkeit: 20 bis 85% RH (nicht kondensierend) |
| Lebensdauer | Unter unseren festgelegten Bedingungen der Verwendung, 50,000 Stunden für das Rotlicht und 30,000 Stunden für das Weißlicht, wird die Helligkeit auf 50% des Werkstattwerts reduziert |
| Wertaddierte Dienstleistungen | Ein Jahr kostenloser technischer Support |
| Helligkeits-Controller (optional) | DigitalController |
| Anschlusskabel (optional) | 3m / 5m WS16 vieradrige Leitung |
| Spannung (V) | 24 |
| Leistung Rot | 40 |
| Leistung blau/weiß (W) | 62 |
| Länge (mm) | 170 |
| Breite (mm) | 54 |
| Höhe (mm) | 102.5 |
Anwendungen
- Verpackungsdruckinspektion
- Kachelmustererkennung
- Metallplattenfehlererkennung
- Gedruckte Zeichenerkennung
