Zeilenbeleuchtungen

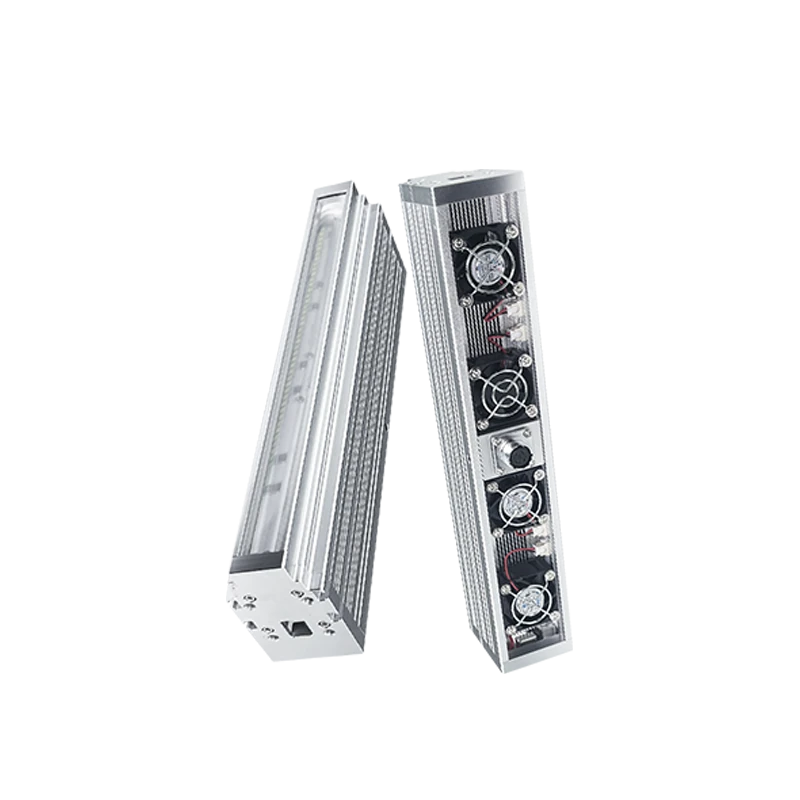

225 x 22 mm Zeilenkamera-Beleuchtung (LS-3LI22522)
Modell LS-3LI22522
Hochhelles Linienscanlicht, lüftergekühlt, mit Leuchtlängen von 75 bis 2400 mm (22 mm breit); 24 V bis 1125 mm und 48 V für größere Längen, mit WS16/WS20 Luftfahrtsteckern.
Merkmale
- Leuchtlängen 75-2400 mm in 75-mm-Schritten
- Kühlgebläse im Gehäuse
- WS16 oder WS20 Luftfahrtstecker; Netzkabel optional (wahlweise Ausführung)
- Dreifarbige RGB-Lichtquelle, Größe, Wellenlänge/Farbtemperatur, Anpassung von Montage und Eingangsleitungslänge
- Netzteil: Eingang 24V DC, Leistung 20-31W. Stabil und flimmerfrei.
- Effektive Leuchtfläche: 75 * 22 mm. Kundenspezifisches Design wird ebenfalls unterstützt.
- Energie sparend, extrem niedriger Leistungsverbrauch, hohe Helligkeit.
Technische Daten
| Modell | LS-3LI22522 |
|---|---|
| Lichtbreite | 22 mm |
| Querschnitt | 54 x 102.5 mm |
| Netzkabel | Selektiver Montage (optional) |
| Leistungstoleranz | Die tatsächliche Produktleistung innerhalb von ±10% der Tabelle ist der Normalbereich. |
| Leuchtfläche (mm) | 225*22 |
| Steckerspezifikation | 4-Kern WS16 Spezifikation |
| Gewicht (kg) | 1.4 |
| Kategorie | Zeilenlicht |
| LED-Typ | SMD |
| Farbe | Rot/Weiß/Blau |
| Wellenlänge | Rot: 620-635nm; Weiß: -; Blau: 465-470nm |
| Farbtemperatur | Rot: -; Weiß: 6000-7000K; Blau |
| Helligkeit | Rot: 450000LUX; Weiß: 1500000LUX; Blau: 33000LUX |
| Kabel zur Verbindung | 3m WS1 6 vieradrige Leitung |
| Anschlussstecker | WS16 vierkerniger Flugzeugstecker |
| Anschlussdefinition | 1: LED (+) rot ; 3: LED(-) schwarz; 2: FAN(+) blau; 4: FAN(-) grün |
| Gehäusematerial | Aluminiumlegierung (oxidativ geschwärzte Oberfläche) |
| Kühlung | Natürliche Luftkühlung |
| Gehäusehärte-Parameter | Statische load230N±10N, Zeit 5 Minuten Kontaktfläche: Durchmesser 30MM Energielevel: 5J Elemente: Stahlkugeldurchmesser 50MM, 500g±25g |
| Elektrische Isolationskapazität | DC500V Widerstand > 20 Megohm |
| Druckfestigkeitsanforderungen | AC1000V 10mA/5S |
| Entflammbarkeitsklasse | IEC60707 |
| Betriebstemperatur und -feuchtigkeit | Temperatur: 0 bis 50 °C, Feuchtigkeit: 20 bis 85% RH (nicht kondensierend) |
| Lebensdauer | Unter unseren festgelegten Bedingungen der Verwendung, 50,000 Stunden für das Rotlicht und 30,000 Stunden für das Weißlicht, wird die Helligkeit auf 50% des Werkstattwerts reduziert |
| Wertaddierte Dienstleistungen | Ein Jahr kostenloser technischer Support |
| Helligkeits-Controller (optional) | DigitalController |
| Anschlusskabel (optional) | 3m / 5m WS16 vieradrige Leitung |
| Spannung (V) | 24 |
| Leistung Rot | 60 |
| Leistung blau/weiß (W) | 93 |
| Länge (mm) | 245 |
| Breite (mm) | 54 |
| Höhe (mm) | 102.5 |
Anwendungen
- Verpackungsdruckinspektion
- Kachelmustererkennung
- Metallplattenfehlererkennung
- Gedruckte Zeichenerkennung
Passend zu diesem Bauteil
Beleuchtungssteuerungen für diese Beleuchtung
- APC analoge Netzteilsteuerung, 1 Kan. (LS-HAPC2424P-1T)$89.00 · Jetzt kaufen
- APC analoge Netzteilsteuerung, 2 Kan. (LS-HAPC2424P-2T)$99.00 · Jetzt kaufen
- APC analoge Netzteilsteuerung, 4 Kan. (LS-HAPC24120P-4T)$139.00 · Jetzt kaufen
- Digitale DPC-Beleuchtungssteuerung, 6 Kan. (LS-DPC24125D-6T)$219.00 · Jetzt kaufen
- Digitale DPC-Beleuchtungssteuerung, 8 Kan. (LS-DPC24125D-8T)$259.00 · Jetzt kaufen
- Digitale DPC-Beleuchtungssteuerung, 12 Kan. (LS-DPC24380-12T)$349.00 · Jetzt kaufen
Weitere Größen in der Zeilenlicht-Serie (3LI Serie)
| Modell | Größe | Leistung | Farben | Preis | Verfügbarkeit | Link |
|---|---|---|---|---|---|---|
| LS-3LI7522 | 75 x 22 mm | 31 W | $229.00 | 11 auf Lager | Ansehen | |
| LS-3LI15022 | 150 x 22 mm | 62 W | $369.00 | 11 auf Lager | Ansehen | |
| LS-3LI30022 | 300 x 22 mm | 124 W | $659.00 | 8 auf Lager | Ansehen | |
| LS-3LI37522 | 375 x 22 mm | 155 W | $799.00 | 11 auf Lager | Ansehen | |
| LS-3LI45022 | 450 x 22 mm | 186 W | $939.00 | 11 auf Lager | Ansehen | |
| LS-3LI52522 | 525 x 22 mm | 217 W | $1,079.00 | 9 auf Lager | Ansehen | |
| LS-3LI60022 | 600 x 22 mm | 248 W | $1,219.00 | 12 auf Lager | Ansehen | |
| LS-3LI67522 | 675 x 22 mm | 279 W | $1,359.00 | 14 auf Lager | Ansehen | |
| LS-3LI75022 | 750 x 22 mm | 310 W | $1,509.00 | 8 auf Lager | Ansehen | |
| LS-3LI82522 | 825 x 22 mm | 341 W | $1,649.00 | 13 auf Lager | Ansehen | |
| LS-3LI90022 | 900 x 22 mm | 372 W | $1,789.00 | 9 auf Lager | Ansehen | |
| LS-3LI97522 | 975 x 22 mm | 403 W | $1,929.00 | 8 auf Lager | Ansehen | |
| LS-3LI105022 | 1050 x 22 mm | 434 W | $2,069.00 | 6 auf Lager | Ansehen | |
| LS-3LI112522 | 1125 x 22 mm | 465 W | $2,219.00 | 10 auf Lager | Ansehen | |
| LS-3LI120022 | 1200 x 22 mm | 496 W | $2,359.00 | 10 auf Lager | Ansehen | |
| LS-3LI135022 | 1350 x 22 mm | 558 W | $2,639.00 | 11 auf Lager | Ansehen | |
| LS-3LI150022 | 1500 x 22 mm | 620 W | $2,919.00 | 7 auf Lager | Ansehen | |
| LS-3LI165022 | 1650 x 22 mm | 682 W | $3,209.00 | 11 auf Lager | Ansehen | |
| LS-3LI180022 | 1800 x 22 mm | 744 W | $3,489.00 | 11 auf Lager | Ansehen | |
| LS-3LI195022 | 1950 x 22 mm | 806 W | $3,769.00 | 7 auf Lager | Ansehen | |
| LS-3LI210022 | 2100 x 22 mm | 868 W | $4,059.00 | 10 auf Lager | Ansehen | |
| LS-3LI225022 | 2250 x 22 mm | 930 W | $4,339.00 | 7 auf Lager | Ansehen | |
| LS-3LI240022 | 2400 x 22 mm | 992 W | $4,619.00 | 11 auf Lager | Ansehen |
