Hintergrundbeleuchtungen

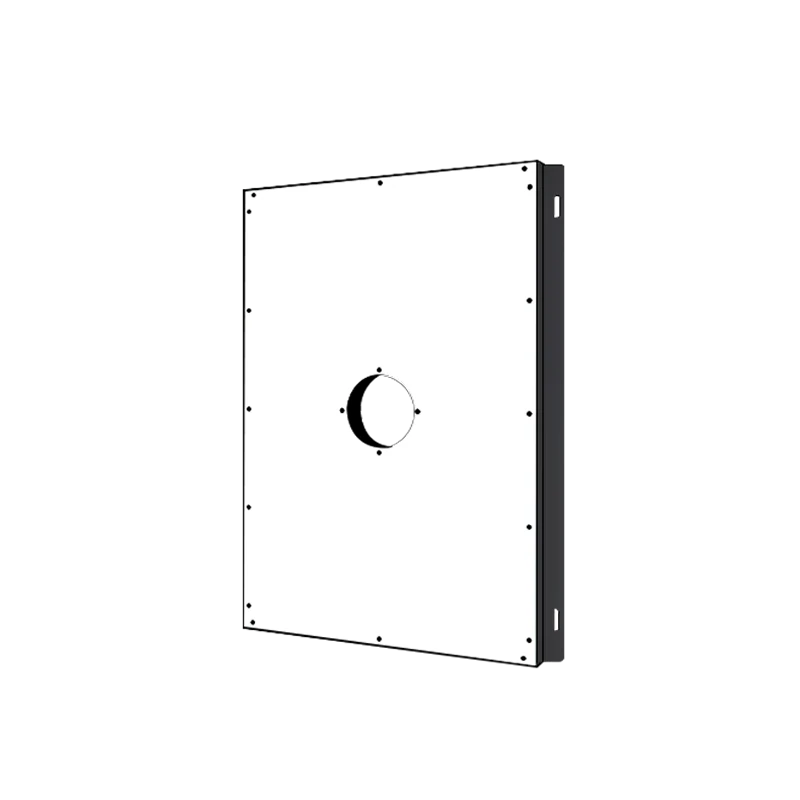

150 x 150 mm Loch-Hintergrundbeleuchtung, 185 x 160 x 20 mm (LS-3FLH150150K50)
Modell LS-3FLH150150K50
Lochhintergrundbeleuchtung (3FLH) mit SMD-LEDs, Leuchtflächen 150 x 150 bis zu 1000 x 1000 mm; SM3, 4-Pin-WS16 oder 4-Pin-WS20-Aviation-Schnittstelle je nach Größe
Merkmale
- Hintergrundbeleuchtung mit Mittelloch (K-Suffix im Modell; Zeichnung von LS-2FLH150150K40 zeigt ein Loch mit Durchmesser 40)
- Dreifarbig RGB Lichtquelle, Größe und Höhe, Wellenlänge/Farbertemperatur, Montage und Eingangsdrahtlänge anpassbar
- Schnittstelle: SM3 (1.3 Pin) bis zu 400 x 300; 4-Pin WS16-Aviation-Schnittstelle 400 x 400 to 600 x 400; 4-Pin WS20-Aviation-Schnittstelle 600 x 600 to 1000 x 1000
- Leuchtfläche:150mm*150mm. Lochdurchmesser:50mm.
- Helligkeitsstufe 255, am Controller einstellbar.
- Lebensdauer: 50000 Stunden für Rotlicht und 30000 Stunden für Weißlicht.
- Geeignet für großflächige Inspektion wie Messung großer Volumenkörper, Beleuchtung für Greifarme von Robotern, Konturerkennung und Detektion von Verunreinigungen an transparenten Objekten.
Technische Daten
| Modell | LS-3FLH150150K50 |
|---|---|
| LED-Typ | SMD |
| Leistungstoleranz | Die tatsächliche Produktleistung innerhalb von ±10% der Tabelle ist der Normalbereich. |
| Leuchtfläche (mm) | 150*150 |
| Schraubenbohrung M3 | √ |
| Schnittstelle | SM3(1.3 Pin) Schnittstelle |
| Kategorie | Hintergrundbeleuchtung mit Bohrung |
| Farbe | Rot/Weiß/Blau/Grün |
| Wellenlänge | rot: 620-635nm; weiß: —; blau: 465-470nm; grün: 525-530nm |
| Farbtemperatur | rot: —; weiß: 6000-6500K; blau: —; grün: — |
| Kabellänge | 0.5m |
| Anschlussstecker | Flachkopf 3PIN2 Pin |
| Anschlussdefinition | 1:positiv(+)rot; 2:freilassen; 3:negativ(-)schwarz. |
| Gehäusematerial | Aluminiumlegierung (oxidativ geschwärzte Oberfläche) |
| Kühlung | Naturalkühlung |
| Gehäusehärte-Parameter | Statische Last 230N±10N, Zeit 5 Minuten, Kontaktfläche: Durchmesser 30MM, Energieniveau: 5J, Elemente: Stahlkugel Durchmesser 50MM,500g±25g |
| Elektrische Isolationskapazität | DC500V Isolationswiderstand>20 Megaohm |
| Druckfestigkeitsanforderungen | AC1000 V10mA/5S |
| Entflammbarkeitsklasse | IEC60707 |
| Betriebstemperatur und -feuchtigkeit | Temperatur:0 bis 50 ºC, Feuchte:20% bis 85 %RH (nicht kondensierend) |
| Lebensdauer | Unter unseren angegebenen Nutzungsbedingungen: 50000 Stunden bei Rotlicht und 30000 Stunden bei Weißlicht, wobei sich die Helligkeit auf 50% des Werkswerts reduziert |
| Wertaddierte Dienstleistungen | Ein Jahr kostenloser technischer Support |
| Helligkeits-Controller (optional) | 1. Analog-Controller 2. Digital-Controller |
| Anschlusskabel (optional) | 1. Lichtquellen-Verlängerungskabel 2. Steckadapterkabel |
| Spannung (V) | 24 |
| Leistung Rot | 16.9 |
| Leistung blau/weiß (W) | 19.3 |
| Länge (mm) | 185 |
| Breite (mm) | 160 |
| Höhe (mm) | 20 |
| Versandgewicht | 0.80 kg |
Anwendungen
- Messung der vier Dimensionen des Objekts
- Kantenbrucherkennung
- Fremdkörpererkennung bei transparenten Objekten
- Kantenerkennung von Handyhüllen
- Sohlenkonturerkennung
