Hintergrundbeleuchtungen
280 x 280 mm kollimiertes LED Hintergrundbeleuchtung (LS-2BCP-280X280)
Modell LS-2BCP-280X280
280 x 280 mm kollimiertes LED-Hintergrundlicht. Kollimiertes Hintergrundlicht mit unterer Beleuchtung in der 2BC-style-gekühlten Gehäuseform mit Fins, 23-26 mm stark, mit seitlichen M3 Schraubenbohrungen zur Montage.
Datenblatt (PDF) - LS-2BCP-280X280Maßzeichnung (PDF) - LS-2BCP-280X2803D Modell (STEP) - LS-2BCP-280X280
Merkmale
- Flexible Gestaltung für Breite, Länge und Gesamtabmessungen.
- Erhöht effektiv die Kantschärfe und den Kontrast des Produkts.
- Hohe Homogenität.
Technische Daten
| Modell | LS-2BCP-280X280 |
|---|---|
| Spannung (V) | 24 |
| Leistung R (W) | 48.4 |
| Leistung W/B/G (W) | 69.1 |
| Leuchtfläche (mm) | 280x280 |
| Außenmaße L x B x H (mm) | 294x294x24 |
| Farben | Rot, Grün, Blau, Weiß |
| Montage | M3 Tiefe 4 (umgekehrt) auf der Rückseite, Menge X pro Zeichentisch; M3 Mutternschlitze im Seitenprofil |
| Kühlkörper | Gekühlte Rippenprofil |
| Kabellänge (mm) | 500 |
| Versandgewicht (geschätzt) | 2.20 kg |

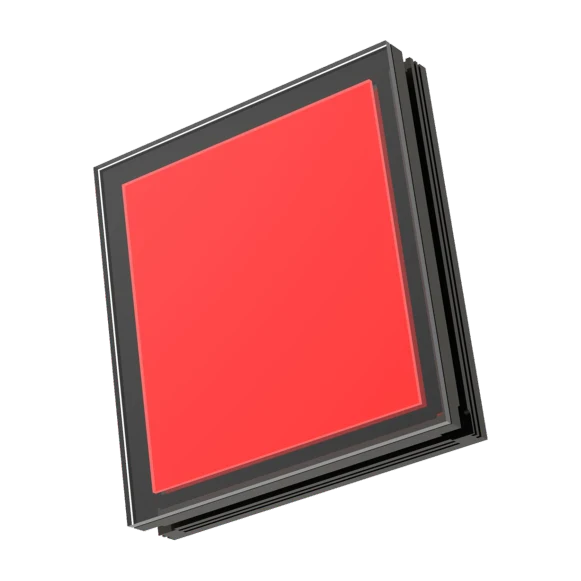

Foto zeigt ein repräsentatives Modell dieser Serie; siehe die Spezifikationen für dieses Modell.
Montage- und Zeichnungsdaten
Zeichentisch (LS-2BCP-AXB; X = Anzahl der M3 depth-4 Montagebohrungen, E = Dicke): X=6, C=230, D=287, E=24
Anwendungen
- Metallzylinder-Konturprüfung, Glasflaschendurchmesserprüfung, Keramikspaltendurchmesserprüfung, Schraubgewindekonturprüfung.
- Erkennung durch transparente Verpackungsbox
- Konturdefekte
- Graterkennung an vergoldeten Bauteilen
- Graterkennung an Spulen
Passend zu diesem Bauteil
Beleuchtungssteuerungen für diese Beleuchtung
- APC analoge Netzteilsteuerung, 1 Kan. (LS-HAPC2424P-1T)$89.00 · Jetzt kaufen
- APC analoge Netzteilsteuerung, 2 Kan. (LS-HAPC2424P-2T)$99.00 · Jetzt kaufen
- Analoge Beleuchtungssteuerung mit Konstantspannung, 60W, 4-Kanal SMR-03V-BC-Anschluss (LS-LEVS-60-4-SY)$109.00 · Jetzt kaufen
- Digitale DPC-Beleuchtungssteuerung, 6 Kan. (LS-DPC24125D-6T)$219.00 · Jetzt kaufen
- Digitale DPC-Beleuchtungssteuerung, 8 Kan. (LS-DPC24125D-8T)$259.00 · Jetzt kaufen
- Digitale DPC-Beleuchtungssteuerung, 12 Kan. (LS-DPC24380-12T)$349.00 · Jetzt kaufen
Andere Größen in der kollimierten unteren Hintergrundbeleuchtung-Serie (2BCP-Serie)
| Modell | Größe | Leistung | Farben | Preis | Verfügbarkeit | Link |
|---|---|---|---|---|---|---|
| LS-2BCP-30X30 | 30 x 30 mm | 1.44 W | $89.00 | 13 auf Lager | Ansehen | |
| LS-2BCP-50X50 | 50 x 50 mm | 3.5 W | $99.00 | 13 auf Lager | Ansehen | |
| LS-2BCP-70X70 | 70 x 70 mm | 6.3 W | $109.00 | 14 auf Lager | Ansehen | |
| LS-2BCP-80X80 | 80 x 80 mm | 8.6 W | $119.00 | 18 auf Lager | Ansehen | |
| LS-2BCP-110X60 | 110 x 60 mm | 8.6 W | $119.00 | 14 auf Lager | Ansehen | |
| LS-2BCP-100X100 | 100 x 100 mm | 15.1 W | $139.00 | 17 auf Lager | Ansehen | |
| LS-2BCP-120X120 | 120 x 120 mm | 17.3 W | $159.00 | 14 auf Lager | Ansehen | |
| LS-2BCP-150X150 | 150 x 150 mm | 28.8 W | $199.00 | 17 auf Lager | Ansehen | |
| LS-2BCP-200X120 | 200 x 120 mm | 28.8 W | $199.00 | 14 auf Lager | Ansehen | |
| LS-2BCP-200X150 | 200 x 150 mm | 36 W | $229.00 | 13 auf Lager | Ansehen | |
| LS-2BCP-250X150 | 250 x 150 mm | 41.5 W | $269.00 | 11 auf Lager | Ansehen | |
| LS-2BCP-200X200 | 200 x 200 mm | 43.2 W | $279.00 | 17 auf Lager | Ansehen | |
| LS-2BCP-300X150 | 300 x 150 mm | 51.8 W | $309.00 | 13 auf Lager | Ansehen | |
| LS-2BCP-220X220 | 220 x 220 mm | 50.7 W | $319.00 | 12 auf Lager | Ansehen | |
| LS-2BCP-300X300 | 300 x 300 mm | 72 W | $519.00 | 14 auf Lager | Ansehen | |
| LS-2BCP-400X300 | 400 x 300 mm | 103.7 W | $669.00 | 16 auf Lager | Ansehen | |
| LS-2BCP-400X400 | 400 x 400 mm | 126.7 W | $859.00 | 13 auf Lager | Ansehen |
