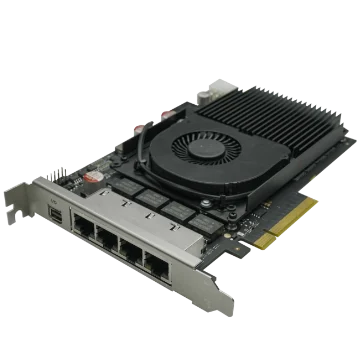

Hikrobot MV-GT1104P Quad 10GigE Schede di acquisizione
Modello MV-GT1104P
Hikrobot MV-GT1104P Quad 10GigE Schede di acquisizione. Supporta il protocollo GigE Vision V2.0 con ciascun canale che può raggiungere una velocità di trasferimento dati di fino a 10 Gbps. Supporta l'interfaccia del bus PCI-E gen3 × 8 e una larghezza di banda massima del bus di 40 Gbps.
Scheda tecnica (PDF) - MV-GT1104PManuale utente (PDF) - MV-GT1104PCAD: 3D STEP + 2D DXF (ZIP) - MV-GT1104P
Caratteristiche
- Supporta il protocollo GigE Vision V2.0 con ciascun canale che può accedere fino a 10 Gbps di velocità di trasferimento dati.
- Supporta PCI-E gen3 × 8 interfaccia bus e una larghezza massima di banda del bus di 40 Gbps.
- Supporta la pre-elaborazione a fine scheda per ridurre il carico del CPU.
- Supporta il rinvio dei pacchetti dati, il controllo degli eventi, ecc.
- Adotta più connettori I/O per l'input e l'output.
- Fornisce un SDK per sviluppi secondari.
- Conforme allo standard Genlcam.
Specifiche
| Modello | MV-GT1104P |
|---|---|
| Marca | Hikrobot |
| Memoria integrata | 4 GB DDR4-RAM |
| Interconnessione | PCI-E gen3 × 8 |
| Banda di trasmissione | 7000 MB/s (larghezza di banda di trasmissione max.); 6750 MB/s (larghezza di banda di trasmissione sostenuta) |
| Indicatore bus | 1 |
| Standard | GigE Vision V2.0 |
| Interfaccia | RJ45 × 4, supporta PoE |
| Tipo di telecamera supportato | Camera industriale GigE, camera industriale 10 GigE e camera industriale 2.5 GigE |
| Quantità telecamere supportate | Fino a 4 (larghezza di banda totale fino a 40 Gbps) |
| Velocità di connessione telecamera | 10 Gbps |
| Flusso | 4 |
| Indicatore di streaming | Paire 4 |
| Formato pixel | Mono 8/10/10p/12/12p/16; Bayer 8/10/10p/12/12p; YUV422Packed, YUV422_YUYV_Packed; RGB 8, BGR 8 |
| Tipo I/O | Ingresso/uscita configurabile × 6, compatibile con singolo/differenziale e supporta la cascata di più schede di acquisizione; I/O sul gancio: Linea 0/1/2/3 supporta ingresso da 3.3 VDC a 24 VDC e uscita 3.3 VDC, tensione di riferimento N regolabile contemporaneamente; I/O sulla scheda: Linea 4/5 supporta ingresso da 3.3 VDC a 24 VDC e uscita 3.3 VDC |
| Connettore | I/O sul supporto: Mini-DP, femmina, 20-pin; I/O sulla PCB: connettore a 9-pin (passo 2.54 mm, 2 x 5, 10 fori ciechi) |
| Consumo di potenza | Tip. 28.5 W |
| Dimensione | 181 mm × 126.3 mm × 22.4 mm (7.1" × 5.0" × 0.9") |
| Temperatura | Temperatura di esercizio: 0 °C a 55 °C (32 °F a 131 °F); Temperatura di conservazione: –20 °C a 70 °C (–4 °F a 158 °F) |
| Umidità | 10% UR a 95% UR (senza condensa) |
| Software client | MVS |
| Sistema operativo | Windows 7/10/11 |
| Certificazione | CE, KC, RoHS |
| Frame jumbo | 9 KB |
| Peso di spedizione (stimato) | 0.38 kg |
