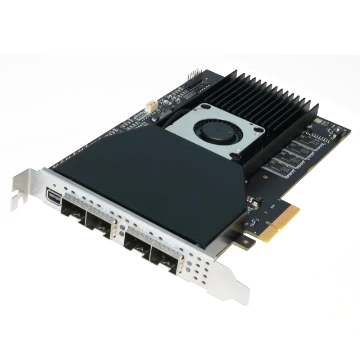

Scheda di acquisizione Hikrobot MV-GS1004F-DF V3.0 XoF V3.0, 4 porte, slot SFP+, funzione DataForwarding
Modello MV-GS1004F-DF V3.0
Hikrobot MV-GS1004F-DF V3.0 XoF scheda di acquisizione V3.0, 4 porte, slot SFP+, funzione DataForwarding. Data Forwarding supporta la catena in serie fino a 10 schede di acquisizione, con una distanza massima di 300 m tra le schede di acquisizione
Scheda tecnica (PDF, cinese) - MV-GS1004F-DF V3.0Manuale utente (PDF, cinese) - MV-GS1004F-DF V3.0CAD: 3D STEP + 2D DXF (ZIP) - MV-GS1004F-DF V3.0
Caratteristiche
- Supporto per inoltro dati
- Catena a margherita fino a 10 schede di acquisizione, con fino a 300 m tra le schede di acquisizione
- Trasmissione del protocollo XoFLink multifibra per trasferimento dati stabile
- PCI-E Gen3 × 4 bus; fino a 10 Gbps di acquisizione immagini per canale
- Indicazioni del bus e dei canali segnalano lo stato della scheda di acquisizione in tempo reale
- Interfaccia I/O ricca con diversi input e output integrati
- SDK fornito per sviluppo secondario
Specifiche
| Modello | MV-GS1004F-DF V3.0 |
|---|---|
| Marca | Hikrobot |
| Memoria integrata | 2 GB DDR4 |
| Interconnessione | PCI-E gen3 ×4 |
| Banda di trasmissione | 4000 MB/s (larghezza di banda di trasmissione max.); 3200 MB/s (larghezza di banda di trasmissione sostenuta) |
| Indicatore bus | 1 |
| Standard | XoFLink |
| Modulo SFP+ | 4 × SFP+ |
| Interfaccia dati | Porta in fibra 2LC |
| Quantità telecamere supportate | 1/2/3/4 unità |
| Velocità di connessione telecamera | 10 Gbps per interfaccia, larghezza di banda totale 27 Gbps |
| Flusso | 2 |
| Indicatore di streaming | Paire 4 |
| Tipo I/O | Fornisce 11 connettori I/O configurabili, compatibili con segnali single-ended/differentiali, e supporta la cascata di più schede di acquisizione.; I/O sul supporto: Linea 0 a Linea 7 supporta l'ingresso (3.3 V a 24 V) e l'uscita (massimo 24 V); I/O sulla PCB: Linea 8 a Linea 10 supporta l'ingresso (3.3 V a 12 V) e l'uscita (3.3 V) |
| Connettore | Connettore I/O sul supporto: connettore MiniDP femmina a 20 pin; Connettore I/O sulla PCB: connettore a 9 pin (intervallo 2.54 mm, 2 × 5, foro a 10 pin) |
| Consumo di potenza | 12.8 W |
| Dimensione | 181 mm × 126.3 mm × 21.6 mm |
| Temperatura | Temperatura di esercizio: 0 °C a 60 °C (32 °F a 140 °F); Temperatura di conservazione: –20 °C a 70 °C (–4 °F a 158 °F) |
| Umidità | 10% UR a 95% UR (senza condensa) |
| Software client | MVS |
| Sistema operativo | Windows 7/10/11, Ubuntu 18.04 a 24.04 su sistema Linux a 64 bit |
| Certificazione | CE, KC, RoHS |
| Peso di spedizione (stimato) | 0.38 kg |
