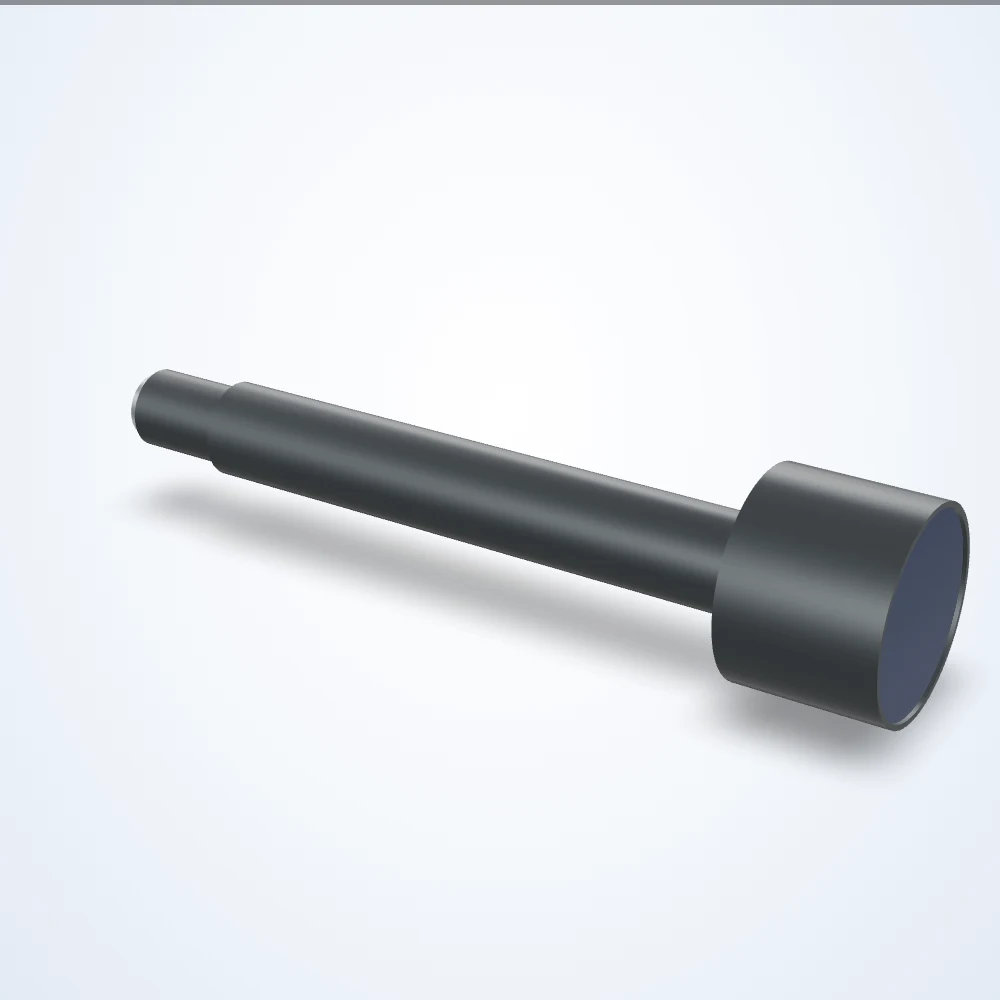

Obiettivo telecentrico 0.157×, 2/3", C-mount, lunghezza d'onda 525 nm (LS-TCL-0409)

Name: Obiettivo telecentrico 0.157×, 2/3", C-mount, lunghezza d'onda 525 nm (LS-TCL-0409)
Brand: LumaSpec Vision
SKU: LS-TCL-0409
Price: 4839.00 USD
Availability: BackOrder

Modello LS-TCL-0409

Obiettivo telecentrico con ingrandimento costante lungo la profondità di campo, per misurazioni e collaudi senza errori prospettici. Connessione: m8.

$4,839.00 USD

Tempo di consegna confermato con il preventivo

Aggiungere al preventivo il prezzo quotato per tempo di consegna e prezzi per quantità

Costruisci un sistema con questo obiettivo → Obiettivo, illuminatore, controller e cavi abbinati, verificati per compatibilità

Prezzi in USD. Il checkout è disponibile nella tua lingua dove possibile.

Spedizione in 1 giorni per articoli a magazzinoArticoli in magazzino spediti entro un giorno lavorativo · tracciamento UPS o DHL · Politica di spedizione
Garanzia minima di 3 anniCopre difetti di materiali e lavorazione · Garanzia
Supporto esperto di visione artificiale inclusoDai nostri ingegneri P.E. autorizzati, con ogni unità · Chieda compatibilità
Sconti per quantità e Netto 30Per conti aziendali approvati; ordini d'acquisto ben accetti · Dettagli
Resi entro 90 giorniArticoli non usati; etichetta di reso gratuita negli Stati Uniti · Politica dei resi
Checkout sicuro tramite ShopifyCarta, PayPal, Venmo, Shop Pay o Google Pay

Scheda tecnica (PDF) - LS-TCL-0409

Specifiche

Modello	LS-TCL-0409
Attacco	C-mount
Connettore	M8
Diametri di serraggio	Ø80 h8, Ø61 h8, Ø37.80 h8
Profondità del cubo	131.28 mm
Dimensioni (diametro x lunghezza, mm)	80 x 332.69
Dimensioni approssimative	336.3 x 108 x 318.8 mm
Distorsione massima (%)	< 0.08
Distorsione tipica (%)	< 0.03
FOV @ 1/1.8″	45.41 x 33.95 mm
Fov a 1/2.0″	40.76 x 30.57 mm
Fov a 1/2.5″	36.31 x 27.26 mm
FOV @ 1/2″	40.76 x 30.57 mm
Fov a 1/3.0″	30.57 x 22.93 mm
FOV @ 2/3″	54.14 x 45.16 mm
Frontale	faccia del cubo quadrato 108 x 108.28 mm, apertura chiara Ø76.14
Lunghezza braccio illuminatore	318.82 mm
Cerchio immagine	11 mm
Posizione di installazione	Solo uso interno
Corrente LED	350 mA
Tensione LED	3.3 Volt
Tensione massima LED	4 Volt
Tipo di obiettivo	Telecentrico
Colore luce	Verde
Bullone di bloccaggio	sì
Diametro anello di montaggio	Ø40
Fori di montaggio	3x M5 profondità 10 per lato
Umidità relativa di funzionamento (%)	20-85 Non concentrante
Intervallo di temperatura di funzionamento	Da 0 a 40 °C
Consumo massimo	2.5 Watt
Corrente di impulso massima	2000 mA
Risoluzione (dimensione pixel)	32 μm
FWHM spettrale	40 nm
Intervallo di temperatura di stoccaggio	Da 0 a 50 °C
Tensione di alimentazione	12 - 24 Volt
Telecentricità massima	0.08°
Telecentricità tipica	< 0.05°
Tipo	illuminazione coaxiale telecentrica (cubo divisore di fascio + braccio illuminatore laterale)
Lunghezza d'onda	525 nm
ƒ/n di lavoro	f/8
Peso (g)	3132
