SC6000-Serie Smart-Kamera
Smart-Kameras & Vision-Sensoren

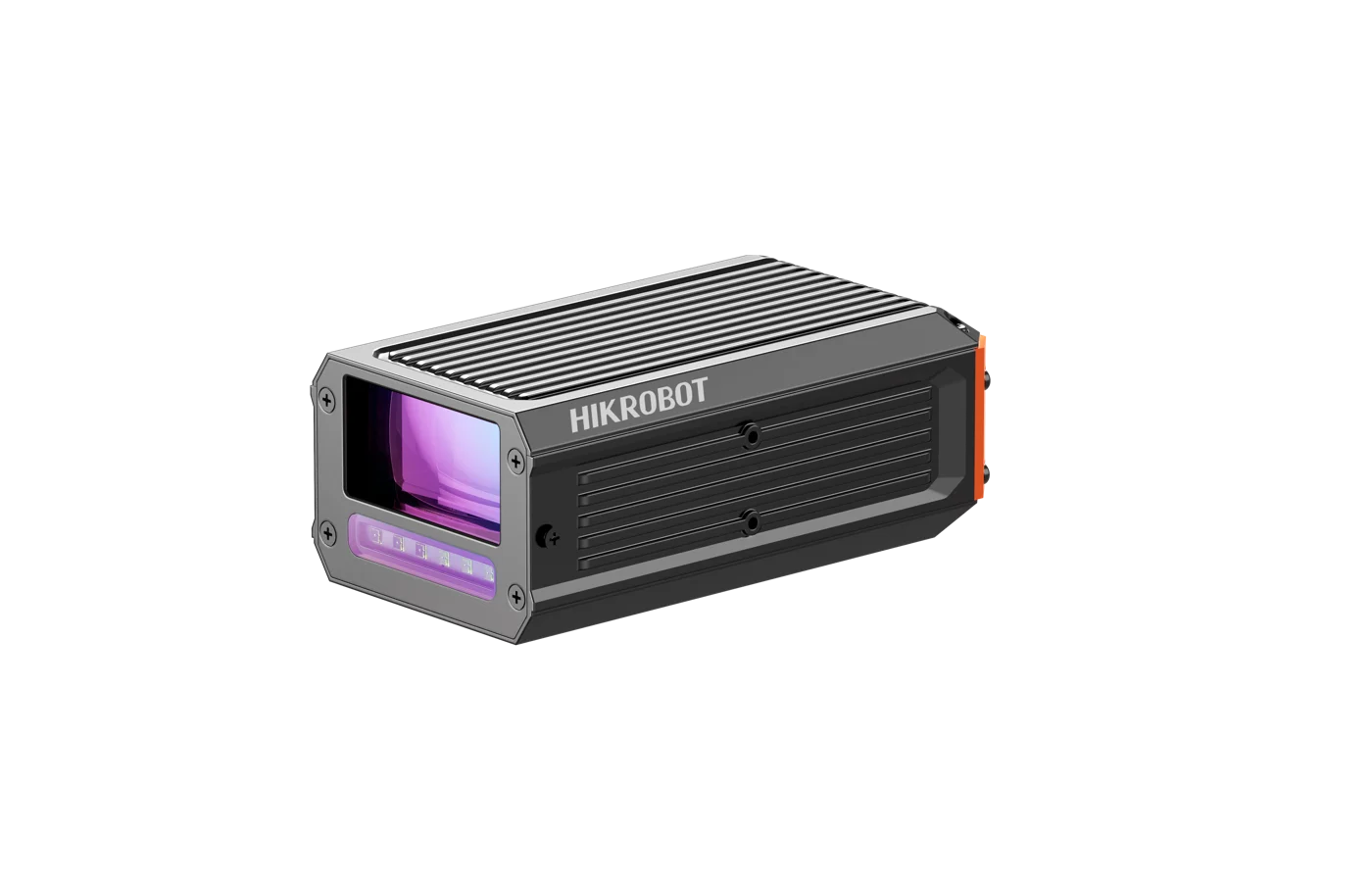

Hikrobot MV-SC6500P-AI-WID-IBN SC6500P Wafer-ID-Reader, Mono, Kombinierte IR-Lichtquelle
Modell MV-SC6500P-AI-WID-IBN
Hikrobot MV-SC6500P-AI-WID-IBN SC6500P Wafer-ID-Reader, Monochrom, Kombinierte Infrarotlichtquelle. Nutzt KI-Algorithmus zur Erkennung von Wafer-ID-Informationen. Unterstützt erweitertes optisches Bildgebungssystem mit mehreren Beleuchtungsmethoden
Datenblatt (PDF) - MV-SC6500P-AI-WID-IBNSchnellstartanleitung (PDF) - MV-SC6500P-AI-WID-IBNCAD: 3D STEP + 2D DXF (ZIP) - MV-SC6500P-AI-WID-IBN
Merkmale
- Verwendet einen KI-Algorithmus, um Wafer-ID-Informationen zu erkennen.
- Unterstützt ein erweitertes optisches Bildgebungssystem mit mehreren Beleuchtungsmethoden.
- Integriert VM-Funktionen und unterstützt mehr als 140 Algorithmen
- Verwendet leistungsstarken CPU mit schnellerer Rechenleistung und hoher Effizienz.
- Unterstützt mehrere Kommunikationsprotokolle.
- Unterstützt Indikatoren zur Anzeige des Gerätezustands für einfache Fehlersuche und Wartung.
Technische Daten
| Modell | MV-SC6500P-AI-WID-IBN |
|---|---|
| Marke | Hikrobot |
| Funktionsmodul | Vision Master Plattform (inkl. Deep-Learning-Modul) und SCClient |
| Algorithmenkapazität | SEMI OCR-Ziffernzeichen, Datenmatrix-Code, QR-Code und Barcode |
| Kommunikationsprotokoll | TCP, UDP, MODBUS, serielle Schnittstelle, PROFINET, EtherNet/IP, Fins, MC, FTP usw. |
| Sensortyp | CMOS, Global Shutter |
| Pixelgröße | 3.45 μm × 3.45 μm |
| Sensorgröße | 1/3.4" |
| Auflösung | 1408 × 576 |
| Max. Bildrate | 120 fps |
| Gain | 0 dB bis 37 dB |
| Belichtungszeit | 25 µs bis 1 s |
| Pixelformat | Mono 8 |
| Mono/Farbe | Mono |
| LED | NIR-Licht |
| Beleuchtungsmethode | Mehrere Beleuchtungsmethoden (Helligkeitsfeldbeleuchtung und Dunkelfeldbeleuchtung) |
| Beleuchtungsstärke | In Software konfigurierbar |
| Anzeige | Stromversorgungsindikator (PWR), Netzwerk-Indikator (LNK) und Status-Indikator (SYS) |
| Speicher | 8 GB |
| Lagerung | 64 GB |
| Objektivanschluss | M12-mount |
| Fokusmodus | Automatisch |
| Montagehöhe | von 40 mm bis 50 mm (empfohlen) |
| Sichtfeld (Bereich) | 38 mm × 15 mm |
| Schärfentiefe | ± 5 mm |
| Datenschnittstelle | Gigabit Ethernet (1000 Mbit/s) |
| Digitale Ein-/Ausgänge | Der 6-polige P7-Anschluss liefert Strom und I/O, einschließlich nicht isolierter Eingänge × 1, nicht isolierter Ausgänge × 1 und RS-232 × 1 |
| Netzteil | 24 VDC |
| Leistungsaufnahme | Durchschn. 11.5 W @ 24 VDC; Max. 18 W @ 24 VDC |
| Gewicht | Ca. 829 g (1.8 lb.) |
| Abmessungen | 127 mm × 69 mm × 49 mm (5" × 2.7" × 1.9") |
| Schutzart | IP40 |
| Temperatur | Betriebstemperatur: 0 °C bis 40 °C (32 °F bis 104 °F); Lagertemperatur: –30 °C bis 70 °C (–22 °F bis 158 °F) |
| Luftfeuchtigkeit | 20% RH bis 95% RH (keine Kondensation) |
| Vibrationsfestigkeit | Erfüllt die Norm IEC 60068-2-6:2007.; Nur Gerät (ohne Montagehalterung): 10 Hz bis 55 Hz, 1.5 mm Spitze-Spitze-Amplitude, 2 Stunden pro Achse (X, Y, Z) |
| Schockfestigkeit | Entspricht Norm IEC 60068-2-27:2008.; Nur Gerät (ohne Befestigungswinkel): 30 g / 11 ms, halbe Sinuswelle, 500 Stöße pro Achse (6 Richtungen) |
| Zertifizierung | CE, KC |
| Versandgewicht (geschätzt) | 1.26 kg |
