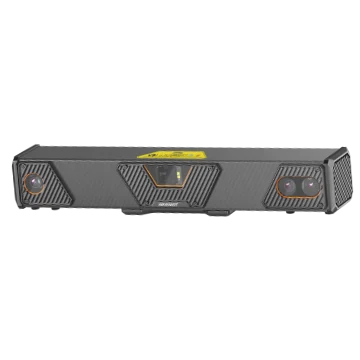

Hikrobot MV-RS-Base-L Galvanometer-Laser 3D Kamera
Modell MV-RS-Base-L
Hikrobot MV-RS-Base-L Galvanometer-Laser 3D Kamera. Individuelles optisches System zur Erzielung einer hochwertigen Bildqualität. Unterstützt Lasermodul mit hoher Homogenität zur Erzeugung eines detaillierteren Punktwolkenbildes.
Datenblatt (PDF) - MV-RS-Base-LBenutzerhandbuch (PDF) - MV-RS-Base-LCAD: 3D STEP + 2D DXF (ZIP) - MV-RS-Base-L
Merkmale
- Individuelles optisches System für hochwertige Bilder.
- Unterstützt ein Lasermodul mit hoher Homogenität, um ein detaillierteres Punktwolkenbild bereitzustellen.
- Unterstützt paralleles Mehrkern-Processing mit hoher Präzision und hoher Bildaufnahmerate.
- Unterstützt die Ausrichtung zwischen Tiefe-Bildern und RGB-Bildern, bequem für die sekundäre Entwicklung.
- Verwendet ein Hochleistungs-Kohlenstofffaser-Design mit hoher Stabilität.
Technische Daten
| Modell | MV-RS-Base-L |
|---|---|
| Marke | Hikrobot |
| Nahsichtfeld | 640 mm × 600 mm @ 1200 mm |
| Typisches Sichtfeld | 1100 mm × 900 mm @ 1800 mm |
| Weites Sichtfeld | 1220 mm × 1000 mm @ 2200 mm |
| Luftstrecke (CD) | 1200 mm |
| Messbereich (MR) | 1000 mm |
| Wiederholgenauigkeit (Z-Achse)* | 0.08 mm @ 1800 mm |
| VDI/VDE-Genauigkeit* | 0.15 mm @ 1800 mm |
| Auflösung | RGB: 3200 × 1944; Tiefe: 1632 × 1264 |
| Datenakquisitionszeit | 0.4 s bis 0.9 s |
| Bildausgabeverzögerung | 0.8 s bis 1.5 s |
| Datentyp | Originalbild (Schwarzweiß- und Farbbilder), Tiefebild, RGB-D Bild |
| Datenschnittstelle | Gigabit Ethernet (1000 Mbit/s) |
| Digitale Ein-/Ausgänge | 12-polige M12-Schnittstelle liefert Strom und I/O, einschließlich optisch getrennter Eingänge × 3 (Linie 0/3/6), optisch getrennter Ausgänge × 3 (Linie 1/4/7) |
| Netzteil | 24 VDC |
| Leistungsaufnahme | Typ. 15 W @ 24 VDC |
| Abmessungen | 456.1 mm × 79.8 mm × 98.5 mm (18.0" × 3.1" × 3.9") |
| Gewicht | Ca. 1.5 kg (3.3 lb.) |
| Schutzart | IP65 |
| Temperatur | Betriebstemperatur: 0 °C bis 45 °C (32 °F bis 113 °F); Lagertemperatur: –30 °C bis 80 °C (–22 °F bis 176 °F) |
| Luftfeuchtigkeit | 20% RH bis 85% RH (keine Kondensation) |
| Laserschutzklasse | Klasse 2 |
| Wellenlänge | 638 nm |
| Client-Software | RobotPilot, HiViewer |
| Betriebssystem | 32/64-Bit Windows 7/10, 64-Bit Windows 11 |
| Zertifizierung | RoHS, CE |
| Versandgewicht (geschätzt) | 2.20 kg |
