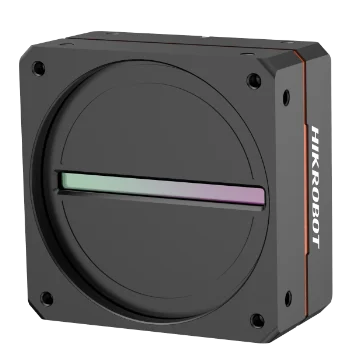

Hikrobot MV-CL162-91CM(V2.0) 16k mono Camera Link Zeilenkamera, Dual-Line, 3.5μm
Modell MV-CL162-91CM(V2.0)
Hikrobot MV-CL162-91CM(V2.0) 16k monochromatische Camera Link Zeilenkamera, Dual-Linie, 3.5μm. Reichhaltige ISP-Verarbeitung, einschließlich Rauschunterdrückung und manueller Gamma-Korrektur, Flachfeldkorrektur, LUT und Schwarzpegeljustierung 2-TDI Funktion mit wählbaren Bildgebungsmustern
Datenblatt (PDF, Chinesisch) - MV-CL162-91CM(V2.0)Benutzerhandbuch (PDF, Chinesisch) - MV-CL162-91CM(V2.0)CAD: 3D STEP + 2D DXF (ZIP) - MV-CL162-91CM(V2.0)
Merkmale
- Leistungsstarker ISP-Verarbeitung, einschließlich Rauschunterdrückung und manueller Gamma-Korrektur, Flachfeldkorrektur, LUT und Schwarzniveau-Anpassung
- 2-TDI Funktion mit wählbaren Bildgebungsmustern
- Flexibler Belichtungs- und Erwerbsmodus, Baseline-Rate 50 kHz
- Bidirektionale I/O, flexibel als Eingang oder Ausgang konfigurierbar
- Kompaktes Design mit Montagelöchern an Front- und Seitenplatten für flexible Installation.
- Kompatibel mit Camera Link und dem GenICam-Standard
Technische Daten
| Modell | MV-CL162-91CM(V2.0) |
|---|---|
| Marke | Hikrobot |
| Sensortyp | CMOS |
| Pixelgröße | 3.5 μm × 3.5 μm |
| Auflösung | 16384 × 2 |
| Bildmodus | 1-Linie/2-TDI |
| Max. Zeilenrate | Volle Auflösung: 10 kHz (Basis), 20 kHz (Mittel), 40 kHz (Voll), 50 kHz (80-Bit); Mit Binning-Zeilenrate-Boost: 71 kHz@1-Zeile (volle Auflösung), 60 kHz@2-TDI (volle Auflösung); Mit ROI-Zeilenrate-Boost: 120 kHz@1-Zeile (6820-Auflösung oder niedriger), 60 kHz@2-TDI (6820-Auflösung oder niedriger) |
| Konfigurationsmodus | Basis, Mittel, Voll, 80-Bit |
| Tap-Geometrie | 1 × 2, 1 × 4, 1 × 8, 1×10 |
| Kanal | 2/4/8/10 Taps |
| Pixeltakt | 40 MHz, 66 MHz, 80 MHz, 85 MHz |
| Dynamikumfang | 56.7 dB |
| SNR | 37 dB |
| Gain | 1.0 x |
| Belichtungszeit | 3 μs ~ 10 ms |
| Belichtungsmodus | Aus/ Einmalig/ Kontinuierlicher Belichtungsmodus; unterstützt festgelegte Belichtungszeit, Trigger-Breite Belichtung |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/12 |
| Binning | Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Umgekehrtes Bild | Unterstützt horizontale, gespiegelte Bildausgabe |
| Trigger-Modus | Externer Trigger, interner Trigger |
| Externer Trigger-Modus | Zeilen-Trigger, Bild-Trigger, Zeilen- + Bild-Trigger |
| Datenschnittstelle | Camera Link (SDR-Stecker); USB-Schnittstelle zur Firmware-aktualisierung |
| Digitale Ein-/Ausgänge | 12-poliger P10 Steckverbinder liefert Strom und I/O: konfigurierbare Eingänge/Ausgänge × 4 (Line 0/1/3/4) und unterstützt single-ended/differential. Camera Link liefert I/O (CC1/CC2/CC3/CC4). |
| Netzteil | 12 ~ 24 VDC |
| Leistungsaufnahme | 9.8 W@12 VDC |
| Objektivanschluss | M72*0.75, Flankenrücklänge 12 mm, anwendbar für F-mount über Objektivadapter |
| Abmessungen | 76 mm × 76 mm × 42.1 mm |
| Gewicht | Ca. 320 g (0.7 lb.) |
| Schutzart | IP40 (bei fachgerechter Objektivmontage und Verdrahtung) |
| Temperatur | Betriebstemperatur: –20 °C bis 55 °C (–4 °F bis 131 °F); Lagerungstemperatur: –30 °C bis 80 °C (–22 °F bis 176 °F) |
| Luftfeuchtigkeit | 5% RH bis 90% RH (keine Kondensation) |
| Client-Software | MVS und Framegrabber-Software mit Camera Link Protokoll |
| Betriebssystem | Windows 7/10/11 32/64bits |
| Kompatibilität | Camera Link V1.2, GenICam |
| Zertifizierung | CE, RoHS, KC |
| Versandgewicht (geschätzt) | 0.55 kg |
