Bi-telezentrisches Objektiv für 2/3" Kameras (VCM230 Serie)
Telezentrische Objektive

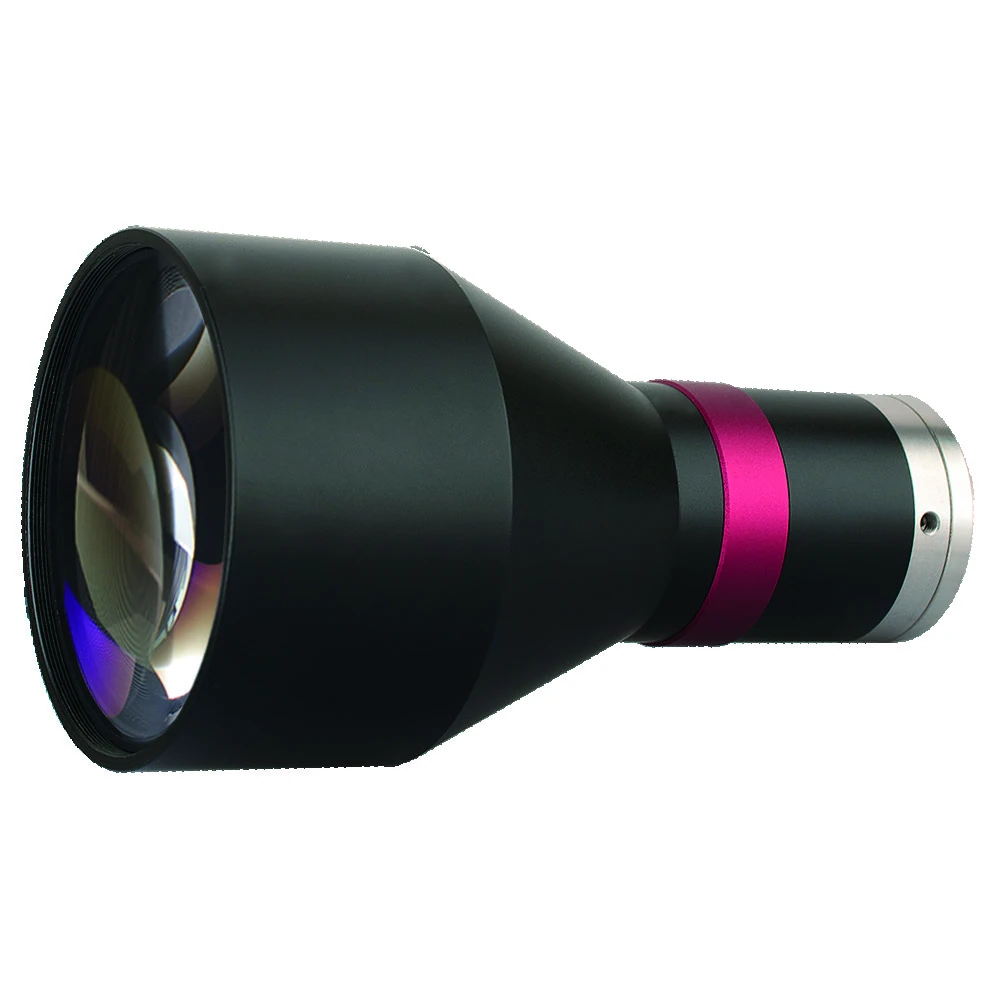

Bi-telezentrisches Objektiv für 2/3" Kameras, 0.317x, Arbeitsabstand 110 mm, C-mount (LS-VCM230-36)
Modell LS-VCM230-36
Bi-telezentrisches Objektiv-Serie für Sensoren bis zu 2/3" (11.4 mm Durchmesser), C-Mount. Modelle sind benannt nach dem Sichtfeld des Objekts (Durchmesser mm); jeder listet Vergrößerung, Arbeitsabstand, F/#, MTF30, Schärfentiefe, Verzeichnung <0.1% und Telezentrität <0.1°.
Merkmale
- Matrix-Design mit extrem hoher Bildqualität
- Standard-Sichtfeld von 26 bis 240 mm, deckt fast alle industriellen Bildanwendungen ab
- Kompatibel mit allen Kameras C-mount von 1/2.5" bis 1.1" und F/M-Mount-Kameras von 4/3" bis 59 mm
- Mehr als 168 Standardtypen und hunderte von individuellen Artikeln
- Hervorragende Blendenzahl, hohe Telezentrizität, extrem niedrige Verzeichnung, sehr große Tiefenschärfe
- Jedes Objektiv wird mit einem Bildqualitätstestbericht geliefert
- Objektivfassung mit bequem einstellbarer Abstandshülse (AL)
- Matrix-Design mit extrem hoher Bildqualität
- Kompatibel mit allen C mount Kameras von 1/2.5" bis 1.1", und F/M-Mount-Kameras von 4/3" bis 59 mm
- Exzellente Blendenzahl, hohe Telezentrizität, extrem geringe Verzeichnung, sehr große Schärfentiefe
- Jedes VCM-Serie-Objektiv wird mit einem Bildqualitätstestbericht geliefert
- Größtes Sichtfeld von 26mm bis 300mm
- Optimiert für 1/2.5"~1.1" C-Mount-Kameras
- Geringe Verzeichnung, gute Telezentrizität, große Blende und große Schärfentiefe für High-End-Anwendungen.
Technische Daten
| Modell | LS-VCM230-36 |
|---|---|
| Max. Sensorgröße (Ø mm) | 11.4(2/3") |
| Verzeichnung (% max) | <0.1 |
| Telezentrizität (max. Grad) | <0.1 |
| Anschluss | C-Mount |
| Vergrößerung (x) | 0.317 |
| Objektsichtfeld (Ø mm) | 36 |
| Arbeitsabstand (mm) | 110±2 |
| Beste Blende (F/#) | 5.4 |
| MTF30 (lp/mm) | >145 |
| Schärfentiefe (mm) | ±4.3@F11 |
| I/O-Länge (mm) | 265±2 |
| Sichtfeld mit ICX625/655 (8.47x7.1 Sensor) (mm x mm) | 26.7x22.4 |
| Länge (mm) | 137.9 |
| Gewicht (kg) | 0.4 |
| Kompatible telezentrische LED-Beleuchtung | LS-VCL-36-XW-Y |
Anwendungen
- Industrielle Bildgebungsanwendungen (Standard-Sichtfeld 26 bis 240 mm)
Passend zu diesem Bauteil
Passende Kameras für dieses Objektiv
- Flächenkamera, 5.0 MP, GigE, Farbe (LS-CR050-23GC)$149.00 · Jetzt kaufen
- USB3.0 Flächenkamera, 2.5 MP, USB3, Farbe/Mono (LS-MV-231UC/M170-GS)$179.00 · Jetzt kaufen
- USB3.0-Kameraboard/Modul, 0.3 MP, USB3, Farbe/Mono (LS-BL-AU33GC/M)$179.00 · Jetzt kaufen
- USB3.0-Kameraboard/Modul, 1.3 MP, USB3, Farbe (LS-BL-AU133GC/M-B)$179.00 · Jetzt kaufen
- Flächenkamera, 6.3 MP, GigE, Farbe (LS-CR060-18GC)$219.00 · Jetzt kaufen
- USB3.0 Flächenkamera, 8.3 MP, USB3, Farbe (LS-MV-836UC50-RS)$269.00 · Jetzt kaufen
Adapter
- C-auf-CS mount-Adapterring, Höhe 1 mm (LS-C-CS-1) für CS-mount Kameras$39.00 · Jetzt kaufen
- C-auf-CS mount-Adapterring, Höhe 10 mm (LS-C-CS-10) für CS-mount Kameras$39.00 · Jetzt kaufen
Weitere Größen in der Bi-telezentrischen Objektivreihe für 2/3" Kameras (VCM230 Serie)
| Modell | Größe | Preis | Verfügbarkeit | Link |
|---|---|---|---|---|
| LS-VCM230-26 | 0.438x, WD 73 mm, 2/3", C-mount | $999.00 | 2 auf Lager | Ansehen |
| LS-VCM230-26-AL | 0.409x, WD 72 mm, 2/3", C-Mount | $1,039.00 | 2 auf Lager | Ansehen |
| LS-VCM230-36-AL | 0.293x, WD 111 mm, 2/3", C-Mount | $1,209.00 | 2 auf Lager | Ansehen |
| LS-VCM230-42 | 0.271x, WD 118 mm, 2/3", C-mount | $1,279.00 | 5 auf Lager | Ansehen |
| LS-VCM230-42-AL | 0.252x, WD 119 mm, 2/3", C-Mount | $1,309.00 | 3 auf Lager | Ansehen |
| LS-VCM230-48S-AL | 0.238x, WD 138 mm, 2/3", C-mount | $1,379.00 | 5 auf Lager | Ansehen |
| LS-VCM230-48 | 0.238x, WD 128 mm, 2/3", C-mount | $1,379.00 | 5 auf Lager | Ansehen |
| LS-VCM230-48-AL | 0.221x, WD 128 mm, 2/3", C-Mount | $1,409.00 | 3 auf Lager | Ansehen |
| LS-VCM230-56-AL | 0.19x, WD 138 mm, 2/3", C-Mount | $1,549.00 | 4 auf Lager | Ansehen |
| LS-VCM230-64-AL | 0.166x, WD 187 mm, 2/3", C-Mount | $1,689.00 | 5 auf Lager | Ansehen |
| LS-VCM230-64P-AL | 0.165x, WD 159 mm, 2/3", C-Mount | $1,689.00 | 2 auf Lager | Ansehen |
| LS-VCM230-72-AL | 0.147x, WD 178 mm, 2/3", C-Mount | $1,879.00 | 3 auf Lager | Ansehen |
| LS-VCM230-80P-AL | 0.132x, WD 229 mm, 2/3", C-Mount | $1,929.00 | 3 auf Lager | Ansehen |
| LS-VCM230-80-AL | 0.132x, WD 229 mm, 2/3", C-Mount | $1,999.00 | 5 auf Lager | Ansehen |
| LS-VCM230-90-AL | 0.127x, WD 208 mm, 2/3", C-mount | $2,099.00 | 4 auf Lager | Ansehen |
| LS-VCM230-100-AL | 0.114x, WD 254 mm, 2/3", C-Mount | $2,219.00 | 3 auf Lager | Ansehen |
| LS-VCM230-110-AL | 0.095x, WD 251 mm, 2/3", C-Mount | $2,529.00 | 4 auf Lager | Ansehen |
| LS-VCM230-120-AL | 0.095x, WD 280 mm, 2/3", C-mount | $2,609.00 | 5 auf Lager | Ansehen |
| LS-VCM230-136-AL | 0.078x, WD 288 mm, 2/3", C-Mount | $2,969.00 | 5 auf Lager | Ansehen |
| LS-VCM230-150-AL | 0.071x, WD 301 mm, 2/3", C-Mount | $3,209.00 | 5 auf Lager | Ansehen |
| LS-VCM230-170-AL | 0.063x, WD 318 mm, 2/3", C-Mount | $3,579.00 | 4 auf Lager | Ansehen |
| LS-VCM230-190-AL | 0.06x, WD 330 mm, 2/3", C-mount | $3,819.00 | 5 auf Lager | Ansehen |
| LS-VCM230-240-AL | 0.044x, WD 410 mm, 2/3", C-Mount | $4,829.00 | 2 auf Lager | Ansehen |
| LS-VCM230-300-AL | 0.038x, WD 465 mm, 2/3", C-mount | $5,699.00 Angebot | 4 auf Lager | Ansehen |
