Telezentrische Objektive

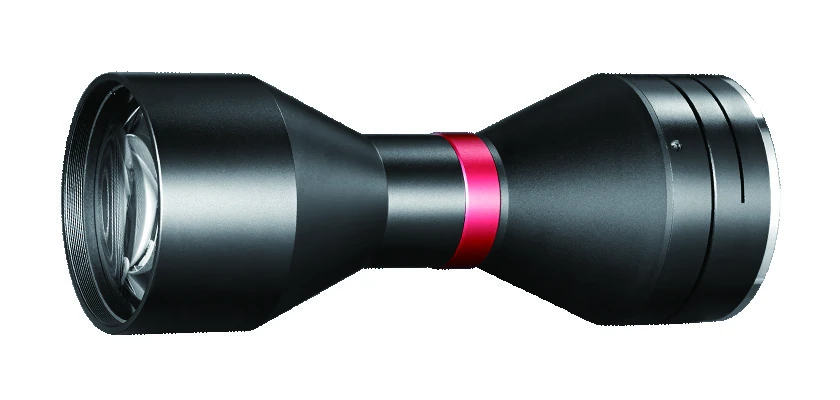

Bi-telezentrisches Objektiv für 1.75" Kameras, 0.603x, Arbeitsabstand 128 mm, 1.75" (LS-VCM175-48-AL)
Modell LS-VCM175-48-AL
Bi-telezentrische Objektivserie für Sensoren bis zu 1.75" (29 mm Durchmesser), F-Mount/Sonstiges. Modelle sind benannt nach dem Sichtfeld des Objekts (Durchmesser mm); jeder listet Vergrößerung, Arbeitsabstand, F/#, MTF30, Schärfentiefe, Verzeichnung <0.1% und Telezentrität <0.1°.
Merkmale
- Matrix-Design mit extrem hoher Bildqualität
- Standard-Sichtfeld von 26 bis 240 mm, deckt fast alle industriellen Bildanwendungen ab
- Kompatibel mit allen Kameras C-mount von 1/2.5" bis 1.1" und F/M-Mount-Kameras von 4/3" bis 59 mm
- Mehr als 168 Standardtypen und hunderte von individuellen Artikeln
- Hervorragende Blendenzahl, hohe Telezentrizität, extrem niedrige Verzeichnung, sehr große Tiefenschärfe
- Jedes Objektiv wird mit einem Bildqualitätstestbericht geliefert
- Objektivfassung mit bequem einstellbarer Abstandshülse (AL)
- Matrix-Design mit extrem hoher Bildqualität
- Kompatibel mit allen C mount Kameras von 1/2.5" bis 1.1", und F/M-Mount-Kameras von 4/3" bis 59 mm
- Exzellente Blendenzahl, hohe Telezentrizität, extrem geringe Verzeichnung, sehr große Schärfentiefe
- Jedes VCM-Serie-Objektiv wird mit einem Bildqualitätstestbericht geliefert
- Größtes Sichtfeld von 26mm bis 300mm
- Geringe Verzeichnung, gute Telezentrizität, große Blende
- und große Schärfentiefe für High-End-Anwendungen.
Technische Daten
| Modell | LS-VCM175-48-AL |
|---|---|
| Max. Sensorgröße (Ø mm) | 29(1.75") |
| Verzeichnung (% max) | <0.1 |
| Telezentrizität (max. Grad) | <0.1 |
| Anschluss | F-Mount/Andere |
| F/# | 10.5 |
| MTF30 (lp/mm) | >75 |
| Länge (mm) | 173.8 |
| Gewicht (kg) | 0.9 |
| Vergrößerung (x) | 0.603 |
| Arbeitsabstand (mm) | 128±2 |
| Schärfentiefe (mm) | ±1 |
| Sichtfeld (Ø mm) | 48 |
| Objekt-Bild-Abstand I/O (mm) | 348±3 |
| Beste Blende (F/#) | 11.3 |
| Sichtfeld mit CMV12000 (22.53x16.90 Sensor) (mm x mm) | 37.3x28.0 |
| Sichtfeld mit PYTHON16k (18.43x18.43 Sensor) (mm x mm) | 30.5x30.5 |
| Sichtfeld mit LineScan-2k/4k/8k (28.8 mm Sensor) (mm x mm) | 47.7mm |
| Kompatible telezentrische LED-Beleuchtung | LS-VCL-48-XW-Y |
| Sensorformat | 1.75" |
Anwendungen
- Industrielle Bildgebungsanwendungen (Standard-Sichtfeld 26 bis 240 mm)
Der Konfigurator passt eine Kamera, ein Objektiv, eine Beleuchtung, eine Beleuchtungssteuerung und Kabel aufeinander und auf dieses Teil ab.
System konfigurieren AuswahlhilfeWeitere Größen in der Bi-telezentrischen Objektivreihe für 1.75" Kameras (VCM175 Serie)
| Modell | Größe | Preis | Verfügbarkeit | Link |
|---|---|---|---|---|
| LS-VCM175-26-AL | 1.115x, WD 72 mm, 1.75" | ab $999.00 | 10 auf Lager | Ansehen |
| LS-VCM175-36-AL | 0.798x, WD 111 mm, 1.75" | ab $1,169.00 | 11 auf Lager | Ansehen |
| LS-VCM175-42-AL | 0.686x, WD 119 mm, 1.75" | ab $1,279.00 | 10 auf Lager | Ansehen |
| LS-VCM175-48S-AL | 0.604x, Arbeitsabstand 138 mm, 1.75", F- oder andere Bajonettfassung | $1,379.00 | 3 auf Lager | Ansehen |
| LS-VCM175-56-AL | 0.517x, WD 138 mm, 1.75" | ab $1,519.00 | 10 auf Lager | Ansehen |
| LS-VCM175-64-AL | 0.456x, WD 187 mm, 1.75" | ab $1,639.00 | 10 auf Lager | Ansehen |
| LS-VCM175-64P-AL | 0.452x, WD 159 mm, 1.75" | ab $1,649.00 | 12 auf Lager | Ansehen |
| LS-VCM175-72-AL | 0.401x, WD 178 mm, 1.75" | ab $1,789.00 | 13 auf Lager | Ansehen |
| LS-VCM175-80-AL | 0.36x, WD 229 mm, 1.75" | ab $1,929.00 | 12 auf Lager | Ansehen |
| LS-VCM175-90-AL | 0.322x, Arbeitsabstand 208 mm, 1.75", F- oder andere Bajonettfassung | $2,099.00 | 4 auf Lager | Ansehen |
| LS-VCM175-100-AL | 0.312x, WD 254 mm, 1.75" | ab $2,149.00 | 13 auf Lager | Ansehen |
| LS-VCM175-110-AL | 0.261x, WD 251 mm, 1.75" | ab $2,459.00 | 11 auf Lager | Ansehen |
| LS-VCM175-120-AL | 0.242x, Arbeitsabstand 280 mm, 1.75", F- oder andere Bajonettfassung | $2,609.00 | 2 auf Lager | Ansehen |
| LS-VCM175-136-AL | 0.214x, WD 288 mm, 1.75" | ab $2,889.00 | 13 auf Lager | Ansehen |
| LS-VCM175-150-AL | 0.193x, WD 301 mm, 1.75" | ab $3,129.00 | 15 auf Lager | Ansehen |
| LS-VCM175-170-AL | 0.171x, WD 318 mm, 1.75" | ab $3,439.00 | 10 auf Lager | Ansehen |
| LS-VCM175-190-AL | 0.153x, Arbeitsabstand 330 mm, 1.75", F- oder andere Bajonettfassung | $3,819.00 | 2 auf Lager | Ansehen |
| LS-VCM175-240-AL | 0.12x, WD 410 mm, 1.75" | ab $4,669.00 | 12 auf Lager | Ansehen |
| LS-VCM175-300-AL | 0.097x, Arbeitsabstand 465 mm, 1.75", F- oder andere Bajonettfassung | $5,699.00 Angebot | 2 auf Lager | Ansehen |
