Bi-telezentrisches Objektiv für 1.1" Kameras (VCM111 Serie)
Telezentrische Objektive

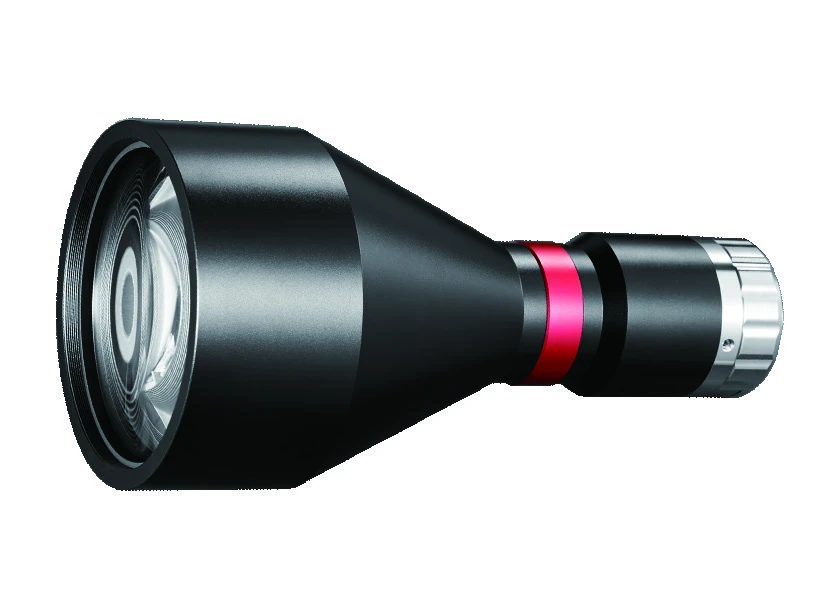

Bi-telezentrisches Objektiv für 1.1" Kameras, 0.26x, Arbeitsabstand 178 mm, C-Mount (LS-VCM111-72-AL)
Modell LS-VCM111-72-AL
Bi-telezentrische Objektivserie für Sensoren bis 1.1" (18.5 mm Dia. in der Tabelle, 18.4 auf den Modellkarten), C-Mount. Modelle sind nach dem Sichtfeld des Objekts (Dia. mm) benannt; jedes listet Vergrößerung, Arbeitsabstand, F-Zahl, MTF30, Schärfentiefe, Verzeichnung <0.1% und Telezentrizität <0.1°.
Merkmale
- Matrix-Design mit extrem hoher Bildqualität
- Standard-Sichtfeld von 26 bis 240 mm, deckt fast alle industriellen Bildanwendungen ab
- Kompatibel mit allen Kameras C-mount von 1/2.5" bis 1.1" und F/M-Mount-Kameras von 4/3" bis 59 mm
- Mehr als 168 Standardtypen und hunderte von individuellen Artikeln
- Hervorragende Blendenzahl, hohe Telezentrizität, extrem niedrige Verzeichnung, sehr große Tiefenschärfe
- Jedes Objektiv wird mit einem Bildqualitätstestbericht geliefert
- Objektivfassung mit bequem einstellbarer Abstandshülse (AL)
- Matrix-Design mit extrem hoher Bildqualität
- Kompatibel mit allen C mount Kameras von 1/2.5" bis 1.1", und F/M-Mount-Kameras von 4/3" bis 59 mm
- Exzellente Blendenzahl, hohe Telezentrizität, extrem geringe Verzeichnung, sehr große Schärfentiefe
- Jedes VCM-Serie-Objektiv wird mit einem Bildqualitätstestbericht geliefert
- Optimiert für 1/2.5"~1.1" C-Mount-Kameras
- Großes Sichtfeld von 26mm bis zu 300mm
- Exzellente Auflösung für Hochpixelkameras
- Geringe Verzeichnung, gute Telezentrik, große Blende und große Schärfentiefe für Hochleistungsanwendungen.
Technische Daten
| Modell | LS-VCM111-72-AL |
|---|---|
| Max. Sensorgröße (Ø mm) | 18.5(1.1") |
| Verzeichnung (% max) | <0.1 |
| Telezentrizität (max. Grad) | <0.1 |
| Anschluss | C-Mount |
| F/# | 6.3 |
| MTF30 (lp/mm) | >130 |
| Länge (mm) | 218 |
| Gewicht (kg) | 1.3 |
| Vergrößerung (x) | 0.260 |
| Arbeitsabstand (mm) | 178±2 |
| Schärfentiefe (mm) | ±3 |
| Sichtfeld auf 1.1" IMX304(14.13x10.6) (mm x mm) | 54.3x40.7 |
| Sichtfeld (Ø mm) | 72 |
| Objekt-Bild-Abstand I/O (mm) | 417±3 |
| Beste Blende (F/#) | 6.2 |
| Sichtfeld mit IMX253 (14.19x10.38 Sensor) (mm x mm) | 55.4x40.6 |
| Kompatible telezentrische LED-Beleuchtung | LS-VCL-72-XW-Y |
| Sensorformat | 1.1" |
Anwendungen
- Industrielle Bildgebungsanwendungen (Standard-Sichtfeld 26 bis 240 mm)
Passend zu diesem Bauteil
Passende Kameras für dieses Objektiv
- Flächenkamera, 5.0 MP, GigE, Farbe (LS-CR050-23GC)$149.00 · Jetzt kaufen
- GigE Flächenkamera, C-Serie, 4.2 MP, GigE, Farbe/Mono (LS-MV-C404RC-GE/M)$149.00 · Jetzt kaufen
- USB3.0 Flächenkamera, 2.5 MP, USB3, Farbe/Mono (LS-MV-231UC/M170-GS)$179.00 · Jetzt kaufen
- USB3.0-Kameraboard/Modul, 0.3 MP, USB3, Farbe/Mono (LS-BL-AU33GC/M)$179.00 · Jetzt kaufen
- USB3.0-Kameraboard/Modul, 1.3 MP, USB3, Farbe (LS-BL-AU133GC/M-B)$179.00 · Jetzt kaufen
- GigE-Kameraboard / -Modul, 20 MP, GigE, Farbe (LS-BL-2000RC/M-GE-CS) mit einem 5 mm C-CS Ringlicht$209.00 · Jetzt kaufen
Adapter
- C-auf-CS mount-Adapterring, Höhe 1 mm (LS-C-CS-1) für CS-mount Kameras$39.00 · Jetzt kaufen
- C-auf-CS mount-Adapterring, Höhe 10 mm (LS-C-CS-10) für CS-mount Kameras$39.00 · Jetzt kaufen
Weitere Größen in der Bi-telezentrischen Objektivreihe für 1.1" Kameras (VCM111 Serie)
| Modell | Größe | Preis | Verfügbarkeit | Link |
|---|---|---|---|---|
| LS-VCM111-26-AL | 0.72x, WD 72 mm, 1.1", C-Mount | $999.00 | 4 auf Lager | Ansehen |
| LS-VCM111-36-AL | 0.516x, WD 111 mm, 1.1", C-Mount | $1,169.00 | 5 auf Lager | Ansehen |
| LS-VCM111-42-AL | 0.444x, WD 119 mm, 1.1", C-Mount | $1,279.00 | 4 auf Lager | Ansehen |
| LS-VCM111-48-AL | 0.389x, WD 128 mm, 1.1", C-Mount | $1,379.00 | 2 auf Lager | Ansehen |
| LS-VCM111-48S-AL | 0.383x, WD 138 mm, 1.1", C-mount | $1,379.00 | 5 auf Lager | Ansehen |
| LS-VCM111-56-AL | 0.334x, WD 138 mm, 1.1", C-Mount | $1,499.00 | 4 auf Lager | Ansehen |
| LS-VCM111-64-AL | 0.293x, WD 187 mm, 1.1", C-Mount | $1,639.00 | 5 auf Lager | Ansehen |
| LS-VCM111-64P-AL | 0.292x, WD 159 mm, 1.1", C-Mount | $1,639.00 | 3 auf Lager | Ansehen |
| LS-VCM111-80-AL | 0.233x, WD 229 mm, 1.1", C-Mount | $1,909.00 | 2 auf Lager | Ansehen |
| LS-VCM111-80P-AL | 0.233x, WD 229 mm, 1.1", C-Mount | $1,909.00 | 5 auf Lager | Ansehen |
| LS-VCM111-90-AL | 0.204x, WD 208 mm, 1.1", C-mount | $2,099.00 | 5 auf Lager | Ansehen |
| LS-VCM111-100-AL | 0.201x, WD 254 mm, 1.1", C-Mount | $2,129.00 | 5 auf Lager | Ansehen |
| LS-VCM111-110-AL | 0.168x, WD 251 mm, 1.1", C-Mount | $2,439.00 | 3 auf Lager | Ansehen |
| LS-VCM111-120-AL | 0.153x, WD 273 mm, 1.1", C-mount | $2,609.00 | 5 auf Lager | Ansehen |
| LS-VCM111-136-AL | 0.138x, WD 288 mm, 1.1", C-Mount | $2,849.00 | 4 auf Lager | Ansehen |
| LS-VCM111-150-AL | 0.125x, WD 301 mm, 1.1", C-Mount | $3,089.00 | 3 auf Lager | Ansehen |
| LS-VCM111-170-AL | 0.11x, WD 318 mm, 1.1", C-Mount | $3,439.00 | 2 auf Lager | Ansehen |
| LS-VCM111-190-AL | 0.097x, WD 330 mm, 1.1", C-mount | $3,819.00 | 4 auf Lager | Ansehen |
| LS-VCM111-268-AL | 0.069x, WD 438 mm, 1.1", C-Mount | $4,079.00 | 3 auf Lager | Ansehen |
| LS-VCM111-216-AL | 0.085x, WD 372 mm, 1.1", C-mount | $4,259.00 | 4 auf Lager | Ansehen |
| LS-VCM111-240-AL | 0.078x, WD 410 mm, 1.1", C-Mount | $4,619.00 | 5 auf Lager | Ansehen |
| LS-VCM111-300-AL | 0.061x, WD 465 mm, 1.1", C-mount | $5,699.00 Angebot | 4 auf Lager | Ansehen |
