Bi-telezentrisches Objektiv für 1" Kameras (VCM110 Serie)
Telezentrische Objektive

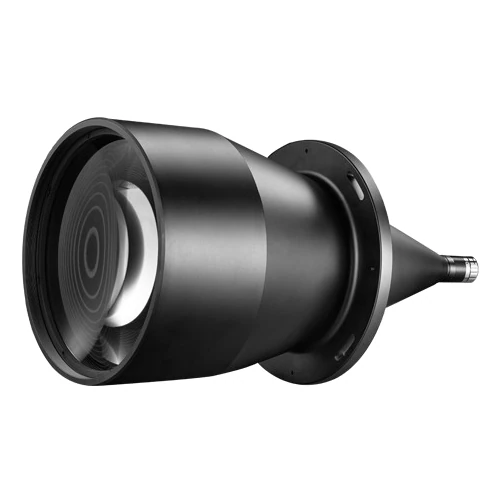

Bi-telezentrisches Objektiv für 1" Kameras, 0.168x, Arbeitsabstand 238 mm, C-mount (LS-VCM110-100P-AL)
Modell LS-VCM110-100P-AL
Bi-telezentrisches Objektiv-Serie für Sensoren bis zu 1" (16.6 mm Durchmesser), C-Mount. Modelle sind benannt nach dem Sichtfeld des Objekts (Durchmesser mm); jeder listet Vergrößerung, Arbeitsabstand, F/#, MTF30, Schärfentiefe, Verzeichnung <0.1% und Telezentrität <0.1°.
Merkmale
- Matrix-Design mit extrem hoher Bildqualität
- Standard-Sichtfeld von 26 bis 240 mm, deckt fast alle industriellen Bildanwendungen ab
- Kompatibel mit allen Kameras C-mount von 1/2.5" bis 1.1" und F/M-Mount-Kameras von 4/3" bis 59 mm
- Mehr als 168 Standardtypen und hunderte von individuellen Artikeln
- Hervorragende Blendenzahl, hohe Telezentrizität, extrem niedrige Verzeichnung, sehr große Tiefenschärfe
- Jedes Objektiv wird mit einem Bildqualitätstestbericht geliefert
- Objektivfassung mit bequem einstellbarer Abstandshülse (AL)
- Matrix-Design mit extrem hoher Bildqualität
- Kompatibel mit allen C mount Kameras von 1/2.5" bis 1.1", und F/M-Mount-Kameras von 4/3" bis 59 mm
- Exzellente Blendenzahl, hohe Telezentrizität, extrem geringe Verzeichnung, sehr große Schärfentiefe
- Jedes VCM-Serie-Objektiv wird mit einem Bildqualitätstestbericht geliefert
- Optimiert für 1/2.5"~1.1" C-Mount-Kameras
- Größte Sichtfeld von 26mm bis zu 300mm (Serie)
- Exzellente Auflösung für Hochpixelkameras
- Geringe Verzeichnung, gute Telezentrie, große Blende und große Schärfentiefe für Hochleistungsanwendungen
Technische Daten
| Modell | LS-VCM110-100P-AL |
|---|---|
| Max. Sensorgröße (Ø mm) | 16.6(1") |
| Verzeichnung (% max) | <0.1 |
| Telezentrizität (max. Grad) | <0.1 |
| Anschluss | C-Mount |
| Mag. | 0.168x |
| FOV | 100mm |
| Arbeitsabstand (mm) | 238±3 |
| Beste Blende (F/#) | 6.5 |
| MTF30 (lp/mm) | >164 |
| Schärfentiefe (mm) | ±8 |
| I/O-Länge (mm) | 531.8 |
| Sichtfeld mit KAI-04050 (12.85x9.64 Sensor) (mm x mm) | 76.4x57.3 |
| Länge (mm) | 276.3 |
| Gewicht (kg) | 2.79 |
Anwendungen
- Industrielle Bildgebungsanwendungen (Standard-Sichtfeld 26 bis 240 mm)
Passend zu diesem Bauteil
Passende Kameras für dieses Objektiv
- Flächenkamera, 5.0 MP, GigE, Farbe (LS-CR050-23GC)$149.00 · Jetzt kaufen
- USB3.0 Flächenkamera, 2.5 MP, USB3, Farbe/Mono (LS-MV-231UC/M170-GS)$179.00 · Jetzt kaufen
- USB3.0-Kameraboard/Modul, 0.3 MP, USB3, Farbe/Mono (LS-BL-AU33GC/M)$179.00 · Jetzt kaufen
- USB3.0-Kameraboard/Modul, 1.3 MP, USB3, Farbe (LS-BL-AU133GC/M-B)$179.00 · Jetzt kaufen
- GigE-Kameraboard / -Modul, 20 MP, GigE, Farbe (LS-BL-2000RC/M-GE-CS) mit einem 5 mm C-CS Ringlicht$209.00 · Jetzt kaufen
- Flächenkamera, 6.3 MP, GigE, Farbe (LS-CR060-18GC)$219.00 · Jetzt kaufen
Adapter
- C-auf-CS mount-Adapterring, Höhe 1 mm (LS-C-CS-1) für CS-mount Kameras$39.00 · Jetzt kaufen
- C-auf-CS mount-Adapterring, Höhe 10 mm (LS-C-CS-10) für CS-mount Kameras$39.00 · Jetzt kaufen
Weitere Größen in der Bi-telezentrischen Objektivreihe für 1" Kameras (VCM110 Serie)
| Modell | Größe | Preis | Verfügbarkeit | Link |
|---|---|---|---|---|
| LS-VCM110-36-AL | 0.461x, WD 111 mm, 1", C-Mount | $1,169.00 | 3 auf Lager | Ansehen |
| LS-VCM110-36 | 0.46x, WD 110 mm, 1", C-mount | $1,169.00 | 4 auf Lager | Ansehen |
| LS-VCM110-42-AL | 0.396x, WD 119 mm, 1", C-Mount | $1,279.00 | 2 auf Lager | Ansehen |
| LS-VCM110-42 | 0.395x, WD 118 mm, 1" | $1,279.00 | 3 auf Lager | Ansehen |
| LS-VCM110-42P-AL | 0.398x, WD 118 mm, 1", C-mount | $1,279.00 | 3 auf Lager | Ansehen |
| LS-VCM110-48-AL | 0.347x, WD 128 mm, 1", C-Mount | $1,379.00 | 4 auf Lager | Ansehen |
| LS-VCM110-48S-AL | 0.346x, WD 138 mm, 1", C-mount | $1,379.00 | 4 auf Lager | Ansehen |
| LS-VCM110-48 | 0.346x, WD 128 mm, 1", C-mount | $1,379.00 | 4 auf Lager | Ansehen |
| LS-VCM110-56-AL | 0.298x, WD 138 mm, 1", C-Mount | $1,519.00 | 3 auf Lager | Ansehen |
| LS-VCM110-64-AL | 0.26x, WD 187 mm, 1", C-Mount | $1,649.00 | 5 auf Lager | Ansehen |
| LS-VCM110-64P-AL | 0.26x, WD 159 mm, 1", C-Mount | $1,649.00 | 2 auf Lager | Ansehen |
| LS-VCM110-72-AL | 0.231x, WD 178 mm, 1", C-Mount | $1,789.00 | 5 auf Lager | Ansehen |
| LS-VCM110-80-AL | 0.208x, WD 229 mm, 1", C-Mount | $1,929.00 | 3 auf Lager | Ansehen |
| LS-VCM110-80P-AL | 0.208x, WD 230 mm, 1", C-mount | $1,929.00 | 2 auf Lager | Ansehen |
| LS-VCM110-90-AL | 0.185x, WD 208 mm, 1", C-mount | $2,099.00 | 3 auf Lager | Ansehen |
| LS-VCM110-100-AL | 0.179x, WD 254 mm, 1", C-Mount | $2,149.00 | 2 auf Lager | Ansehen |
| LS-VCM110-110-AL | 0.15x, WD 251 mm, 1", C-Mount | $2,459.00 | 4 auf Lager | Ansehen |
| LS-VCM110-120-AL | 0.138x, WD 280 mm, 1", C-mount | $2,609.00 | 4 auf Lager | Ansehen |
| LS-VCM110-136-AL | 0.122x, WD 288 mm, 1", C-Mount | $2,889.00 | 3 auf Lager | Ansehen |
| LS-VCM110-150-AL | 0.111x, WD 301 mm, 1", C-Mount | $3,129.00 | 5 auf Lager | Ansehen |
| LS-VCM110-170-AL | 0.098x, WD 318 mm, 1", C-Mount | $3,459.00 | 3 auf Lager | Ansehen |
| LS-VCM110-190-AL | 0.047x, WD 330 mm, 1/1.8", C-mount | $3,819.00 | 3 auf Lager | Ansehen |
| LS-VCM110-240-AL | 0.069x, WD 410 mm, 1", C-Mount | $4,669.00 | 5 auf Lager | Ansehen |
| LS-VCM110-300-AL | 0.055x, WD 465 mm, 1", C-mount | $5,699.00 Angebot | 3 auf Lager | Ansehen |
Alle 28 Modelle der Serie bi-telezentrische Objektive für 1" Kameras (VCM110 Serie) ansehen
