1.15 - 1.47× telezentrisches Objektiv, 2/3", C-mount (LS-TCL-0003)

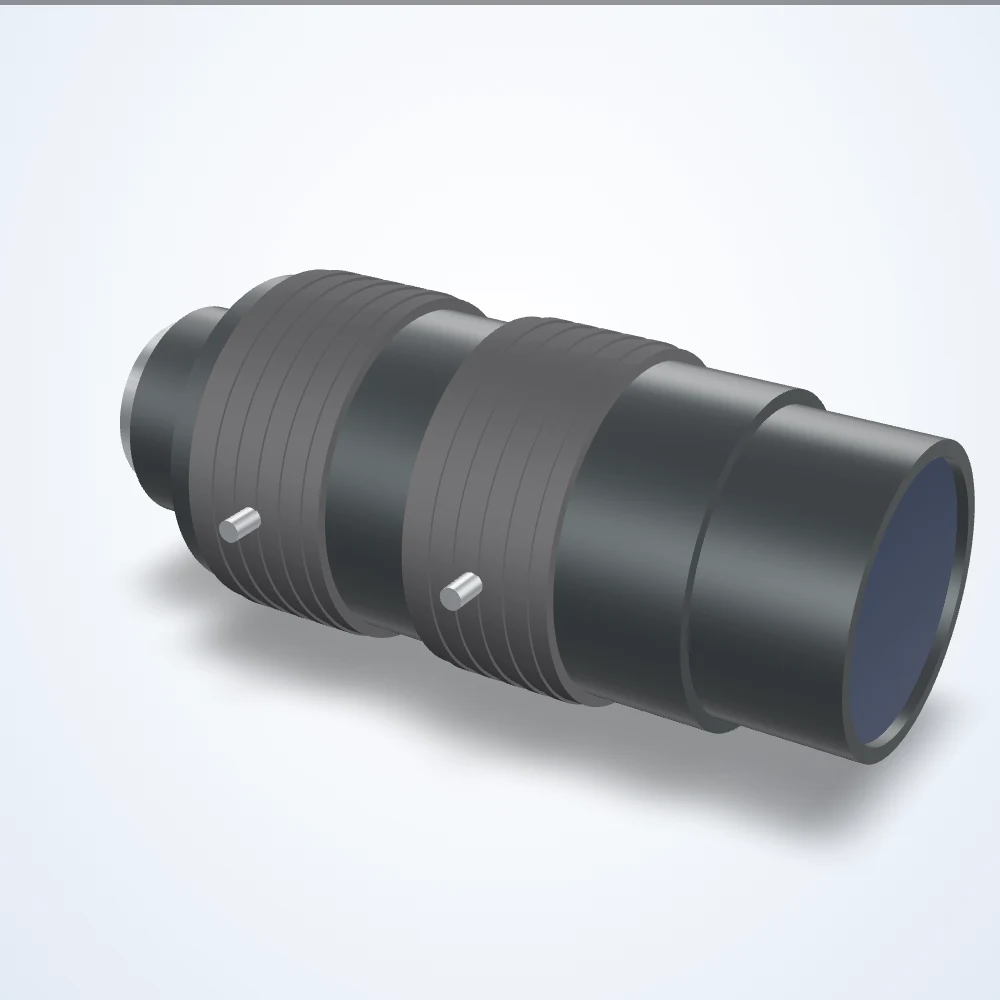

Dargestellte Illustration: das tatsächliche Produkt kann sich im Aussehen unterscheiden.

Telezentrische Objektive

1.15 - 1.47× telezentrisches Objektiv, 2/3", C-mount (LS-TCL-0003)

Name: 1.15 - 1.47× telezentrisches Objektiv, 2/3", C-mount (LS-TCL-0003)
Brand: LumaSpec Vision
SKU: LS-TCL-0003
Price: 1089.00 USD
Availability: BackOrder

Modell LS-TCL-0003

Telezentrisches Objektiv mit konstanter Vergrößerung über die Schärfentiefe, für Messungen und Prüfungen ohne Perspektivfehler. Arbeitsabstand 111.6mm.

$1,089.00 USD

Lieferzeit wird mit Ihrem Angebot bestätigt

Angebotspreis - zum Angebot hinzufügen für Lieferzeit und Mengenpreise

System mit diesem Objektiv zusammenstellen → Passende Kombination aus Objektiv, Leuchte, Beleuchtungssteuerung und Kabel, auf Passung geprüft

Preise in USD. Bezahlung erfolgt in Ihrer Sprache, sofern verfügbar.

1-Tage-Versand für LagerartikelAuf Lager befindliche Artikel werden innerhalb eines Werktags versendet · Sendungsverfolgung über UPS oder DHL · Versandrichtlinien
Mindestens 3 Jahre GarantieDeckt Material- und Verarbeitungsfehler ab · Garantie
Fachkundiger Bildverarbeitungssupport inklusiveVon unseren staatlich geprüften Ingenieuren, bei jeder Einheit · Passung anfragen
Staffelpreise & Netto 30Für freigegebene Geschäftskonten; Bestellungen auf Rechnung willkommen · Details
90 Tage RückgaberechtUnbenutzte Artikel; kostenloses Rücksendeetikett in den USA · Rückgabebedingungen
Sichere Kasse via ShopifyKarte, PayPal, Venmo, Shop Pay oder Google Pay

Datenblatt (PDF) - LS-TCL-0003

Technische Daten

Modell	LS-TCL-0003
Vergrößerung	1.3x / 1.47x / 1.15x
Arbeitsabstand	111.6mm
Max. Sensorformat	2/3"
Anschluss	C-mount
Verzeichnung	1.3x: -0.001%, 1.47x: 0.011%, 1.15x: -0.015% (TV)
Blende (max.)	Telezentrisch
Hintere Brennweite	14.7 mm in Luft
Abmessungen (Durchmesser x Länge, mm)	50 x 114
Element	7 Gruppen 10 Elemente
Austrittpupille	-42.9mm / -48.5mm / -36.3mm
Flansch hinten	17.526mm in Luft
Fokussierung	Manuell
Frontdurchmesser	32.3 mm
Vordere/r hintere/r wirksame/r Durchmesser	Vorderseite 32.3 mm / Rückseite 8.8 mm
Bildkreis	11 mm
Bildgröße	6.6x8.8mm
Bildgrößenmaße	8.8 mm x 6.6 mm
Blendensteuerung	Manuell
Objektivtyp	Telezentrisch
N.V. (Objekt)	0.060 / 0.077 / 0.047
Objektiv n.a.	0.101 - 0.101 - 0.101
Betriebstemperaturbereich	-10 bis +50 °C
Gesamtlänge (zwei Positionen gezeichnet)	123.9 mm (1.47x) / 114 mm (1.15x)
Auflösung (Linienpaare / mm @ Mitte)	120
Aufnahmevergrößerung	1.15 - 1.47×
Schussweite (1.3x)	V 5.0mm, H 6.6mm, D 8.3mm
Aufnahmerange @ 1/1.8″	6.3×4.7 - 5.5×4.1 - 4.9×3.7
Aufnahmerange @ 1/2″	5.6×4.2 - 4.9×3.7 - 4.3×3.3
Aufnahmerange @ 2/3″	7.6×5.7 - 6.6×5.0 - 6.0×4.5
Spektrum	Sichtbar
Lagertemperaturbereich	-20~+60 C
Telezentrizität	99%
Typ	1.3x (1.47x-1.15x) varifokales Telezentrisches Objektiv
W.d.(mm)	111.6 - 111.6 - 111.6
Gewicht (g)	330
