Zeilenkameras

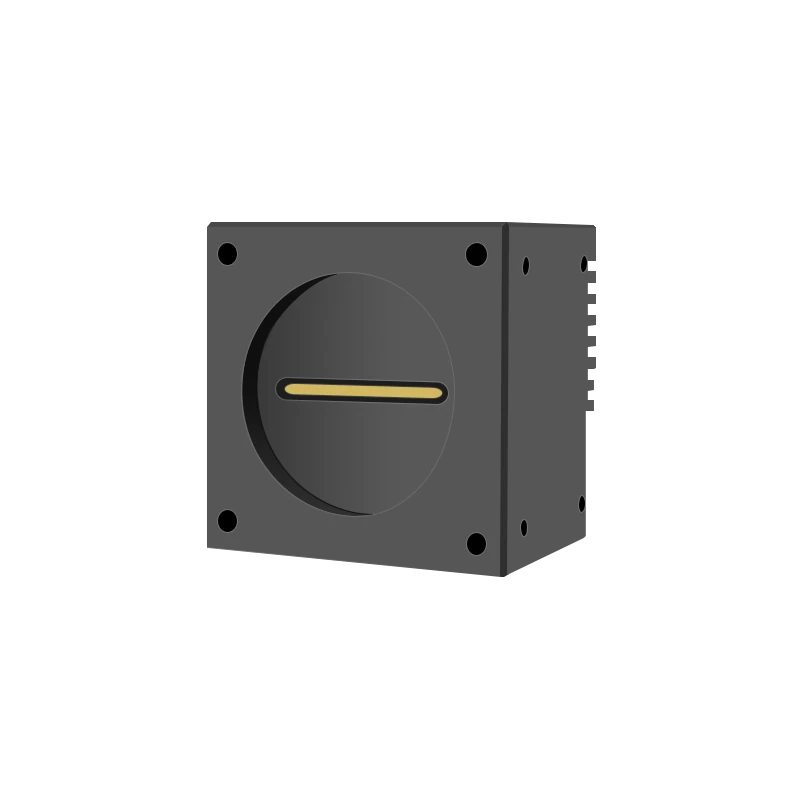

GigE Zeilenkamera, 4K, GigE, Mono (LS-MV-LM044M-GE)
Modell LS-MV-LM044M-GE
Industrielle Zeilenkameras für die Prüfung von Großformaten und für die Prüfung auf Hochgeschwindigkeitsmontagelinien, mit inländischen Chips, GigE Schnittstelle und 4K hoher Auflösung mit bis zu 28KHz Zeilenfrequenz, integrieren eine Vielzahl von ISP-Bildalgorithmen und unterstützen externes Trigger. LS-MV-L041M-GE und LS-MV-L044C/M-GE sind wirtschaftliche Produkte mit hoher Leistung und geringen Kosten.
Merkmale
- Linienrate bis zu 48K, frei einstellbar in der Software; Farb-Zeilenkamera unterstützt RGB-Dreifarb-Ausgang mit wahrer Farbdarstellung
- Unterstützt die Sensorhardware 2-Linie SUM, vervielfacht die Helligkeit und reduziert die Anforderungen an die Lichtquelle
- Mehrere Trigger-Modi wie Encoder-synchroner Trigger und photoelektrischer Sensor + Encoder kombinierter synchroner Trigger
- Unterstützt Frequenzteilen und Frequenzverdoppeln des Encoder-Signals, um sich genau an die Bewegungsplattform anzupassen
- Hardware-ISP unterstützt Gamma, Kontrast, Korrektur der Objektivschattierung und mehr
- Gigabit-Ethernet-Anschluss, maximale Übertragungsstrecke 100 Meter
- Software-freie Konfiguration.
- Hardware-ISP unterstützt Gamma, Kontrast, Korrektur von Objektivschatten und mehr.
- Unterstützt Frequenzteilen und Frequenzverdoppeln des Encoder-Signals.
- Unterstützt Hardware-SUM-Modus, verbessert die Helligkeit, verringert die Anforderungen an das Licht
- Netzfrequenz bis zu 27.5K.
Technische Daten
| Modell | LS-MV-LM044M-GE |
|---|---|
| Programmiersprachpaket | C/C++/C#/VB6/VB.NET/Delphi/BCB/Python/Java |
| Betriebssystem | WIINXP, WIN7/8/10 32@64 Bit-System, Linux- und ARM-Linux-Treiber, Android-Plattform-Treiber, MAC OS-System |
| Treiber | Directshow-Komponente Halcon-Spezialkomponente Labview-Spezialtreiber OCX-Komponente TWAIN-Komponente |
| Weitere Funktionen | Unterstützung von ROI beliebiger Größe, benutzerdefinierte Auflösung, Anpassung von Kontrast und Gamma, Sättigungsanpassung, Korrektur des Weißabgleichs, Schwarzpunktkorrektur, benutzerdefinierte Koordinatenkorrektur toter Punkte, Beschleunigung der ISP-Bildverarbeitung, 3D-Rauschunterdrückung, benutzerdefinierte LUT-Tabelle, Anpassung der Bildwiederholrate, benutzerdefinierter Kameraname usw. |
| Datenschnittstelle | 10G Kupferkabel 10GBase-T, kompatibel mit 100M/1G/2.5G/5G (wie in der GigE Zeilenkameras Allgemeintabelle gedruckt) |
| Vision-Standard | GigE Vision V1.2, GenICam |
| Filter | Mono-Kameras: doppelseitiges AR-Antireflexionsfilm als Standard; Farbkameras: 650nm Infrarot-Blockfilter als Standard |
| Arbeitstemperatur @ Luftfeuchtigkeit | 0~50℃ @ 20%~80% (ohne Kondensation) |
| Lagertemperatur bei Luftfeuchtigkeit | -30~60℃ @ 20%~95% (ohne Kondensation) |
| Auflösung | 4096×8 |
| Sensor | 4K |
| Verschluss | Global |
| Pixelgröße | 7μm |
| Netzfrequenz | 27.5k |
| Zielgröße | 28.6mm |
| TDI | 4 |
| Minimale Belichtung | 0.003ms |
| Anschluss | GigE |
| Farbe | Mono |
| Bildmodus | Unterstützt mehrere Belichtungs- und Hardware-SUM. |
| Dynamikumfang | 74dB |
| SNR | 39dB |
| Empfindlichkeit | 27.7 V/lux*s |
| AD-Breite | 12bit |
| Pixelausgabebreite | 8bits |
| Maximale Verstärkung | 8 |
| Belichtungszeitbereich | 0.003~5ms |
| Video-Ausgabeformat & Maximale Zeilenfrequenz | Mono8 bit:27.5k |
| Binning | Horizontal: Bin2/4 Summe: 2/4 Vertikal: Bin2/4 Summe: 2/4 |
| Spiegelbild | Softwarebild: links und rechts, oben und unten Hardwarebild: oben und unten |
| Trigger-Modus | Kontinuierlich/Software-Trigger/Bild-Trigger/Line-Trigger/Bedingter Line-Trigger |
| Bildspeicher | 128MB |
| Benutzer-EEPROM | 2KB |
| I/O | 2 Paare differenzieller Signal-Eingänge, 1 optisch isolierter Signal-Eingang, 2 optisch isolierter Signal-Ausgang |
| Netzteil | 12~24V |
| Leistung | <6W |
| Objektivanschluss | M42*1, optische Rückfokussierung 8 GigE Anschluss 12 mm |
| Abmessungen | 59.5x59.5x43.34mm (ohne Objektivhalter und Hinterseite der Steuerungsschnittstelle) |
| Gewicht | <500g |
| Betriebstemperatur | 0~50° |
| Betriebsfeuchte | 20~80% (keine Kondensation) |
| Lagertemperatur | -30~ 60° |
| Lagerluftfeuchtigkeit | 20~95% (keine Kondensation) |
| Video-Standardprotokoll | GigE Vision V1.2,GenICam |
| Antriebsprogramm | Directshow-Komponente Halcon-Spezialkomponente Labview-Spezialtreiber OCX-Komponente TWAIN-Komponente |
| Programmiersprachen-Pakete | C/C++/C#/VB6/VB.NET/Delphi/BCB/Python/Java |
| Effektive Pixel | 4096×8 |
| Sensortyp | CMOS |
| Verschlussmodus | Global |
| Minimale Belichtungszeit | 0.003ms |
| Sensorgröße | 28.6mm (lichtempfindliche Region) |
| Belichtungszeitbereich (ms) | 0.003~5 |
| Abmessungen | 59.5×59.5×32.35mm (ohne Objektivfassung und Hintergehäuseanschluss) |
| Datenbitbreite | 8bits (Kameradatenbreite für den Benutzer) |
| Transmissionsmodus | GigE Vision V1.2, GenICam |
| Übertragungsschnittstelle | Gigabit Ethernet |
| Bildrate | Mono: 27.5K |
| Farbe (Detail) | Mono |
| Datenformat | Mono: Mono 8bit |
| TDI (Detail) | 4 |
| Mono / Farbe | Mono |
| Spannung | 12~24V |
Anwendungen
- Logistik
- Metallurgie
- Nahrungsmittel
- Pharma
- Materialtrennung
