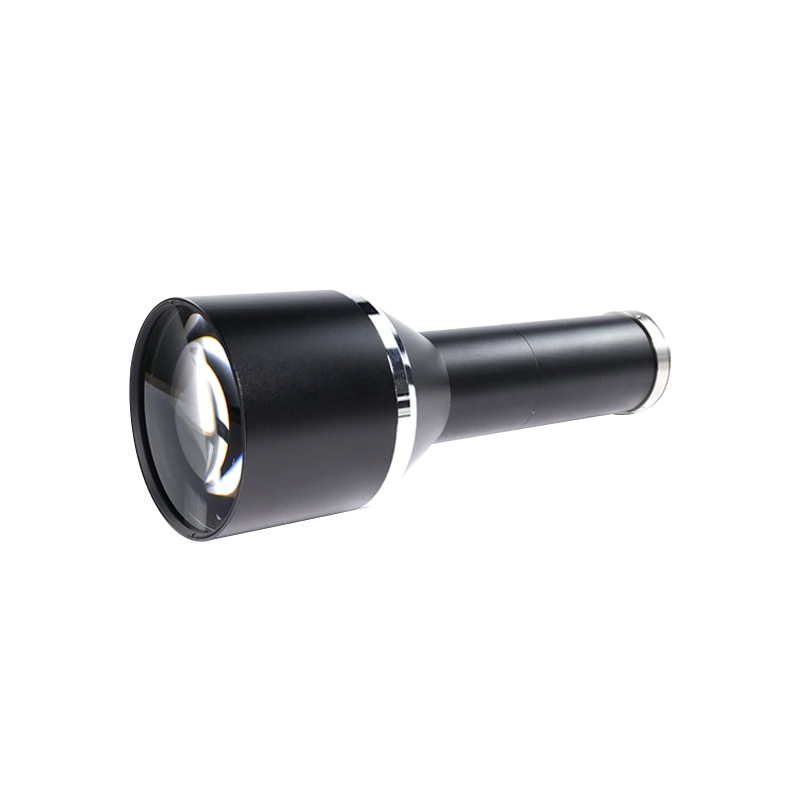

Bi-telezentrisches Objektiv für 1.1" Sensor, 0.4x, Arbeitsabstand 178 mm, C-mount (LS-HF178-04X11)

Name: Bi-telezentrisches Objektiv für 1.1" Sensor, 0.4x, Arbeitsabstand 178 mm, C-mount (LS-HF178-04X11)
Brand: LumaSpec Vision
SKU: LS-HF178-04X11
Price: 1159.00 USD
Availability: InStock

Modell LS-HF178-04X11

Bittelezentrisches C-mount-Objektiv, kompatibel mit 1.1" (ø 19.5 mm) Kameras mit Zielseite, mit bidirektionalem telezentrischem Strahlengang mit ultra-niedriger Verzeichnung, großer Schärfentiefe und Hardware-Messfehler unter 0.3 Pixel über das gesamte Sichtfeld.

$1,159.00 USDAuf Lager · 2 verfügbar

Lagerbestand aktualisiert 20. Okt. 2026

0.90 kg Versandgewicht · Auf Lager: Versand am selben Werktag (bei Bestellung bis 2 Uhr ET)

Mengenrabatte und Zahlungsziel 30 Tage für Unternehmen:

System mit diesem Objektiv zusammenstellen → Passende Kombination aus Objektiv, Leuchte, Beleuchtungssteuerung und Kabel, auf Passung geprüft

Preise in USD. Bezahlung erfolgt in Ihrer Sprache, sofern verfügbar.

1-Tage-Versand für LagerartikelAuf Lager befindliche Artikel werden innerhalb eines Werktags versendet · Sendungsverfolgung über UPS oder DHL · Versandrichtlinien
Mindestens 3 Jahre GarantieDeckt Material- und Verarbeitungsfehler ab · Garantie
Fachkundiger Bildverarbeitungssupport inklusiveVon unseren staatlich geprüften Ingenieuren, bei jeder Einheit · Passung anfragen
Staffelpreise & Netto 30Für freigegebene Geschäftskonten; Bestellungen auf Rechnung willkommen · Details
90 Tage RückgaberechtUnbenutzte Artikel; kostenloses Rücksendeetikett in den USA · Rückgabebedingungen
Sichere Kasse via ShopifyKarte, PayPal, Venmo, Shop Pay oder Google Pay

Datenblatt (PDF) - LS-HF178-04X11

Merkmale

Maximale Unterstützung für eine 1.1" Durchmesser 19.5 mm Zielbereichskamera
Exzellente bilaterale telezentrische Optik, Design mit extrem geringer Verzeichnung
Design mit großer Schärfentiefe für bildgebende Produkte mit Höhenunterschieden
Hochpräzise Abstimmung: Hardware-Messfehler im gesamten Sichtfeld ist <0.3 Pixel
Leichtbau-Befestigungsstruktur für stabilen Betrieb bei hohen Geschwindigkeiten
25 Megapixel
Koaxialversion erhältlich (C-Suffix, LS-HF110-1X11C)
WD=178mm, Vergrößerung 0.4X, Schärfentiefe 3.5 mm, TV-Verzeichnung <0.02%.
Eliminiert Parallaxe und Verzeichnung.
Kompakte Metallkonstruktion; Mehrschichtbeschichtung; Vergrößerung ändert sich nicht in Abhängigkeit von der Tiefe.
Geeignet für die Messung mechanischer Teile, die Prüfung elektronischer Komponenten, die Glasprüfung und andere Spezialanwendungen.

Technische Daten

Modell	LS-HF178-04X11
Anschluss	C
Sensorgröße	1.1" dia.18.5mm (Tabelle); Text: 1.1" Dia. 19.5 mm Zielfläche
Auflösung	25 Megapixel
Vergr. (f)	0.4
WD (mm)	178
F/NO	6
Telezentrischgrad	0.03
Verzeichnung	0.03
DOF (mm)	3
Typ	Telezentrisches Objektiv
Sensorgröße	1.1"dia. 18.5mm
Vergrößerung	0.4
DOF	3.5mm
MTF>0.3 (LP/mm)	180
Telezentrischgrad	<0.05°
Verzeichnung	<0.02%
Maximaler Arbeitsabstand	46.25mm
Hauptmaterial	Aluminiumlegierung + optisches Glas
Sonderdesign	Unterstützt
Beleuchtungsmodus	nicht-konaxial
Vergrößerung (x)	0.4
Arbeitsabstand (mm)	178
DOF (mm)	3.5mm
Iris (F)	F6
Telezentrizität (°)	<0.05
Optische Verzeichnung (%)	<0.02%
Maximaler Sichtabstand (mm)	46.25
Sichtabstand 1" (12.8x9.6) (mm)	32x24
Sichtabstand 1.1" (14.2x10.4) (mm)	35.5x26
Sensorformat	1.1"
Blende	6
Sichtfeld	35.5x26 mm (auf 1.1" Sensor)
Versandgewicht	0.90 kg

Anwendungen

Bildgebende Produkte mit Höhenunterschieden (große Schärfentiefe)

Ratgeber

Passend zu diesem Bauteil

Passende Kameras für dieses Objektiv

Flächenkamera, 5.0 MP, GigE, Farbe (LS-CR050-23GC)$149.00 · Jetzt kaufen
GigE Flächenkamera, C-Serie, 4.2 MP, GigE, Farbe/Mono (LS-MV-C404RC-GE/M)$149.00 · Jetzt kaufen
USB3.0 Flächenkamera, 2.5 MP, USB3, Farbe/Mono (LS-MV-231UC/M170-GS)$179.00 · Jetzt kaufen
USB3.0-Kameraboard/Modul, 0.3 MP, USB3, Farbe/Mono (LS-BL-AU33GC/M)$179.00 · Jetzt kaufen
USB3.0-Kameraboard/Modul, 1.3 MP, USB3, Farbe (LS-BL-AU133GC/M-B)$179.00 · Jetzt kaufen
GigE-Kameraboard / -Modul, 20 MP, GigE, Farbe (LS-BL-2000RC/M-GE-CS) mit einem 5 mm C-CS Ringlicht$209.00 · Jetzt kaufen

Adapter

C-auf-CS mount-Adapterring, Höhe 1 mm (LS-C-CS-1) für CS-mount Kameras$39.00 · Jetzt kaufen
C-auf-CS mount-Adapterring, Höhe 10 mm (LS-C-CS-10) für CS-mount Kameras$39.00 · Jetzt kaufen

Vollständiges System mit diesem Bauteil konfigurieren →

Weitere Größen in der Bi-telezentrisches Objektiv für 1.1" Sensor (X11 Serie)-Serie

Modell	Größe	Preis	Verfügbarkeit	Link
LS-HF110-15X11	1.5x, WD 110 mm, 1.1", C-mount	$719.00	5 auf Lager	Ansehen
LS-HF110-15X11C	1.5x, WD 110 mm, 1.1", C-mount	$759.00	3 auf Lager	Ansehen
LS-HF110-1X11	1x, WD 110 mm, 1.1", C-mount	$799.00	4 auf Lager	Ansehen
LS-HF110-1X11C	1x, WD 110 mm, 1.1", C-mount	$799.00	2 auf Lager	Ansehen
LS-HF220-1X11	1x, WD 220 mm, 1.1", C-mount	$799.00	2 auf Lager	Ansehen
LS-HF110-08X11	0.8x, WD 110 mm, 1.1", C-mount	$859.00	4 auf Lager	Ansehen
LS-HF220-08X11	0.8x, WD 220 mm, 1.1", C-mount	$859.00	2 auf Lager	Ansehen
LS-HF110-07X11	0.7x, WD 110 mm, 1.1", C-mount	$899.00	2 auf Lager	Ansehen
LS-HF220-06X11	0.6x, WD 190 mm, 1.1", C-mount	$959.00	4 auf Lager	Ansehen
LS-HF110-052X11	0.52x, WD 110 mm, 1.1", C-mount	$1,019.00	4 auf Lager	Ansehen
LS-HF220-05X11	0.5x, WD 220 mm, 1.1", C-mount	$1,039.00	2 auf Lager	Ansehen
LS-HF190-06X11	0.6x, WD 190 mm, 1.1"	$1,059.00	3 auf Lager	Ansehen
LS-HF65-05X11	0.5x, WD 65 mm, 1.1"	$1,159.00	2 auf Lager	Ansehen
LS-HF178-0345X11	0.345x, WD 178 mm, 1.1", C-mount	$1,259.00	2 auf Lager	Ansehen
LS-HF200-03X11	0.3x, WD 200 mm, 1.1", C-mount	$1,369.00	5 auf Lager	Ansehen
LS-HF200-0275X11	0.275x, WD 200 mm, 1.1", C-mount	$1,439.00	5 auf Lager	Ansehen
LS-HF230-025X11	0.25x, WD 230 mm, 1.1", C-mount	$1,529.00	5 auf Lager	Ansehen
LS-HF200-022X11	0.22x, WD 200 mm, 1.1", C-mount	$1,659.00	5 auf Lager	Ansehen
LS-HF250-02X11	0.2x, WD 250 mm, 1.1", C-mount	$1,769.00	3 auf Lager	Ansehen
LS-HF230-0172X11	0.172x, WD 230 mm, 1.1", C-mount	$1,969.00	3 auf Lager	Ansehen
LS-HF250-0153X11	0.153x, WD 250 mm, 1.1", C-mount	$2,149.00	2 auf Lager	Ansehen
LS-HF300-013X11	0.13x, WD 300 mm, 1.1", C-mount	$2,429.00	5 auf Lager	Ansehen
LS-HF320-011X11	0.11x, WD 320 mm, 1.1", C-mount	$2,769.00	4 auf Lager	Ansehen
LS-HF410-0078X11	0.078x, WD 410 mm, 1.1", C-mount	$3,679.00	2 auf Lager	Ansehen
