Dritter Generation vierkanaliger Mini-Digital-Controller (DPM3)
Beleuchtungssteuerungen

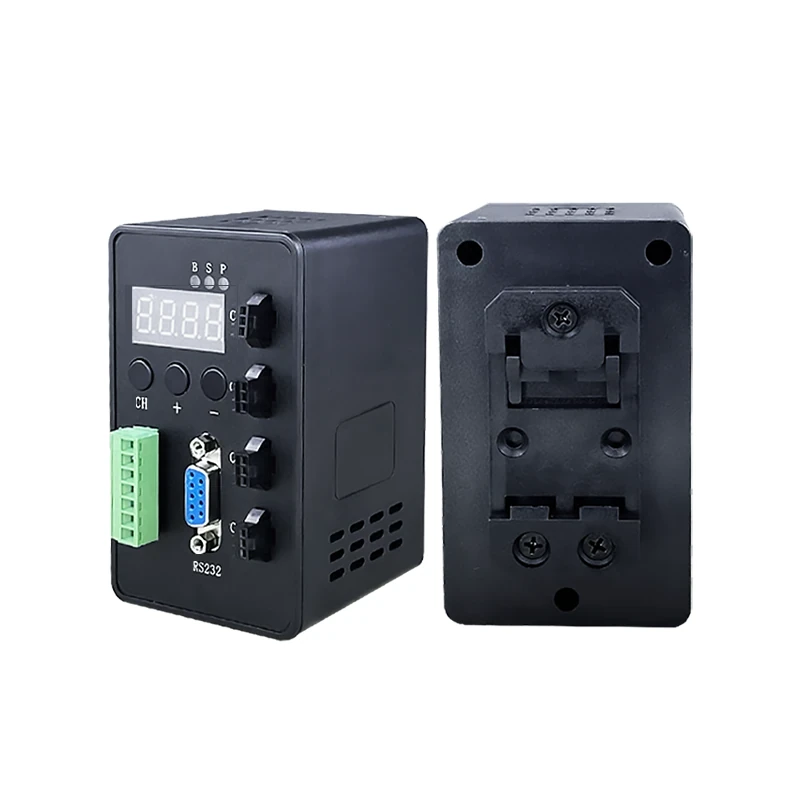

Dritte Generation vierkanaliger Mini-Digitalsteuerung, 4 Kanal, 72 W (LS-DPM3-4C072W72W-24PS)
Modell LS-DPM3-4C072W72W-24PS
Dritte Generation 4-Kanal-Mini-Digital-PWM-Steuerung: kleiner Aufbau, automatische Leistungsanpassung, zwei Triggermodi, einstellbare Stroboskopimpulsbreite, Kurzschluss- und Überspannungsschutz, Helligkeitsstufen 0-999.
Merkmale
- Kompakte Bauform
- Exquisite Optik
- Automatische Stromanpassung
- Zwei Trigger-Modi
- Stroboskopimpulsbreite ist einstellbar
- Kurzschluss- und Überstromschutz
- Helligkeitsstufen 0-999 sind einstellbar
- Maße: 81×60×100mm.
- Stromversorgung anpassbar.
- 2 Trigger-Modi: passiv und aktiv.
- Stroboskopimpulsbreite ist einstellbar.
- Kurzschluss- und Überstromschutz.
- Helligkeitsstufen 0-999 sind einstellbar.
Technische Daten
| Modell | LS-DPM3-4C072W72W-24PS |
|---|---|
| Steuermodus | PWM-gesteuerter Typ (wählbar) |
| Manuelle Verstellung | ja (per Tastatur einstellbar) |
| Fernanpassung | ja (über die PC-Software) |
| Leuchtdichtestufen-Speicher | ja (Speicherung erfolgt automatisch 3 Sekunden nach der Einstellung) |
| RS232 Kommunikations-Baudrate | 9600 |
| Einstellbare Helligkeitsstufe | 0-999-Pegel |
| Maximale Leistungsausgang pro Kanal | 72W |
| Gesamtausgangsleistung des Controllers | 72W |
| Externer Trigger-Modus | Hochpegel-Trigger (wirksamer Trigger-Spannungsbereich 5-24V DC) |
| Verzögerungszeit externer Trigger | H, ON→OFF <10us |
| Externe Triggerfrequenz | <1/T (z.B. T=1ms ergibt maximal 1KHz) |
| Kurzschlussschutz | Ja: Wenn der Stromkreis kurzgeschlossen ist, wird der entsprechende Kanalautomatisch geschlossen. |
| Überstromschutz | Ja: Ab 72W werden alle Kanäle automatisch geschlossen und es wird Errl angezeigt; nach Entfernen der Ausnahmebedingung kann der Betrieb wiederhergestellt werden. |
| Arbeitsumgebung | Temperatur: -10~50 °C, Luftfeuchtigkeit: 20~80% |
| Lagerumgebung | Temperatur: -20~70 °C, Luftfeuchtigkeit: 10~90% |
| Standby-Stromverbrauch | <3W |
| Abmessungen (mm) | 81*60*100mm (LxWxH) |
| Typ | Digitales Mini-Stroboskop |
| Strom | DC |
| Eingangsspannung | DC24V |
| Ausgangsspannung | 24V |
| Ausgangsleistung pro Kanal | 72W |
| Ausgangsleistung Gesamtleistung | 72W |
| Trigger | Ja |
| Eingangsspannung | AC 110-220V |
| Gesamtausgangsleistung | 72W |
| Betriebstemperatur | -10~50 ℃ |
| Betriebsfeuchte | 20~80% |
| Lagertemperatur | -20~70℃ |
| Lagerluftfeuchtigkeit | 10~90% |
| Leistung/Kanal | 72W |
| Ausgangsspannung | 24V |
| Externer Trigger | ja |
| Gesamtleistung | 72W |
| Kanäle | 4 |
| Versandgewicht | 0.35 kg |
Anwendungen
- Speisung von Machine-Vision-LED-Lichtquellen, Helligkeitssteuerung und Stroboskop-(Trigger)-Steuerung
